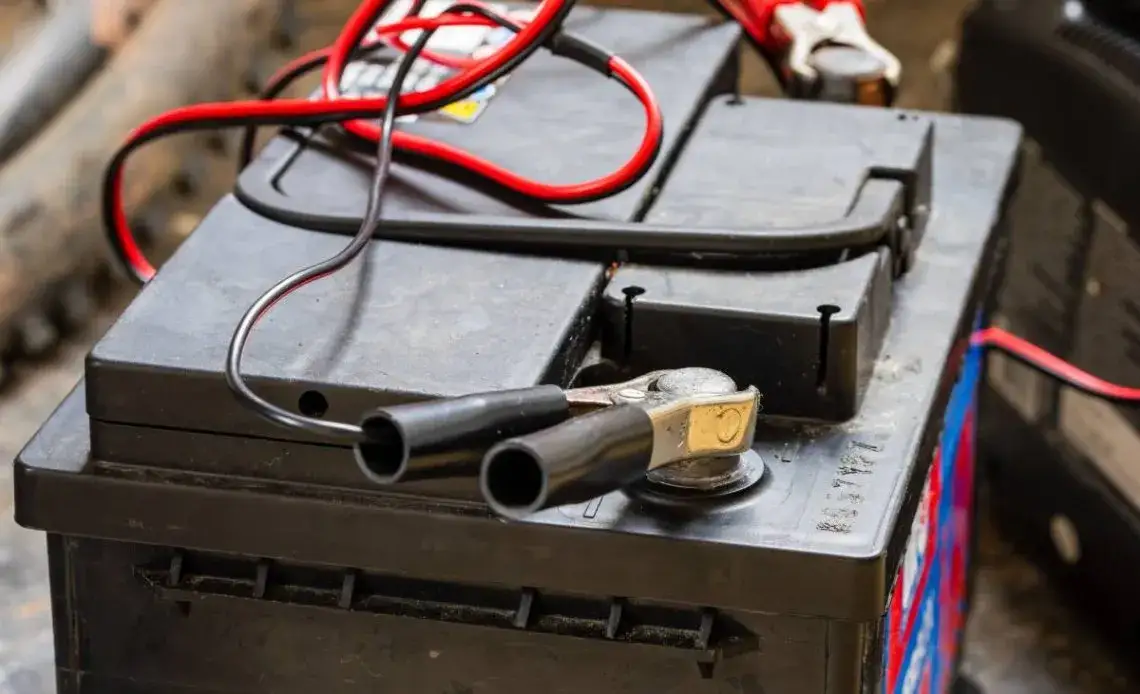

Jak bezpiecznie podłączyć prostownik 24V do akumulatorów (2x12V)?

W dzisiejszym artykule skupimy się na kluczowej umiejętności dla każdego operatora pojazdów ciężarowych, maszyn rolniczych czy właściciela systemów zasilania awaryjnego bezpiecznym i prawidłowym podłączaniu prostownika do akumulatorów 24V. Moim celem jest dostarczenie Ci praktycznej instrukcji krok po kroku, która rozwieje wszelkie wątpliwości i pozwoli uniknąć kosztownych błędów, zapewniając długą żywotność Twoim akumulatorom.

Prawidłowe podłączenie prostownika 24V: Dlaczego jest tak ważne?

Prawidłowe podłączenie prostownika do akumulatora 24V to nie tylko kwestia skuteczności ładowania, ale przede wszystkim bezpieczeństwa Twojego i sprzętu. Systemy 24V są standardem w wielu wymagających zastosowaniach od pojazdów ciężarowych (TIR) i autobusów, przez maszyny budowlane i rolnicze, aż po jachty czy zaawansowane instalacje fotowoltaiczne. Niewłaściwe podłączenie może prowadzić do poważnych konsekwencji, takich jak uszkodzenie akumulatora, instalacji elektrycznej pojazdu, a nawet samego prostownika, nie wspominając o ryzyku pożaru czy wybuchu.

Instalacja 24V: Gdzie ją znajdziesz i czym różni się od standardowej?

Instalacje 24V spotykamy wszędzie tam, gdzie potrzebna jest większa moc i wytrzymałość, niż oferuje standardowe 12V. Oprócz wspomnianych ciężarówek i maszyn, znajdziesz je w niektórych kamperach, systemach zasilania awaryjnego czy wózkach widłowych. Główna różnica polega na dwukrotnie wyższym napięciu, co pozwala na przesyłanie tej samej mocy przy niższym prądzie, redukując straty energii i obciążenie przewodów. To kluczowe dla efektywności i niezawodności w ciężkich warunkach pracy.

Dwa akumulatory 12V w szeregu: Najczęstszy scenariusz, który musisz zrozumieć

Większość systemów 24V, zwłaszcza w pojazdach, nie wykorzystuje jednego dużego akumulatora 24V, lecz składa się z dwóch akumulatorów 12V połączonych szeregowo. Oznacza to, że biegun dodatni (+) jednego akumulatora jest połączony z biegunem ujemnym (-) drugiego. W efekcie, napięcie sumuje się (12V + 12V = 24V), a pojemność pozostaje taka sama jak pojedynczego akumulatora. Zrozumienie tego połączenia jest kluczowe, ponieważ wpływa na sposób ładowania i diagnostyki.

Skutki pomyłki: Co grozi za nieprawidłowe podłączenie prostownika?

• Ryzyko wybuchu gazów: Podczas ładowania akumulatorów wydziela się wodór, który w połączeniu z tlenem tworzy mieszaninę wybuchową. Iskrzenie spowodowane niewłaściwym podłączeniem może ją zapalić.
• Uszkodzenie akumulatora: Odwrotna polaryzacja lub nieodpowiednie parametry ładowania mogą trwale uszkodzić ogniwa, skrócić żywotność akumulatora, a nawet doprowadzić do jego spuchnięcia lub pęknięcia.
• Uszkodzenie instalacji elektrycznej pojazdu: Niewłaściwe napięcie lub zwarcie może spalić bezpieczniki, uszkodzić elektronikę pokładową (np. sterowniki, radio) lub inne komponenty.
• Uszkodzenie prostownika: Prostownik może ulec przegrzaniu, spaleniu lub innemu uszkodzeniu, jeśli zostanie podłączony nieprawidłowo lub do akumulatora o nieodpowiednich parametrach.
• Porażenie prądem: Kontakt z niewłaściwie podłączonymi elementami pod napięciem zawsze niesie ryzyko porażenia prądem.

Zanim zaczniesz: Przygotowanie do bezpiecznego ładowania akumulatorów

Zanim przystąpimy do samego procesu podłączania, musimy zadbać o odpowiednie przygotowanie. To etap, którego nie wolno lekceważyć, ponieważ to właśnie tutaj kładziemy fundamenty pod bezpieczne i efektywne ładowanie. Pamiętaj, że pośpiech jest złym doradcą, zwłaszcza gdy mamy do czynienia z prądem i substancjami chemicznymi.

Wybór odpowiedniego prostownika: Automatyczny czy transformatorowy do instalacji 24V?

Na rynku dostępne są dwa główne typy prostowników do instalacji 24V: mikroprocesorowe (automatyczne) i tradycyjne transformatorowe. Prostowniki mikroprocesorowe to moje osobiste zalecenie. Same dobierają parametry ładowania (napięcie, prąd), monitorują stan akumulatora i automatycznie kończą proces, gdy akumulator jest w pełni naładowany. Posiadają też szereg zabezpieczeń: przed iskrzeniem, zwarciem, przegrzaniem i odwrotną polaryzacją, co znacząco zwiększa bezpieczeństwo i komfort użytkowania. Tradycyjne prostowniki transformatorowe są zazwyczaj tańsze, ale wymagają od użytkownika większej wiedzy i kontroli. Musisz ręcznie ustawić napięcie i prąd, a także pilnować czasu ładowania, aby nie przeładować akumulatora. Brak zaawansowanych zabezpieczeń oznacza również większe ryzyko błędu.

Bezpieczeństwo przede wszystkim: Sprawdź wentylację i przygotuj miejsce pracy

• Wentylacja: Zapewnij dobrą wentylację w miejscu ładowania. Akumulatory podczas pracy wydzielają wodór, który jest gazem wybuchowym. Otwórz okna lub drzwi, aby uniknąć gromadzenia się gazów.
• Usuń materiały łatwopalne: Upewnij się, że w pobliżu akumulatora i prostownika nie ma żadnych materiałów łatwopalnych, takich jak benzyna, oleje czy szmaty.
• Odzież ochronna: Zawsze zakładaj okulary ochronne i rękawice. Kwas siarkowy w akumulatorze jest żrący i może spowodować poważne obrażenia.
• Stabilne podłoże: Postaw prostownik na stabilnej, suchej powierzchni, z dala od wilgoci i źródeł ciepła.
• Gaśnica lub woda: Miej pod ręką gaśnicę proszkową lub dużą ilość wody (nie polecam wody w przypadku pożaru elektrycznego, ale do zneutralizowania kwasu tak) na wypadek awarii.

Czy musisz demontować akumulatory z pojazdu? Rozwiewamy wątpliwości

To jedno z najczęściej zadawanych pytań. W przypadku nowoczesnych prostowników automatycznych, zazwyczaj nie jest konieczne wyjmowanie akumulatora z pojazdu. Jednakże, aby zapewnić maksymalne bezpieczeństwo i ochronę elektroniki pojazdu, zdecydowanie zalecam odłączenie klem od instalacji pojazdu. Oznacza to odpięcie zarówno plusowej, jak i minusowej klemy od samochodu, pozostawiając akumulator podłączony tylko do prostownika. W przypadku starszych prostowników transformatorowych, demontaż akumulatora i ładowanie go w dobrze wentylowanym miejscu poza pojazdem jest często najlepszym rozwiązaniem.

Identyfikacja biegunów: Jak bezbłędnie rozpoznać plus (+) i minus (-)?

Prawidłowa identyfikacja biegunów jest absolutnie kluczowa. Biegun dodatni (+) jest zawsze oznaczony znakiem plusa i zazwyczaj ma czerwoną klemę lub osłonę. Biegun ujemny (-) jest oznaczony znakiem minusa i często ma czarną lub niebieską klemę. Zawsze upewnij się, że masz pewność co do biegunowości, zanim podłączysz prostownik. Nawet chwilowa pomyłka może mieć katastrofalne skutki.

Podłączanie prostownika 24V krok po kroku: Kompletny przewodnik

Teraz, gdy jesteśmy już odpowiednio przygotowani i znamy zasady bezpieczeństwa, przejdźmy do konkretów. Poniżej przedstawiam precyzyjny, krok po kroku, przewodnik po podłączaniu prostownika 24V. Pamiętaj, aby działać spokojnie i metodycznie, zwracając uwagę na każdy detal.

1. Krok 1: Podłączanie klemy dodatniej (czerwonej) gdzie dokładnie ją umieścić?

   Zacznij od podłączenia czerwonego zacisku (+) prostownika do dodatniego bieguna (+) akumulatora. Upewnij się, że zacisk jest mocno i stabilnie przymocowany, aby zapewnić dobry kontakt elektryczny i uniknąć iskrzenia. W przypadku systemu z dwoma akumulatorami 12V połączonymi szeregowo, podłącz czerwoną klemę do bieguna dodatniego (+) akumulatora, który jest wolny (niepołączony z drugim akumulatorem ani masą pojazdu).

2. Krok 2: Podłączanie klemy ujemnej (czarnej) do akumulatora czy do masy pojazdu?

   Następnie podłącz czarny zacisk (-) prostownika. Jeśli akumulator jest poza pojazdem, podłącz go do ujemnego bieguna (-) akumulatora. Jeśli akumulator znajduje się w pojeździe i nie został odłączony od instalacji (choć, jak wspomniałem, zalecam odłączenie), podłącz czarny zacisk do masy pojazdu. Wybierz niemalowany element silnika lub karoserii, znajdujący się z dala od akumulatora i przewodów paliwowych. To minimalizuje ryzyko zapłonu gazów wydzielających się podczas ładowania, ponieważ ewentualne iskrzenie wystąpi z dala od źródła wodoru.

3. Krok 3: Ustawienie parametrów na prostowniku i uruchomienie ładowania

   Dopiero teraz, gdy obie klemy są bezpiecznie podłączone, podłącz prostownik do gniazdka sieci elektrycznej. Jeśli używasz prostownika automatycznego, zazwyczaj wystarczy wybrać tryb ładowania 24V (jeśli jest taka opcja) lub prostownik sam rozpozna napięcie i rozpocznie proces. W przypadku prostownika transformatorowego, ustaw odpowiednie napięcie (24V) i prąd ładowania (zazwyczaj 1/10 pojemności akumulatora w amperach). Nigdy nie podłączaj prostownika do sieci, zanim nie podłączysz go do akumulatora!

4. Krok 4: Prawidłowe i bezpieczne odłączanie prostownika po zakończeniu pracy

   Po zakończeniu ładowania (prostownik automatyczny sam zasygnalizuje koniec, w manualnym musisz pilnować czasu i napięcia), odłącz prostownik w odwrotnej kolejności: najpierw odłącz wtyczkę prostownika od gniazdka sieciowego. Następnie odłącz czarny zacisk (-) od masy pojazdu lub bieguna ujemnego akumulatora. Na końcu odłącz czerwony zacisk (+) od bieguna dodatniego akumulatora. Taka kolejność minimalizuje ryzyko iskrzenia.

Ładowanie dwóch akumulatorów 12V szeregowo: Specjalne wytyczne

Jak już wspomniałem, wiele systemów 24V opiera się na dwóch akumulatorach 12V połączonych szeregowo. To specyficzna konfiguracja, która wymaga pewnych dodatkowych uwag, aby ładowanie było efektywne i bezpieczne dla obu jednostek.

Jak ładować połączony zestaw bez rozpinania? Zasady i ograniczenia

Ładowanie dwóch akumulatorów 12V połączonych szeregowo za pomocą jednego prostownika 24V jest standardową i zalecaną metodą. Jest to możliwe i bezpieczne, pod warunkiem, że oba akumulatory są tego samego typu, wieku i stopnia zużycia. W idealnej sytuacji powinny to być akumulatory zakupione w tym samym czasie i eksploatowane w podobnych warunkach. Jeśli te warunki są spełnione, prostownik 24V będzie ładował je jako jeden system 24V, równomiernie dostarczając prąd do obu akumulatorów.

Problem nierównego naładowania: Kiedy warto naładować każdy akumulator osobno?

Głównym problemem w systemach szeregowych jest ryzyko nierównego naładowania. Jeśli jeden z akumulatorów jest starszy, bardziej zużyty lub ma inną pojemność, może ładować się inaczej niż drugi. To prowadzi do tego, że jeden akumulator może być niedoładowany, a drugi przeładowany, co w konsekwencji skraca żywotność obu. Dlatego niektórzy producenci i eksperci zalecają okresowe ładowanie każdego akumulatora z osobna prostownikiem 12V. Pozwala to na "wyrównanie" ich stanu naładowania i znacząco przedłuża żywotność całego zestawu. Warto to robić co kilka miesięcy, zwłaszcza w intensywnie eksploatowanych pojazdach.

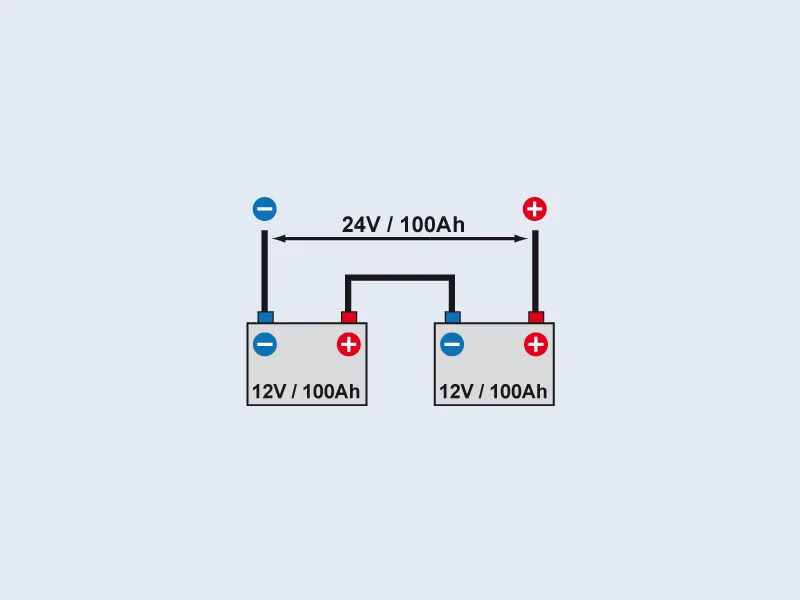

Praktyczny schemat podłączenia prostownika 24V do systemu szeregowego

Podłączanie prostownika 24V do dwóch akumulatorów 12V połączonych szeregowo jest proste, jeśli znasz układ połączeń:

1. Zidentyfikuj akumulator "pierwszy" i "drugi". Akumulatory są połączone szeregowo, co oznacza, że biegun dodatni (+) jednego jest połączony z biegunem ujemnym (-) drugiego za pomocą grubego przewodu.
2. Znajdź wolny biegun dodatni (+) pierwszego akumulatora (ten, który nie jest połączony z drugim akumulatorem ani masą pojazdu).
3. Znajdź wolny biegun ujemny (-) drugiego akumulatora (ten, który nie jest połączony z pierwszym akumulatorem).
4. Podłącz czerwony zacisk (+) prostownika do wolnego bieguna dodatniego (+) pierwszego akumulatora.
5. Podłącz czarny zacisk (-) prostownika do wolnego bieguna ujemnego (-) drugiego akumulatora (lub do masy pojazdu, jeśli akumulatory są w pojeździe i nie odłączono ich od instalacji).
6. Upewnij się, że wszystkie połączenia są solidne i bezpieczne, a następnie podłącz prostownik do zasilania i rozpocznij ładowanie, postępując zgodnie z instrukcjami dla Twojego urządzenia.

Przeczytaj również: Ładowanie AGM zwykłym prostownikiem? Ryzykujesz! Sprawdź, dlaczego.

Najczęstsze błędy i problemy podczas ładowania: Jak ich unikać?

Nawet przy najlepszych chęciach i przestrzeganiu instrukcji, czasem pojawiają się problemy. Znajomość najczęstszych błędów i sposobów ich rozwiązywania pozwoli Ci szybko reagować i uniknąć poważniejszych konsekwencji. W końcu, jak to mówią, lepiej zapobiegać niż leczyć.

Iskrzenie przy podłączaniu klem: Dlaczego tak się dzieje i jak temu zapobiec?

Lekkie iskrzenie przy podłączaniu ostatniej klemy (zazwyczaj ujemnej) jest zjawiskiem normalnym i wynika z początkowego przepływu prądu, który wyrównuje napięcia między prostownikiem a akumulatorem. Nie należy się tym niepokoić, o ile iskrzenie jest krótkotrwałe i niewielkie. Aby temu zapobiec, zawsze podłączaj prostownik do akumulatora, zanim podłączysz go do sieci elektrycznej. Nowoczesne prostowniki mikroprocesorowe często posiadają funkcję "soft start" lub zabezpieczenia przed iskrzeniem, co minimalizuje to zjawisko. Jeśli iskrzenie jest intensywne lub długotrwałe, natychmiast odłącz prostownik i sprawdź połączenia może to świadczyć o zwarciu lub odwrotnej polaryzacji.

Prostownik sygnalizuje błąd: Co oznaczają migające diody i komunikaty?

Współczesne prostowniki są wyposażone w systemy diagnostyczne, które informują o problemach. Oto najczęstsze sygnały błędów:

• Migająca dioda lub komunikat "Reverse Polarity" (Odwrotna Polaryzacja): Oznacza, że podłączyłeś klemy odwrotnie (czerwony do minusa, czarny do plusa). Natychmiast odłącz prostownik i podłącz go prawidłowo. Nowoczesne prostowniki mają zabezpieczenie przed tym błędem i nie rozpoczną ładowania.
• Migająca dioda lub komunikat "Short Circuit" (Zwarcie): Może oznaczać, że klemy prostownika dotykają się nawzajem, są źle podłączone do akumulatora, lub sam akumulator ma wewnętrzne zwarcie. Sprawdź połączenia.
• Migająca dioda lub komunikat "Overheat" (Przegrzanie): Prostownik może się przegrzewać z powodu zbyt wysokiego prądu ładowania, słabej wentylacji lub wewnętrznej usterki. Odłącz go i pozwól mu ostygnąć.
• Brak reakcji prostownika: Może świadczyć o całkowitym rozładowaniu akumulatora (poniżej minimalnego napięcia, które prostownik jest w stanie wykryć), uszkodzeniu akumulatora lub usterce prostownika.
• Komunikat "Bad Battery" (Uszkodzony Akumulator): Niektóre zaawansowane prostowniki potrafią zdiagnozować, że akumulator jest uszkodzony i nie nadaje się do ładowania.

Akumulator "gazuje" lub nagrzewa się podczas ładowania: Czy to normalne?

Lekkie gazowanie (bulgotanie elektrolitu) i nieznaczne nagrzewanie się akumulatora, zwłaszcza pod koniec cyklu ładowania, jest zjawiskiem normalnym. To efekt reakcji chemicznych zachodzących wewnątrz. Jednakże, jeśli akumulator intensywnie gazuje, wydziela silny zapach siarki, mocno się nagrzewa lub puchnie, jest to sygnał alarmowy. Może to świadczyć o przeładowaniu (zbyt wysokim prądzie lub napięciu ładowania), uszkodzeniu wewnętrznym akumulatora lub awarii prostownika. W takiej sytuacji natychmiast odłącz prostownik i sprawdź przyczynę.

Co zrobić, gdy po naładowaniu akumulator wciąż jest słaby?

• Sprawdź stan akumulatora: Użyj woltomierza, aby sprawdzić napięcie akumulatora po kilku godzinach od zakończenia ładowania (powinno być około 25,2-25,6V dla 24V). Jeśli napięcie szybko spada, akumulator może być uszkodzony lub ma zbyt małą pojemność.
• Sprawdź alternator i układ ładowania pojazdu: Jeśli akumulator jest sprawny, problem może leżeć w alternatorze pojazdu, który nie ładuje akumulatora podczas jazdy, lub w innych elementach układu elektrycznego (np. pasożytnicze pobory prądu).
• Test obciążenia: Zleć profesjonalny test obciążenia akumulatora w warsztacie. Pokaże on, czy akumulator jest w stanie dostarczyć odpowiedni prąd rozruchowy.
• Wyrównanie akumulatorów 12V: Jeśli masz system 2x12V, spróbuj naładować każdy akumulator osobno prostownikiem 12V, aby wyrównać ich stan.
• Konsultacja ze specjalistą: Jeśli samodzielne działania nie przynoszą rezultatów, najlepiej skonsultować się z mechanikiem lub elektrykiem samochodowym.
