Opornica wentylatora: Jak ją sprawdzić multimetrem i uniknąć awarii?

Problemy z układem chłodzenia w samochodzie potrafią przyprawić o ból głowy, a jednym z często pomijanych, choć kluczowych elementów, jest rezystor wentylatora chłodnicy, nazywany potocznie opornicą. Jeśli Twój wentylator działa tylko na najwyższych obrotach lub w ogóle odmawia posłuszeństwa, ten poradnik jest dla Ciebie. Pokażę Ci, jak krok po kroku zdiagnozować tę usterkę samodzielnie, oszczędzając czas i pieniądze, a co najważniejsze unikając ryzyka przegrzania silnika.

Uszkodzona opornica wentylatora chłodnicy? Sprawdź ją multimetrem krok po kroku!

Rola rezystora wentylatora chłodnicy w sprawnym chłodzeniu silnika

Rezystor wentylatora chłodnicy, często określany jako opornica, to niewielki, ale niezwykle ważny komponent w układzie chłodzenia każdego samochodu. Jego głównym zadaniem jest regulacja prędkości obrotowej wentylatora. Dzięki niemu wentylator może pracować na różnych biegach zazwyczaj dwóch lub trzech dostosowując intensywność chłodzenia do aktualnych potrzeb silnika. To kluczowe, ponieważ pozwala utrzymać optymalną temperaturę pracy jednostki napędowej, zapobiegając jej przegrzewaniu się w korkach czy podczas postoju, a także zapewniając efektywne chłodzenie przy niższych obciążeniach, co przekłada się na mniejsze zużycie energii i cichszą pracę.

Jak działa regulacja biegów wentylatora i dlaczego najwyższy bieg często jest "trybem awaryjnym"?

Większość samochodów wyposażona jest w wentylatory chłodnicy, które mogą pracować z różnymi prędkościami. Rezystor, poprzez dodawanie oporu do obwodu elektrycznego, zmniejsza prąd płynący do silnika wentylatora, co skutkuje niższą prędkością obrotową. Gdy silnik potrzebuje intensywniejszego chłodzenia, sygnał z czujnika temperatury powoduje ominięcie rezystora (lub użycie rezystora o niższej wartości), co pozwala wentylatorowi pracować szybciej. Najwyższy bieg wentylatora często jest zaprojektowany tak, aby całkowicie omijać rezystor i pobierać prąd bezpośrednio. Jest to rodzaj "trybu awaryjnego", który ma za zadanie zapewnić maksymalne chłodzenie w krytycznych sytuacjach, nawet jeśli inne biegi zawiodą. To właśnie dlatego, gdy opornica ulegnie uszkodzeniu, wentylator często działa wyłącznie na tym najwyższym biegu to sygnał, że układ nie jest w stanie regulować jego prędkości.

Sygnały awarii: Kiedy podejrzewać uszkodzoną opornicę wentylatora?

• Wentylator chłodnicy działa tylko na najwyższym, maksymalnym biegu.
• Brak niższych prędkości obrotowych wentylatora.
• Wentylator nie włącza się w ogóle.
• Problemy z działaniem klimatyzacji.

Wentylator działa tylko na maksymalnych obrotach najbardziej typowy symptom

Jeśli zauważysz, że wentylator chłodnicy w Twoim samochodzie uruchamia się, ale zawsze pracuje z pełną mocą, nawet gdy silnik nie jest jeszcze bardzo rozgrzany, to niemal pewny znak uszkodzenia opornicy. Jak już wspomniałem, najwyższy bieg wentylatora często omija rezystor, co pozwala mu działać nawet przy jego awarii. System po prostu nie jest w stanie uruchomić niższych prędkości, ponieważ obwód odpowiedzialny za ich regulację jest przerwany w rezystorze. To klasyczny i najczęściej zgłaszany objaw, który powinien od razu skierować Twoją uwagę na ten element.

Brak niższych prędkości wentylatora a problemy z klimatyzacją

Brak możliwości pracy wentylatora na niższych prędkościach nie tylko wpływa na ogólne chłodzenie silnika, ale może mieć również bezpośredni wpływ na działanie układu klimatyzacji. W wielu samochodach wentylator chłodnicy, szczególnie na pierwszym biegu, jest aktywowany również wtedy, gdy włączona jest klimatyzacja. Ma to na celu wspomaganie chłodzenia skraplacza klimatyzacji, który znajduje się zazwyczaj przed chłodnicą silnika. Jeśli rezystor jest uszkodzony i wentylator nie może uruchomić się na niskim biegu, klimatyzacja może działać mniej wydajnie, a w skrajnych przypadkach nawet wyłączać się z powodu zbyt wysokiego ciśnienia w układzie.

Całkowity brak reakcji wentylatora kiedy podejrzewać opornicę?

Choć najczęściej uszkodzona opornica objawia się pracą wentylatora tylko na "jedynce", to całkowity brak działania wentylatora również może być symptomem jej awarii. W niektórych konstrukcjach, jeśli rezystor jest uszkodzony, żaden z biegów wentylatora nie zostanie uruchomiony. W takim przypadku jednak, zanim skupisz się wyłącznie na opornicy, musisz wziąć pod uwagę inne potencjalne przyczyny. Mówię tu o przepalonych bezpiecznikach, uszkodzonych przekaźnikach, a nawet awarii samego silnika wentylatora. Diagnostyka w tym scenariuszu wymaga szerszego podejścia, ale sprawdzenie rezystora to dobry punkt wyjścia.

Zanim zaczniesz: Niezbędne narzędzia i zasady bezpieczeństwa

Zanim zabierzesz się za diagnostykę, upewnij się, że masz pod ręką odpowiednie narzędzia. Bez nich ani rusz!

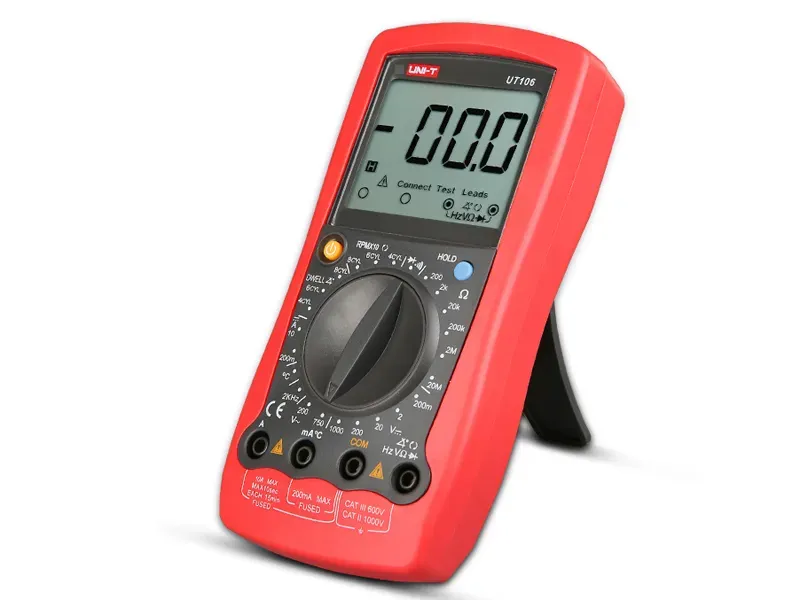

• Multimetr cyfrowy (miernik uniwersalny) to absolutny must-have. Będzie nam służył do pomiaru oporności (rezystancji).
• Podstawowy zestaw kluczy nasadowych i śrubokrętów do demontażu osłon i samego rezystora.
• Latarka często rezystor jest ukryty w trudno dostępnym miejscu.
• Rękawice ochronne dla Twojego bezpieczeństwa i komfortu.

Pamiętaj o bezpieczeństwie to podstawa każdej pracy przy samochodzie. Oto kluczowe zasady, których musisz przestrzegać:

1. Zawsze pracuj na zimnym silniku. Gorące elementy mogą spowodować poważne oparzenia.
2. Przed rozpoczęciem jakichkolwiek prac elektrycznych, odłącz ujemną klemę akumulatora. Zapobiegnie to przypadkowemu zwarciu i uszkodzeniu elektroniki lub porażeniu prądem.
3. Upewnij się, że samochód jest zaparkowany na płaskiej, stabilnej powierzchni, a hamulec ręczny jest zaciągnięty.
4. Jeśli musisz podnieść samochód, użyj solidnych podnośników i kobyłek.

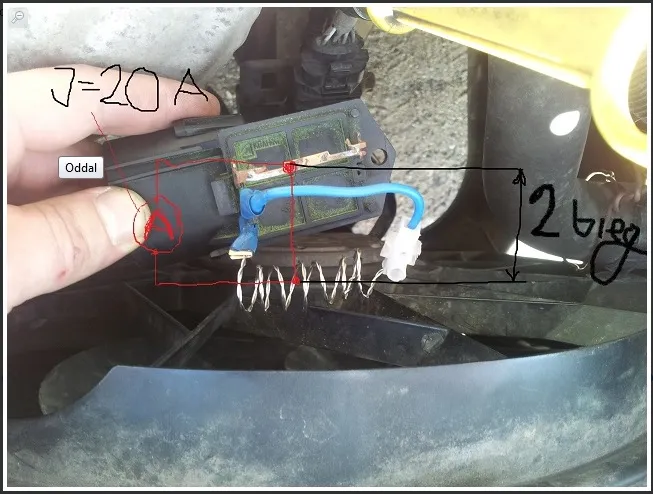

Lokalizacja i demontaż opornicy wentylatora przewodnik

Lokalizacja rezystora wentylatora chłodnicy może się różnić w zależności od marki i modelu samochodu, ale zazwyczaj znajduje się on w pobliżu samego wentylatora, często zintegrowany z jego obudową. Takie umiejscowienie ma na celu zapewnienie odpowiedniego chłodzenia rezystora przez pęd powietrza, ponieważ podczas pracy wydziela on sporo ciepła. Na przykład, w popularnych modelach takich jak VW Golf, rezystor może być częścią modułu wentylatora, podczas gdy w Fordzie Focus znajdziesz go blisko wentylatora, a w Toyocie Corolla często w dolnej części komory silnika, niedaleko chłodnicy. Zawsze warto zajrzeć do instrukcji serwisowej swojego samochodu lub poszukać schematów online, aby precyzyjnie zlokalizować ten element.

Praktyczny poradnik demontażu jak bezpiecznie odpiąć wtyczkę i mocowania?

Gdy już zlokalizujesz rezystor, czas na jego demontaż. Pamiętaj, aby zachować ostrożność, aby nie uszkodzić delikatnych elementów.

1. Odłącz akumulator: Jak już wspomniałem, to pierwszy i najważniejszy krok. Odłącz ujemną klemę akumulatora.
2. Zlokalizuj wtyczkę elektryczną: Rezystor będzie podłączony do wiązki elektrycznej za pomocą wtyczki. Zazwyczaj ma ona zatrzask lub klips, który trzeba nacisnąć lub odciągnąć, aby ją odblokować.
3. Delikatnie odepnij wtyczkę: Po odblokowaniu zatrzasku, ostrożnie wyciągnij wtyczkę z gniazda rezystora. Unikaj szarpania za przewody. Jeśli wtyczka jest zapieczona, możesz spróbować użyć preparatu do czyszczenia styków elektrycznych.
4. Odkręć mocowania rezystora: Rezystor jest zazwyczaj przymocowany do obudowy wentylatora lub do ramy za pomocą kilku śrub (najczęściej Torx lub imbusowych) lub zatrzasków. Użyj odpowiedniego klucza lub śrubokręta, aby je odkręcić.
5. Wyjmij rezystor: Po odkręceniu mocowań, ostrożnie wyjmij rezystor z jego miejsca. Czasem może być lekko zapieczony, więc delikatne poruszanie nim na boki może pomóc.

Sprawdzamy opornicę multimetrem: Precyzyjna diagnoza

Teraz przechodzimy do sedna, czyli do pomiaru rezystancji. Aby to zrobić, musisz prawidłowo ustawić swój multimetr. Na tarczy multimetru znajdź symbol omów (Ω), który oznacza pomiar rezystancji. Zazwyczaj są tam różne zakresy (np. 200 Ω, 2kΩ, 20kΩ, 200kΩ). Ponieważ rezystory wentylatora mają zazwyczaj niskie wartości oporu (kilka omów), zacznij od najniższego zakresu, np. 200 Ω. Jeśli multimetr pokaże "OL" (Over Limit) lub jedynkę na skrajnej lewej stronie wyświetlacza, oznacza to, że wartość jest poza wybranym zakresem, więc będziesz musiał zwiększyć zakres pomiarowy. Pamiętaj, aby sondy multimetru były czyste i dobrze stykały się z pinami rezystora.

Mierzymy oporność: Jak prawidłowo podłączyć sondy do pinów rezystora?

Standardowy rezystor wentylatora będzie miał kilka pinów zazwyczaj 3 lub 4, odpowiadające za różne biegi wentylatora. Oto jak prawidłowo wykonać pomiary:

1. Zidentyfikuj piny: Przyjrzyj się gniazdu rezystora. Zazwyczaj jeden pin będzie masą, a pozostałe będą odpowiadać za poszczególne biegi wentylatora (np. bieg 1, bieg 2). W niektórych przypadkach jeden z pinów może być również połączony z bezpiecznikiem termicznym.
2. Podłącz jedną sondę do wspólnego pinu (zazwyczaj masa): Jeśli wiesz, który pin jest masą (często jest to pin o większym przekroju lub oznaczony), podłącz do niego jedną sondę multimetru. Jeśli nie, musisz sprawdzić każdą kombinację.
3. Podłącz drugą sondę do pozostałych pinów: Kolejno dotykaj drugą sondą pozostałych pinów rezystora. Za każdym razem odczytuj wartość na wyświetlaczu multimetru.
4. Zapisuj wyniki: Warto zanotować, jaką wartość oporności uzyskujesz pomiędzy poszczególnymi parami pinów. Dla przykładu: pin 1 do pin 2, pin 1 do pin 3 itd.

Jak odczytać i zinterpretować wyniki? Kiedy rezystor jest sprawny, a kiedy nadaje się do wymiany

Interpretacja wyników pomiaru jest kluczowa. Jeśli multimetr, po podłączeniu do pary pinów, pokaże "OL" (Over Limit) lub symbol nieskończoności (często po prostu jedynka na skrajnej lewej stronie wyświetlacza, bez innych cyfr), oznacza to, że obwód jest przerwany. W praktyce oznacza to, że rezystor (lub jego wewnętrzny bezpiecznik termiczny) jest uszkodzony i nie przewodzi prądu w takim przypadku element nadaje się do wymiany. Sprawny rezystor powinien wykazywać niską, konkretną wartość oporności zazwyczaj od ułamka oma do kilku, kilkunastu omów, w zależności od biegu i konstrukcji. Na przykład, dla pierwszego biegu może to być 1-3 Ω, dla drugiego 0.5-1 Ω. Jeśli wszystkie biegi wykazują "OL", rezystor jest z pewnością uszkodzony. Jeśli tylko jeden bieg pokazuje "OL", to ten konkretny obwód jest przerwany, a rezystor również wymaga wymiany.

Sprawdzanie bezpiecznika termicznego ukryty winowajca wielu awarii

Wiele rezystorów wentylatora posiada zintegrowany bezpiecznik termiczny. Jest to element zabezpieczający, który przepala się, gdy rezystor osiągnie zbyt wysoką temperaturę (np. z powodu przeciążenia wentylatora lub jego zatarcia), chroniąc w ten sposób cały układ przed uszkodzeniem. Często to właśnie przepalenie tego bezpiecznika termicznego jest przyczyną awarii, a nie samego elementu oporowego. Możesz spróbować sprawdzić jego ciągłość osobno, jeśli jest to możliwe w Twoim modelu rezystora. Zazwyczaj bezpiecznik termiczny wygląda jak mała pastylka lub rurka wtopiona w obudowę rezystora, z dwoma wyprowadzeniami. Jeśli po zmierzeniu jego oporności multimetr pokaże "OL", to właśnie on jest winowajcą i wymaga wymiany (o ile jest to element wymienny, co w przypadku wielu rezystorów nie jest proste).

Wentylator nadal szwankuje? Inne możliwe przyczyny awarii

Jeśli po dokładnym sprawdzeniu rezystora okazało się, że jest on sprawny, a wentylator nadal nie działa prawidłowo, musimy poszukać winowajcy gdzie indziej. Układ chłodzenia to złożony system, a problem może leżeć w innych, często pomijanych elementach. Warto sprawdzić bezpieczniki i przekaźniki wentylatora. Bezpieczniki chronią obwód przed przeciążeniem i ich przepalenie jest częstą przyczyną braku działania wentylatora. Przekaźniki natomiast są odpowiedzialne za załączanie i wyłączanie wentylatora, a ich awaria może skutkować brakiem reakcji lub nieprawidłową pracą.

Jak rozpoznać uszkodzony silnik wentylatora, który mógł spalić rezystor?

Uszkodzony silnik wentylatora to kolejna częsta przyczyna problemów. Typowe objawy to całkowity brak obrotów, głośna praca, zgrzytanie, a nawet dymienie. Czasem silnik może być po prostu zatarty lub mieć spalone uzwojenia. Warto spróbować ręcznie obrócić wirnik wentylatora powinien obracać się swobodnie, bez większych oporów. Jeśli czujesz opór lub w ogóle nie możesz nim ruszyć, silnik jest prawdopodobnie uszkodzony. Co więcej, zatarty silnik, który stawia duży opór, mógł doprowadzić do przegrzania i w konsekwencji do awarii rezystora wentylatora. W takim przypadku wymiana samego rezystora nie rozwiąże problemu, a nowy element szybko ulegnie uszkodzeniu.

Czy winowajcą może być czujnik temperatury lub uszkodzona wiązka?

Nie zapominajmy o czujniku temperatury płynu chłodzącego. To on wysyła sygnał do sterownika silnika, informując o potrzebie uruchomienia wentylatora. Jeśli czujnik jest uszkodzony, może podawać błędne odczyty lub w ogóle nie wysyłać sygnału, co skutkuje brakiem reakcji wentylatora. Innym problemem może być uszkodzona wiązka elektryczna. Przetarte przewody, skorodowane wtyczki lub luźne połączenia mogą zakłócać przepływ prądu do wentylatora lub rezystora. Warto dokładnie sprawdzić wszystkie połączenia wizualnie, szukając oznak uszkodzeń mechanicznych lub korozji.

Przeczytaj również: Chłodnica oleju w motorowerze: Czy warto? Chroni silnik i zwiększa moc

Diagnoza i rozwiązanie: Wymiana opornicy i test końcowy

Jeśli diagnostyka multimetrem jednoznacznie wskazała na uszkodzony rezystor wentylatora, czas na jego wymianę. Przy zakupie nowego elementu zwróć uwagę na dopasowanie do modelu Twojego auta nie wszystkie rezystory są uniwersalne. Warto zainwestować w część dobrego producenta, aby zapewnić sobie spokój na dłużej. Koszt nowego rezystora (zamiennika) w Polsce to zazwyczaj od około 30-50 zł do ponad 200 zł, w zależności od marki samochodu i producenta części. Jeśli zdecydujesz się na wymianę w warsztacie, koszt usługi to średnio około 95 zł, ale może się różnić w zależności od stopnia skomplikowania dostępu do elementu.

Ostateczny test po montażu: Jak upewnić się, że problem został rozwiązany?

Po zamontowaniu nowego rezystora i ponownym podłączeniu akumulatora, musisz przeprowadzić test, aby upewnić się, że problem został skutecznie rozwiązany. Oto kroki, które powinieneś wykonać:

1. Uruchom silnik: Pozwól mu pracować na biegu jałowym, aż osiągnie normalną temperaturę pracy.
2. Obserwuj temperaturę: Monitoruj wskaźnik temperatury płynu chłodzącego na desce rozdzielczej.
3. Sprawdź działanie wentylatora: Gdy temperatura wzrośnie, wentylator powinien uruchomić się najpierw na niższym biegu, a następnie, jeśli temperatura nadal rośnie, na wyższych.
4. Włącz klimatyzację: Włącz klimatyzację na maksymalne chłodzenie. Wentylator powinien uruchomić się na niskim biegu, aby wspomóc chłodzenie skraplacza.
5. Posłuchaj pracy wentylatora: Upewnij się, że wentylator pracuje płynnie i bez nietypowych hałasów na wszystkich biegach.

Jeśli wszystkie te testy zakończą się pomyślnie, możesz być pewien, że Twój układ chłodzenia znów działa jak należy, a Ty uniknąłeś kosztownej wizyty w warsztacie.
