Prostownik selenowy czy diodowy? Wydajność i bezpieczeństwo!

W świecie motoryzacji i elektroniki, zwłaszcza tej starszej daty, często stajemy przed dylematem modernizacji. Jednym z kluczowych pytań, które nurtuje właścicieli klasycznych pojazdów czy majsterkowiczów, jest kwestia prostowników: czy pozostać przy oryginalnym, często wysłużonym prostowniku selenowym, czy zainwestować w nowoczesne rozwiązanie diodowe? Ten artykuł ma za zadanie rozwiać wszelkie wątpliwości, porównując te dwie technologie pod kątem działania, wydajności i bezpieczeństwa, aby pomóc Ci podjąć świadomą decyzję o modernizacji lub naprawie.

Krótka podróż w czasie: od wielkich stosów selenowych do miniaturowych diod

Historia prostowników to fascynująca opowieść o postępie technologicznym. Prostowniki selenowe, które dominowały rynek od lat 30. do 70. ubiegłego wieku, były prawdziwymi gigantami w swojej epoce. Ich masowe zastosowanie w radiach, telewizorach, a także w układach ładowania pojazdów, było powszechne. W Polsce produkcję tych komponentów rozpoczęto w latach 50. w zakładach Telpod, co świadczy o ich ówczesnym znaczeniu. Jednak z biegiem czasu, wraz z rozwojem półprzewodników, selen został wyparty najpierw przez diody germanowe, a następnie przez znacznie wydajniejsze i mniejsze diody krzemowe, które zrewolucjonizowały elektronikę.

Dla kogo jest ten artykuł? Odpowiadamy na potrzeby właścicieli klasyków i majsterkowiczów

Z mojego doświadczenia wynika, że temat prostowników selenowych i diodowych jest szczególnie bliski sercom właścicieli klasycznych pojazdów, takich jak kultowe motocykle WSK, czy też pasjonatów, którzy wciąż korzystają ze starych, solidnych ładowarek akumulatorów, na przykład marki Bester. Jeśli posiadasz taki sprzęt i zastanawiasz się nad jego modernizacją, naprawą lub rozważasz zakup używanego urządzenia, ten artykuł jest właśnie dla Ciebie. Moim celem jest dostarczenie Ci rzetelnej wiedzy, która pozwoli podjąć świadomą i opłacalną decyzję.

Prostownik selenowy pod lupą: czy ten weteran ma jeszcze jakieś zalety?

Jak działa i gdzie go jeszcze spotkasz? (np. w motocyklach WSK, starych ładowarkach Bester)

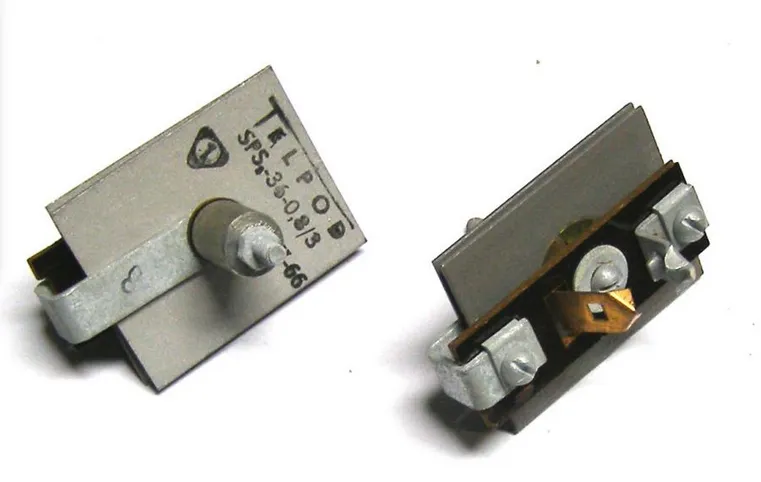

Prostownik selenowy to urządzenie, które wykorzystuje zjawisko prostowania na złączu metal-półprzewodnik. Składa się z wielu stalowych lub aluminiowych płytek, pokrytych warstwą selenu, które są ze sobą połączone w stos. Każda taka płytka działa jak pojedyncza dioda, pozwalając na przepływ prądu tylko w jednym kierunku. Gdzie można je jeszcze spotkać? Najczęściej w zabytkowych pojazdach, takich jak wspomniane motocykle WSK 125, gdzie pełniły funkcję regulatora napięcia i prostownika, a także w wielu starszych, domowych ładowarkach akumulatorów, na przykład tych produkowanych przez Bester.

Największe wady: niska sprawność, duże gabaryty i ukryte zagrożenie

• Niska sprawność energetyczna: Prostowniki selenowe charakteryzują się sprawnością na poziomie zaledwie 70-85%. Oznacza to, że znaczna część energii jest marnowana i rozpraszana w postaci ciepła, co przekłada się na wyższe rachunki za prąd i nieefektywne ładowanie.
• Duży spadek napięcia: Na każdej płytce selenowej występuje spadek napięcia wynoszący od 0,6 do 1,0 V. W prostownikach wielopłytkowych sumuje się to do znaczących strat.
• Duże gabaryty i waga: Ze względu na swoją konstrukcję, prostowniki selenowe są znacznie większe i cięższe niż ich diodowe odpowiedniki, co utrudnia ich montaż w ciasnych przestrzeniach.
• Starzenie się parametrów: Z czasem parametry prostowników selenowych ulegają pogorszeniu. Rośnie ich oporność w kierunku przewodzenia, a maleje w kierunku zaporowym, co prowadzi do spadku wydajności.
• Wrażliwość na temperaturę: Maksymalna dopuszczalna temperatura pracy to zaledwie 75°C. Przegrzewanie się znacząco skraca ich żywotność.
• Toksyczność selenu: To chyba najpoważniejsza wada. Selen jest pierwiastkiem toksycznym. W przypadku przegrzania lub uszkodzenia prostownika, może dochodzić do wydzielania toksycznych oparów, co stanowi realne zagrożenie dla zdrowia i środowiska.

Czy "odporność na zwarcie" to mit, czy jedyny realny atut selenu?

Kiedyś, w dobie początków elektroniki, prostowniki selenowe miały swoje niezaprzeczalne zalety. Były one uważane za bardziej odporne na krótkotrwałe przeciążenia prądowe i zwarcia niż ówczesne diody. Co więcej, mówiło się o ich zdolności do samoregeneracji przy krótkotrwałych przebiciach. W tamtych czasach, kiedy zabezpieczenia nie były tak zaawansowane jak dziś, było to istotne. Jednak w kontekście współczesnych rozwiązań, z ich precyzyjnymi zabezpieczeniami nadprądowymi i przeciwzwarciowymi, te "zalety" tracą na znaczeniu. Nowoczesne układy diodowe, choć same w sobie wrażliwsze na zwarcia, są zawsze chronione przez bezpieczniki i inne systemy, co czyni je bezpieczniejszymi i bardziej niezawodnymi w praktyce.

Kiedy prostownik selenowy mówi "dość"? Objawy zużycia, których nie możesz ignorować

Jak wspomniałem, prostowniki selenowe nie są wieczne. Z czasem ich parametry nieuchronnie się pogarszają. Zauważalny jest wzrost oporności w kierunku przewodzenia, co oznacza, że prostownik zaczyna stawiać większy opór prądowi, który powinien swobodnie przepływać. Jednocześnie spada jego oporność w kierunku zaporowym, co prowadzi do większych prądów upływu. W praktyce objawia się to słabszym ładowaniem akumulatora, dłuższym czasem potrzebnym na jego naładowanie, a także znacznym przegrzewaniem się samego prostownika. Jeśli zauważasz, że Twój stary prostownik jest gorący w dotyku lub akumulator nie jest ładowany efektywnie, to sygnał, że selen mówi "dość" i czas na zmiany.

Era diody: dlaczego nowoczesne prostowniki zdominowały rynek?

Klucz do sukcesu: wyższa sprawność i miniaturyzacja w praktyce

Prostowniki diodowe, oparte na półprzewodnikowym złączu p-n, to zupełnie inna liga. Ich działanie polega na wykorzystaniu właściwości diody, która pozwala na przepływ prądu tylko w jednym kierunku, z minimalnymi stratami. To właśnie te cechy sprawiły, że diody krzemowe zdominowały rynek i stały się standardem w niemal każdym urządzeniu elektronicznym. Oto ich główne zalety, które moim zdaniem są kluczowe:

• Wysoka sprawność energetyczna: Prostowniki diodowe osiągają sprawność na poziomie 90-98%, co oznacza, że minimalizują straty energii i generują znacznie mniej ciepła niż selenowe odpowiedniki.
• Mały spadek napięcia: W przypadku standardowych diod krzemowych spadek napięcia jest znacznie mniejszy niż na płytkach selenowych. Diody Schottky'ego oferują jeszcze niższy spadek, często poniżej 0,3 V, co jest niezwykle korzystne dla efektywności.
• Małe wymiary i niska waga: Dzięki miniaturyzacji, prostowniki diodowe są kompaktowe i lekkie, co ułatwia ich integrację w różnorodnych urządzeniach.
• Stabilność parametrów w czasie: W przeciwieństwie do selenu, diody krzemowe zachowują swoje parametry przez długi czas, co gwarantuje niezawodne działanie.
• Niski koszt i powszechna dostępność: Diodowe mostki prostownicze są tanie i łatwo dostępne w każdym sklepie elektronicznym, co czyni je ekonomicznym wyborem.
• Wyższa dopuszczalna temperatura pracy: Diody krzemowe mogą pracować w temperaturach do 150°C, co zwiększa ich odporność na trudne warunki.

Dlaczego diody ładują akumulator lepiej i bezpieczniej?

Zastosowanie diod w prostownikach przekłada się bezpośrednio na korzyści dla ładowania akumulatorów. Przede wszystkim, dzięki wyższej sprawności, energia jest przekazywana do akumulatora znacznie efektywniej, co skraca czas ładowania i zmniejsza zużycie prądu. Ponadto, prostowniki diodowe zapewniają bardziej stabilne napięcie wyjściowe, co jest kluczowe dla prawidłowego i bezpiecznego ładowania akumulatora, chroniąc go przed przeładowaniem czy niedoładowaniem. W rezultacie, cały układ elektryczny pojazdu czy urządzenia staje się bardziej niezawodny i przewidywalny, co dla mnie jako eksperta jest priorytetem.

Nie każda dioda jest taka sama: co musisz wiedzieć o mostkach Graetza i diodach Schottky'ego

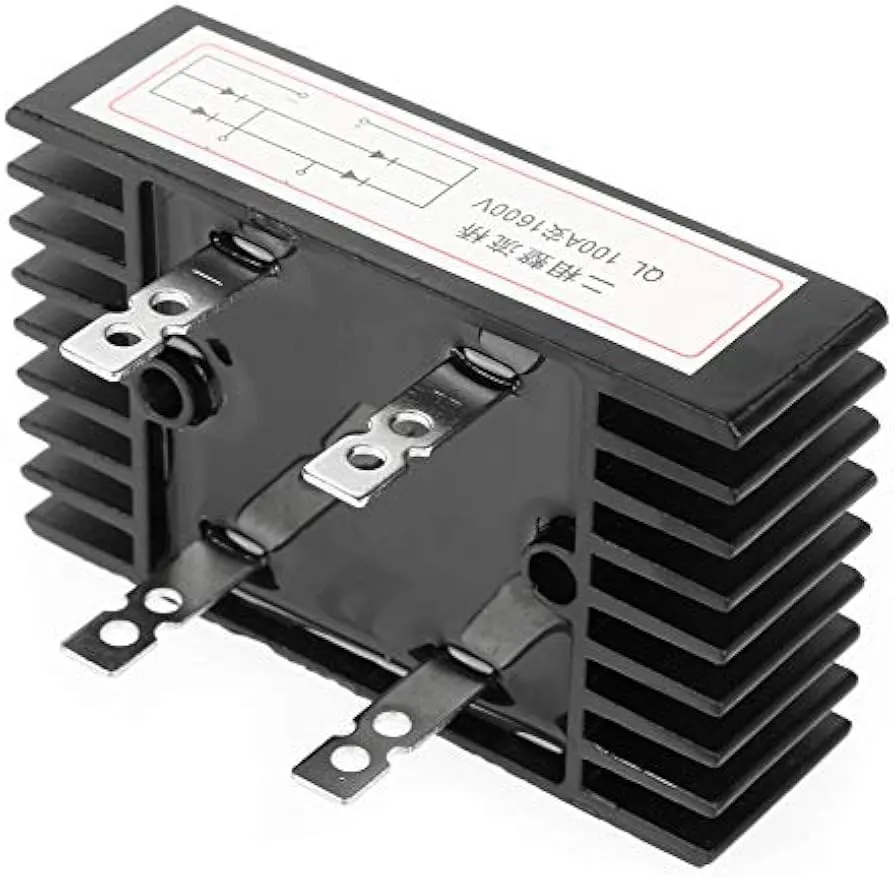

Kiedy mówimy o prostownikach diodowych, najczęściej mamy na myśli mostek Graetza. Jest to popularna konfiguracja czterech diod, która pozwala na pełnookresowe prostowanie prądu przemiennego, czyli wykorzystanie obu połówek sinusoidy do ładowania. To standardowe i bardzo efektywne rozwiązanie. Warto jednak wspomnieć o diodach Schottky'ego. Charakteryzują się one jeszcze niższym spadkiem napięcia w kierunku przewodzenia (poniżej 0,3 V), co czyni je idealnym wyborem w zastosowaniach, gdzie każdy miliwolt ma znaczenie, na przykład w układach o niskim napięciu zasilania lub tam, gdzie maksymalna sprawność jest kluczowa.

Modernizacja krok po kroku: jak bezpiecznie wymienić serce starego prostownika?

Wybór zamiennika: na jakie parametry mostka diodowego zwrócić uwagę?

Decydując się na wymianę prostownika selenowego na diodowy, kluczowe jest prawidłowe dobranie zamiennika. Nie wystarczy po prostu włożyć "jakiejś" diody. Musisz zwrócić uwagę na dwa podstawowe parametry mostka prostowniczego (najczęściej mostka Graetza): maksymalny prąd przewodzenia oraz maksymalne napięcie wsteczne. Prąd powinien być co najmniej taki sam, a najlepiej nieco większy niż prąd znamionowy oryginalnego prostownika selenowego. Napięcie wsteczne również powinno być odpowiednio wysokie, aby zapewnić bezpieczną pracę w układzie. Zawsze lepiej wybrać mostek z lekkim zapasem parametrów, aby zapewnić sobie spokój ducha i długowieczność urządzenia.

Praktyczny poradnik montażu: jak uniknąć najczęstszych błędów?

Modernizacja prostownika selenowego na diodowy to popularna i moim zdaniem bardzo zalecana praktyka, zwłaszcza w pojazdach takich jak motocykle WSK 125 czy w starych prostownikach Bester. Oto kilka praktycznych wskazówek, jak przeprowadzić ją bezpiecznie i skutecznie:

1. Odłącz zasilanie: Zawsze, zanim zaczniesz cokolwiek robić, upewnij się, że urządzenie jest odłączone od sieci zasilającej i akumulatora. Bezpieczeństwo przede wszystkim!
2. Dokładnie zidentyfikuj połączenia: Zrób zdjęcia lub narysuj schemat oryginalnych połączeń. Prostowniki selenowe mają zazwyczaj 4 wyprowadzenia (dwa do transformatora, dwa do akumulatora). Upewnij się, że wiesz, które jest które.
3. Usuń stary prostownik: Ostrożnie odlutuj lub odkręć stary prostownik selenowy. Pamiętaj o toksyczności selenu unikaj wdychania oparów i dotykania uszkodzonych płytek bez rękawiczek.
4. Przygotuj mostek diodowy: Nowy mostek Graetza ma zazwyczaj oznaczenia AC (prąd zmienny, do transformatora) oraz + i - (prąd stały, do akumulatora). Podłącz przewody zgodnie z oryginalnym schematem.
5. Zapewnij chłodzenie: To bardzo ważny punkt, o którym często się zapomina. Mostki diodowe, zwłaszcza przy większych prądach, wymagają chłodzenia. Zamontuj mostek na odpowiednim radiatorze, aby skutecznie odprowadzał ciepło.
6. Sprawdź polaryzację: Przed podłączeniem akumulatora, zawsze sprawdź miernikiem napięcie wyjściowe nowego prostownika i jego polaryzację. Błędne podłączenie może uszkodzić akumulator lub elektronikę pojazdu.
7. Testuj ostrożnie: Po montażu, najpierw podłącz prostownik do sieci bez akumulatora, sprawdź napięcie wyjściowe. Dopiero potem podłącz akumulator i monitoruj proces ładowania.

Problem wyższego napięcia po wymianie: kiedy i jak zastosować rezystor korygujący?

Jedną z kwestii, która często pojawia się po wymianie prostownika selenowego na diodowy, jest nieznacznie wyższe napięcie wyjściowe. Wynika to z faktu, że diody krzemowe mają znacznie niższy spadek napięcia niż płytki selenowe. Jeśli oryginalny układ był precyzyjnie zaprojektowany pod spadek napięcia na selenie, po modernizacji napięcie na wyjściu może być zbyt wysokie dla akumulatora (np. powyżej 14,4 V dla akumulatora 12 V). W takiej sytuacji konieczne może być dodanie w szereg z wyjściem prostownika odpowiednio dobranego rezystora. Jego zadaniem będzie "zbicie" nadmiarowego napięcia do bezpiecznego poziomu. Wartość rezystora należy dobrać eksperymentalnie, mierząc napięcie pod obciążeniem i pamiętając o jego mocy, aby się nie przegrzewał.

Klucz do długowieczności: dlaczego radiator jest tak ważny?

Nawet najbardziej wydajne diody, przy przepływie dużych prądów, generują pewną ilość ciepła. Jeśli to ciepło nie zostanie skutecznie odprowadzone, temperatura diod wzrośnie, co może prowadzić do ich uszkodzenia, a w najlepszym wypadku do skrócenia ich żywotności. Dlatego też, montując nowy mostek diodowy, absolutnie kluczowe jest zapewnienie mu odpowiedniego chłodzenia. Radiator, czyli element rozpraszający ciepło, jest tu niezbędny. Im większy prąd będzie przepływał przez prostownik, tym większy i efektywniejszy radiator będzie potrzebny. Pamiętaj, że odpowiednie chłodzenie to gwarancja długiej i bezawaryjnej pracy Twojego zmodernizowanego prostownika.

Werdykt: selenowy czy diodowy? Ostateczne zestawienie

Tabela porównawcza: wydajność, żywotność, bezpieczeństwo i koszty w jednym miejscu

Aby ułatwić Ci podjęcie decyzji, przygotowałem kompleksową tabelę porównawczą, która zestawia kluczowe cechy obu technologii:

Dlaczego sentyment do klasyki przegrywa z rozsądkiem i bezpieczeństwem?

Patrząc na powyższe zestawienie, widać wyraźnie, że pomimo pewnego sentymentu do klasyki, rozsądek i bezpieczeństwo przemawiają zdecydowanie za modernizacją. Wymiana prostownika selenowego na diodowy to nie tylko kwestia poprawy wydajności ładowania i zwiększenia niezawodności całego układu elektrycznego. To przede wszystkim eliminacja potencjalnego zagrożenia toksycznego, które wiąże się z selenem. Dla mnie, jako eksperta, ta ostatnia kwestia jest absolutnie kluczowa. Modernizacja to wybór świadomy, bezpieczny i ekonomicznie uzasadniony.

Przeczytaj również: Ładowanie akumulatora: Podłącz prostownik bezpiecznie i bez błędów!

Podsumowanie: Kiedy naprawa jest możliwa, a kiedy wymiana to jedyne słuszne rozwiązanie

Podsumowując, jeśli Twój prostownik selenowy działa poprawnie, a jego parametry nie są drastycznie pogorszone, teoretycznie można by go zostawić. Jednak biorąc pod uwagę wszystkie wady selenu niską sprawność, starzenie się, a przede wszystkim toksyczność zdecydowanie rekomenduję wymianę na prostownik diodowy. "Naprawa" poprzez wymianę na inny, używany prostownik selenowy, moim zdaniem, nie ma najmniejszego sensu. To tylko odkładanie problemu w czasie i narażanie się na niepotrzebne ryzyko. Modernizacja na diodowy mostek prostowniczy to inwestycja, która szybko się zwróci w postaci lepszej wydajności, większego bezpieczeństwa i spokoju ducha. To jedyne słuszne i opłacalne rozwiązanie w większości przypadków.
