Ubytek płynu? Sprawdź szczelność chłodnicy EGR uniknij kosztów!

Chłodnica spalin, znana również jako chłodnica EGR (Exhaust Gas Recirculation), to kluczowy element w nowoczesnych silnikach, odpowiedzialny za obniżanie temperatury spalin przed ich ponownym wprowadzeniem do komory spalania. Jej szczelność ma fundamentalne znaczenie dla prawidłowego funkcjonowania silnika i systemów oczyszczania spalin. W tym artykule, jako Marek Zalewski, przedstawię praktyczny przewodnik, który pozwoli Ci samodzielnie zdiagnozować problem ubytku płynu chłodniczego i białego dymu z wydechu, pomagając uniknąć kosztownych pomyłek diagnostycznych.

Krótkie przypomnienie: Czym jest chłodnica spalin i po co ją montuje się w aucie?

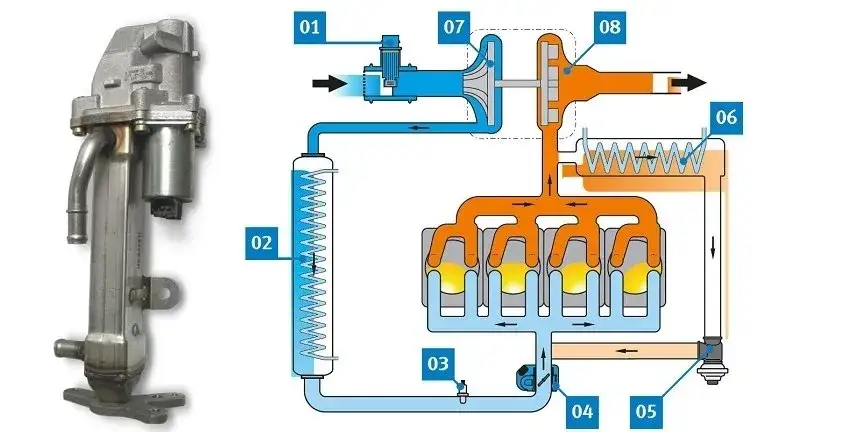

Chłodnica spalin, czyli EGR cooler, to wymiennik ciepła, który ma za zadanie obniżyć temperaturę części spalin recyrkulowanych z powrotem do kolektora dolotowego. Dzięki temu procesowi, zwłaszcza w silnikach Diesla, znacząco zmniejsza się emisja szkodliwych tlenków azotu (NOx), co jest kluczowe dla spełnienia restrykcyjnych norm środowiskowych. Płyn chłodniczy krążący w chłodnicy EGR odbiera ciepło ze spalin, chroniąc jednocześnie inne elementy układu dolotowego przed uszkodzeniem.

Jakie katastrofalne skutki grożą ignorowaniu nawet małego przecieku?

Nawet niewielka nieszczelność w chłodnicy EGR może prowadzić do szeregu bardzo poważnych i kosztownych konsekwencji. Jako doświadczony mechanik, widziałem już wiele takich przypadków, dlatego zawsze podkreślam, jak ważne jest szybkie działanie:

• Uszkodzenie silnika przez uderzenie hydrauliczne ("wodne"): To chyba najbardziej dramatyczny scenariusz. Płyn chłodniczy, który przedostaje się do układu wydechowego, może również, zwłaszcza po wyłączeniu silnika, spływać do cylindrów. Jeśli zgromadzi się tam w większej ilości, przy próbie ponownego rozruchu może dojść do tzw. uderzenia hydraulicznego. Płyn jest nieściśliwy, więc tłok, zamiast sprężyć mieszankę, uderza w warstwę płynu, co może skutkować zniszczeniem tłoków, wygięciem korbowodów, a nawet pęknięciem bloku silnika. To oznacza w praktyce konieczność wymiany lub kapitalnego remontu silnika, co jest gigantycznym kosztem.
• Uszkodzenie filtra DPF/FAP: Spalany płyn chłodniczy zawiera glikol, który w procesie spalania tworzy popiół. Ten popiół nie jest w stanie wypalić się podczas regeneracji filtra cząstek stałych (DPF/FAP) i stopniowo go zapycha. Zatkany DPF to spadek mocy, tryb awaryjny i w końcu konieczność wymiany filtra, co również jest bardzo kosztowne.
• Uszkodzenie turbosprężarki: Zanieczyszczenia pochodzące ze spalanego płynu chłodniczego oraz zmienione warunki pracy (np. wyższa temperatura spalin, jeśli układ chłodzenia jest zapowietrzony) mogą negatywnie wpłynąć na delikatne łożyska i wirnik turbosprężarki. To z kolei prowadzi do jej przedwczesnego zużycia i konieczności wymiany lub regeneracji.
• Przegrzanie i zatarcie silnika: Ciągły ubytek płynu chłodzącego i zapowietrzanie się układu chłodzenia prowadzą do jego niewydolności. Silnik może się przegrzewać, co w skrajnych przypadkach może doprowadzić do zatarcia, czyli trwałego uszkodzenia ruchomych części silnika z powodu braku smarowania lub nadmiernego tarcia.

Jak widać, nawet mały przeciek to nie tylko "dolewka płynu", ale realne zagrożenie dla serca Twojego samochodu. Warto o tym pamiętać!

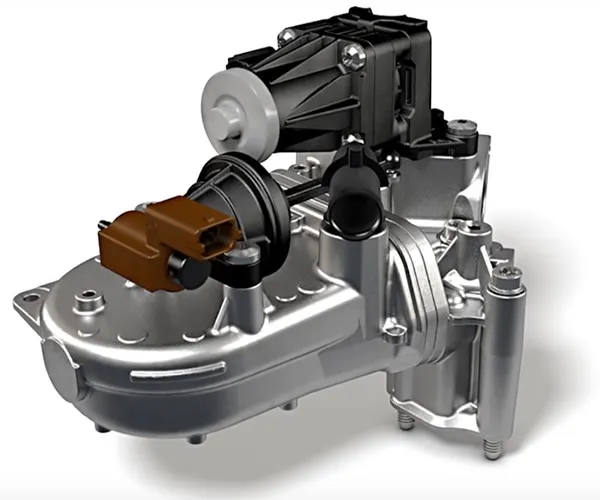

Pęknięta chłodnica EGR a uszczelka pod głowicą: dlaczego te awarie są tak często mylone?

To bardzo częsty problem diagnostyczny, z którym spotykam się w warsztacie. Objawy nieszczelnej chłodnicy EGR są uderzająco podobne do tych, które towarzyszą uszkodzonej uszczelce pod głowicą. W obu przypadkach możemy zaobserwować ubytek płynu chłodniczego, biały dym z wydechu czy obecność spalin w układzie chłodzenia. Ta zbieżność sprawia, że wielu mechaników, a tym bardziej właścicieli aut, pochopnie stawia diagnozę o uszkodzonej uszczelce, co prowadzi do kosztownej i często niepotrzebnej naprawy. Kluczowe różnice leżą w szczegółach: w przypadku chłodnicy EGR często biały dym jest najbardziej intensywny po uruchomieniu zimnego silnika lub podczas przyspieszania, a zapach spalanego płynu jest słodkawy. Bąbelki w zbiorniczku wyrównawczym mogą pojawiać się bardziej sporadycznie. W przypadku uszczelki pod głowicą objawy te są zazwyczaj bardziej nasilone i stałe, a dym może być gęstszy i mieć inny zapach, często z wyczuwalnym olejem. Dlatego tak ważna jest precyzyjna diagnostyka, zanim zdecydujemy się na poważne ingerencje w silnik.

Objawy nieszczelnej chłodnicy spalin, których nie możesz zignorować

Z mojego doświadczenia wynika, że kluczem do szybkiej i trafnej diagnozy jest uważna obserwacja. Poniżej przedstawiam najczęstsze objawy, które powinny zapalić czerwoną lampkę w Twojej głowie i skłonić Cię do sprawdzenia chłodnicy EGR.

Tajemnicze znikanie płynu chłodniczego: pierwszy i najważniejszy sygnał alarmowy

Systematyczny ubytek płynu chłodniczego, który nie jest spowodowany widocznymi zewnętrznymi wyciekami pod samochodem, to najważniejszy i często pierwszy sygnał alarmowy. Jeśli musisz regularnie dolewać płyn, a pod autem nie ma żadnych plam, to bardzo prawdopodobne, że płyn przedostaje się do układu wydechowego przez nieszczelną chłodnicę EGR. Tam jest on odparowywany wraz ze spalinami, przez co nie pozostawia śladów na zewnątrz silnika.

Biały dym z wydechu o słodkawym zapachu: Kiedy jest to para wodna, a kiedy poważny problem?

Biały dym z rury wydechowej może być mylący. Po uruchomieniu zimnego silnika, zwłaszcza w chłodne dni, normalne jest wydobywanie się pary wodnej. Jednak jeśli biały dym jest gęsty, utrzymuje się dłużej niż kilka minut po rozgrzaniu silnika, a przede wszystkim, jeśli ma charakterystyczny, słodkawy zapach spalanego płynu chłodniczego to niemal pewny znak nieszczelności. Zwróć uwagę, czy dym nie nasila się podczas przyspieszania. W przeciwieństwie do uszkodzonej uszczelki pod głowicą, gdzie dym często jest bardziej intensywny i może mieć zapach oleju, w przypadku chłodnicy EGR dominuje właśnie ten słodkawy aromat glikolu.

Bulgotanie w zbiorniczku wyrównawczym i zapach spalin: tego nie da się zignorować

Kolejnym, bardzo wyraźnym objawem jest obecność bąbelków powietrza, a właściwie spalin, w zbiorniczku wyrównawczym płynu chłodniczego. Możesz to zaobserwować, gdy silnik pracuje, zwłaszcza przy wyższych obrotach. Spaliny, przedostając się przez nieszczelność, trafiają do układu chłodzenia i tworzą te bąbelki. Często towarzyszy temu również wyczuwalny zapach spalin w samym zbiorniczku, a czasem nawet w kabinie samochodu. To jednoznacznie wskazuje na komunikację między układem spalinowym a chłodniczym, a w większości przypadków winowajcą jest właśnie chłodnica EGR.

Spadek mocy, nierówna praca silnika i kontrolka "Check Engine": pozostałe symptomy

Oprócz tych głównych sygnałów, nieszczelna chłodnica EGR może objawiać się również w inny sposób:

• Spadek mocy silnika: Przedostawanie się płynu do spalin lub spalin do układu chłodzenia zakłóca pracę silnika i może prowadzić do zauważalnego spadku osiągów.
• Nierówna praca na biegu jałowym: Silnik może pracować niestabilnie, "telepać się" na wolnych obrotach, co jest wynikiem zaburzeń w procesie spalania.
• Problemy z rozruchem: Jeśli płyn chłodniczy dostanie się do cylindrów po wyłączeniu silnika, może to utrudnić jego ponowne uruchomienie.
• Wzrost temperatury silnika: Zapowietrzony układ chłodzenia traci swoją efektywność, co może prowadzić do przegrzewania się silnika.
• Zapalenie się kontrolki "check engine": Komputer pokładowy może zarejestrować błędy związane z układem recyrkulacji spalin (EGR) lub z systemem oczyszczania spalin (np. DPF), co objawi się zapaleniem się kontrolki.

Jak samodzielnie sprawdzić szczelność chłodnicy EGR: przewodnik krok po kroku

Przejdźmy teraz do konkretów. Poniżej przedstawiam metody, które pozwolą Ci samodzielnie sprawdzić szczelność chłodnicy EGR. Pamiętaj, że niektóre z nich wymagają specjalistycznych narzędzi, ale są też takie, które wykonasz z podstawowym wyposażeniem.

Metoda 1: Test na obecność CO2 w układzie chłodzenia prosta diagnoza bez demontażu

Ten test jest stosunkowo prosty do wykonania i bardzo skuteczny w wykrywaniu spalin w układzie chłodzenia, co jest kluczowym wskaźnikiem nieszczelności. Potrzebujesz do niego specjalnego testera z płynem reakcyjnym, który kupisz w większości sklepów motoryzacyjnych.

1. Przygotowanie: Upewnij się, że silnik jest zimny lub lekko ciepły. Otwórz maskę i zlokalizuj zbiorniczek wyrównawczy płynu chłodniczego.
2. Montaż testera: Odkręć korek zbiorniczka wyrównawczego. Nałóż tester CO2 na otwór zbiorniczka tak, aby jego końcówka szczelnie przylegała do krawędzi.
3. Przeprowadzenie testu: Uruchom silnik i pozwól mu pracować na biegu jałowym przez około 10-15 minut. Obserwuj płyn reakcyjny w testerze. W tym czasie spaliny, jeśli są obecne w układzie chłodzenia, będą przedostawać się do testera.
4. Interpretacja wyników: Jeśli płyn reakcyjny zmieni kolor (najczęściej z niebieskiego na zielony lub żółty), oznacza to, że w układzie chłodzenia znajdują się spaliny. Jest to jednoznaczny dowód na nieszczelność, która w przypadku braku uszkodzeń uszczelki pod głowicą, wskazuje na chłodnicę EGR.

Metoda 2: Test ciśnieniowy układu chłodzenia co możesz wykryć za pomocą pompki z manometrem?

Test ciśnieniowy to kolejna metoda, którą można wykonać bez demontażu. Pozwala ona sprawdzić ogólną szczelność układu chłodzenia i może wskazać na problem z chłodnicą EGR, choć ma pewne ograniczenia.

1. Przygotowanie: Silnik powinien być całkowicie zimny. Otwórz maskę i odkręć korek zbiorniczka wyrównawczego.
2. Podłączenie pompki: Za pomocą specjalnych adapterów, podłącz pompkę z manometrem do otworu zbiorniczka wyrównawczego lub bezpośrednio do chłodnicy.
3. Zwiększenie ciśnienia: Napompuj układ do ciśnienia zalecanego przez producenta samochodu (zazwyczaj około 1-1.5 bara). Nie przekraczaj zalecanego ciśnienia, aby nie uszkodzić innych elementów układu.
4. Obserwacja: Pozostaw układ pod ciśnieniem na około 30-60 minut. Obserwuj wskazania manometru. Jeśli ciśnienie gwałtownie spada bez widocznych zewnętrznych wycieków, może to wskazywać na wewnętrzną nieszczelność.
5. Ograniczenia: Należy pamiętać, że ciśnienie spalin podczas pracy silnika jest znacznie wyższe niż ciśnienie testowe, które możemy bezpiecznie zastosować w układzie chłodzenia. Dlatego test ciśnieniowy może nie wykryć wszystkich, zwłaszcza małych nieszczelności w chłodnicy EGR, które ujawniają się dopiero pod wpływem wysokiego ciśnienia spalin.

Metoda 3: Demontaż i "test wodny" najpewniejszy sposób na 100% weryfikację usterki

Jeśli poprzednie metody nie dały jednoznacznych wyników lub chcesz mieć 100% pewności, demontaż chłodnicy i wykonanie "testu wodnego" jest najpewniejszą metodą. Wymaga to pewnych umiejętności mechanicznych, ale jest wykonalne w warunkach garażowych.

1. Demontaż chłodnicy EGR: To najbardziej skomplikowany krok. Chłodnica EGR jest zazwyczaj umieszczona w trudno dostępnym miejscu, często pod kolektorem dolotowym. Będziesz musiał odłączyć przewody płynu chłodniczego, przewody spalinowe oraz ewentualne czujniki i mocowania. Upewnij się, że masz odpowiednie narzędzia i instrukcje serwisowe dla Twojego modelu samochodu.
2. Zaślepienie króćców: Po wyjęciu chłodnicy, zaślep jeden z króćców wodnych i jeden z króćców spalinowych. Możesz użyć do tego specjalnych zatyczek lub prowizorycznych rozwiązań, takich jak gumowe korki i opaski zaciskowe. Ważne, aby zaślepienie było szczelne.
3. Podłączenie źródła ciśnienia: Do drugiego króćca wodnego podłącz źródło niskiego ciśnienia. Może to być pompka ręczna z manometrem lub kompresor z reduktorem ciśnienia. Ustaw ciśnienie na 1-2 bary. Wyższe ciśnienie może uszkodzić sprawną chłodnicę.
4. Zanurzenie w wodzie: Zanurz całą chłodnicę w naczyniu z wodą (np. w wiadrze). Upewnij się, że jest całkowicie pokryta wodą.
5. Obserwacja pęcherzyków: Włącz źródło ciśnienia i obserwuj chłodnicę. Jeśli pojawią się pęcherzyki powietrza wydobywające się z któregokolwiek miejsca, jest to jednoznaczny dowód na nieszczelność. Im więcej pęcherzyków i im są większe, tym większa nieszczelność.
6. Metoda pomocnicza - obejście chłodnicy: Jeśli nie chcesz demontować chłodnicy od razu, możesz spróbować tymczasowo odłączyć ją od obiegu płynu chłodniczego, łącząc węże "na krótko" za pomocą odpowiednich złączek. Obserwuj, czy ubytek płynu chłodniczego ustaje. Jeśli tak, to potwierdza problem z chłodnicą EGR. Pamiętaj jednak, że jest to rozwiązanie tymczasowe i nie powinieneś jeździć w ten sposób przez dłuższy czas.

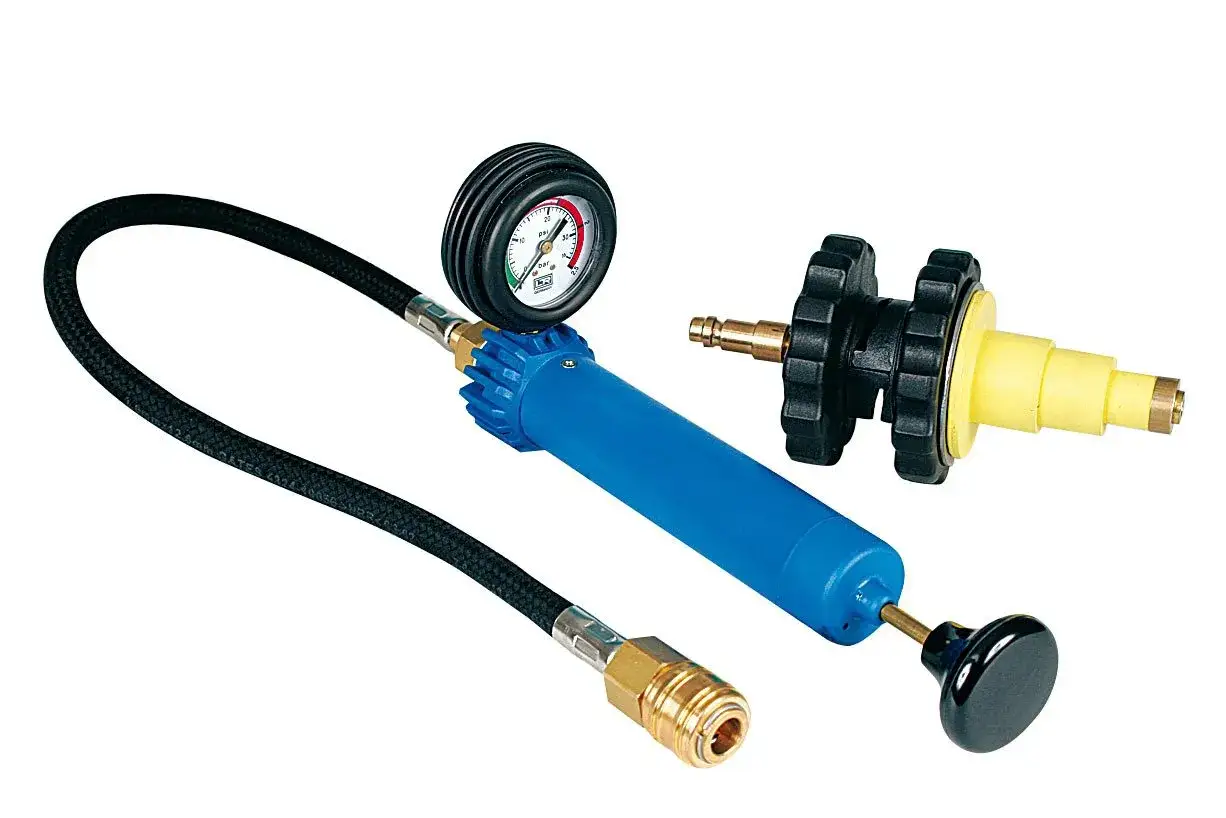

Lista narzędzi, których będziesz potrzebować do przeprowadzenia pełnej diagnostyki

Aby przeprowadzić kompleksową diagnostykę nieszczelności chłodnicy EGR, warto zaopatrzyć się w następujące narzędzia i materiały:

• Tester CO2 do układu chłodzenia: Niezbędny do metody 1.
• Pompka z manometrem do testu ciśnieniowego układu chłodzenia: Z zestawem adapterów do różnych korków zbiorniczków.
• Zestaw kluczy nasadowych i płaskich: Do demontażu chłodnicy i innych elementów.
• Śrubokręty: Różne rozmiary i typy.
• Szczypce: Do opasek zaciskowych i węży.
• Naczynie z wodą: Wystarczająco duże, aby zanurzyć chłodnicę EGR (do testu wodnego).
• Zaślepki i opaski zaciskowe: Do zaślepiania króćców chłodnicy (do testu wodnego).
• Źródło niskiego ciśnienia (1-2 bary): Np. pompka ręczna z manometrem lub kompresor z reduktorem ciśnienia.
• Latarka: Do oświetlenia trudno dostępnych miejsc.
• Rękawice ochronne i okulary: Dla bezpieczeństwa.
• Płyn chłodniczy: Do uzupełnienia po testach lub wymianie.

Diagnoza potwierdzona: co dalej z nieszczelną chłodnicą EGR i ile kosztuje naprawa

Jeśli diagnoza potwierdziła nieszczelność chłodnicy EGR, stoisz przed decyzją o naprawie. Masz w zasadzie dwie główne opcje: regenerację lub wymianę na nową część. Przyjrzyjmy się im bliżej, biorąc pod uwagę koszty i specyfikę polskiego rynku.

Czy regeneracja uszkodzonej chłodniczki EGR ma sens?

Opcja regeneracji uszkodzonej chłodniczki EGR jest często rozważana ze względu na niższy koszt. Polega ona na usunięciu uszkodzeń, np. poprzez spawanie lub lutowanie, oraz na przeprowadzeniu testów szczelności. Zaletą jest oczywiście cena koszt części po regeneracji to około 120-200 zł, co jest znacznie mniej niż nowa część. Niestety, regeneracja nie zawsze jest możliwa, zwłaszcza gdy uszkodzenia są rozległe lub dotyczą wewnętrznych, trudno dostępnych kanałów. Ponadto, jakość regeneracji może być różna, a nie zawsze mamy gwarancję długotrwałej szczelności. Moim zdaniem, regeneracja ma sens w przypadku niewielkich, łatwych do usunięcia uszkodzeń i tylko wtedy, gdy wykonuje ją sprawdzony, renomowany warsztat.

Wymiana na nową część: Na co zwrócić uwagę przy wyborze zamiennika?

Wymiana na nową chłodnicę EGR to zazwyczaj najpewniejsze i najtrwalsze rozwiązanie. Przy wyborze zamiennika zwróć uwagę na kilka kluczowych aspektów:

• Jakość i producent: Wybieraj części renomowanych producentów (np. Behr Hella, Wahler, NRF), którzy dostarczają podzespoły na pierwszy montaż. Unikaj najtańszych, nieznanych zamienników, które mogą szybko ulec ponownemu uszkodzeniu.
• Zgodność z modelem pojazdu: Upewnij się, że część jest dokładnie dopasowana do Twojego modelu silnika i rocznika samochodu. Różnice, nawet niewielkie, mogą uniemożliwić montaż.
• Części zintegrowane z zaworem EGR: W niektórych modelach chłodnica EGR jest zintegrowana z zaworem EGR. W takim przypadku koszt części będzie wyższy, może przekroczyć 2500 zł, ale wymiana obu elementów jednocześnie jest często bardziej opłacalna w dłuższej perspektywie.

Szacunkowe koszty w 2026 roku: Ile zapłacisz za część, a ile za robociznę w warsztacie?

Unikaj tych błędów podczas diagnozowania nieszczelnej chłodnicy EGR

Diagnostyka, choć wydaje się prosta, często prowadzi do błędów, które mogą kosztować Cię sporo pieniędzy i nerwów. Chciałbym zwrócić Twoją uwagę na trzy najczęściej popełniane pomyłki.

Błąd nr 1: Zbyt szybka i kosztowna decyzja o wymianie uszczelki pod głowicą

Jak już wspomniałem wcześniej, objawy nieszczelnej chłodnicy EGR są bardzo podobne do tych, które towarzyszą uszkodzonej uszczelce pod głowicą. Niestety, zbyt często widuję samochody, w których wymieniono uszczelkę pod głowicą, a problem ubytku płynu czy białego dymu nadal występuje. Taka naprawa jest niezwykle kosztowna i czasochłonna. Zawsze upewnij się, że wykluczyłeś chłodnicę EGR jako przyczynę problemu, zanim zdecydujesz się na tak poważną ingerencję w silnik. Dokładna diagnostyka to podstawa.

Błąd nr 2: Zbyt wysokie ciśnienie podczas testu jak nie uszkodzić sprawnej chłodnicy?

Podczas przeprowadzania testu ciśnieniowego układu chłodzenia, a zwłaszcza "testu wodnego" chłodnicy EGR po demontażu, kluczowe jest zachowanie umiaru w ciśnieniu. Zastosowanie zbyt wysokiego ciśnienia (znacznie powyżej 1-2 barów w przypadku testu wodnego lub ciśnienia zalecanego przez producenta dla całego układu) może doprowadzić do uszkodzenia sprawnej chłodnicy EGR lub innych elementów układu chłodzenia. Pamiętaj, że te elementy są zaprojektowane do pracy w określonych warunkach ciśnieniowych, a ich przekroczenie może spowodować pęknięcia lub rozszczelnienia, które wcześniej nie istniały. Zawsze sprawdzaj zalecane wartości i używaj reduktora ciśnienia, jeśli korzystasz z kompresora.

Przeczytaj również: Usuwanie uszczelniacza z chłodnicy: Pełny poradnik. Czy warto ryzykować?

Błąd nr 3: Ignorowanie stanu samego zaworu EGR podczas wymiany chłodniczki

Często zdarza się, że chłodnica EGR i zawór EGR są ze sobą ściśle powiązane, a w niektórych konstrukcjach stanowią nawet jeden zintegrowany element. Jeśli wymieniasz chłodnicę EGR, warto poświęcić chwilę na sprawdzenie stanu samego zaworu EGR. Nagromadzenie nagaru w zaworze może prowadzić do jego zablokowania lub nieprawidłowej pracy, co z kolei może negatywnie wpłynąć na efektywność nowego elementu lub spowodować inne problemy z silnikiem. Jeśli zawór jest zanieczyszczony, rozważ jego dokładne czyszczenie, a w przypadku widocznych uszkodzeń lub znacznego zużycia jego wymianę. To małe działanie profilaktyczne może zapobiec kolejnym awariom i zapewnić długotrwałą sprawność całego układu recyrkulacji spalin.
