Jak podłączyć obrotomierz do alternatora? Poradnik krok po kroku

Marek Zalewski.

14 października 2025

Jak podłączyć obrotomierz do alternatora? Poradnik krok po kroku

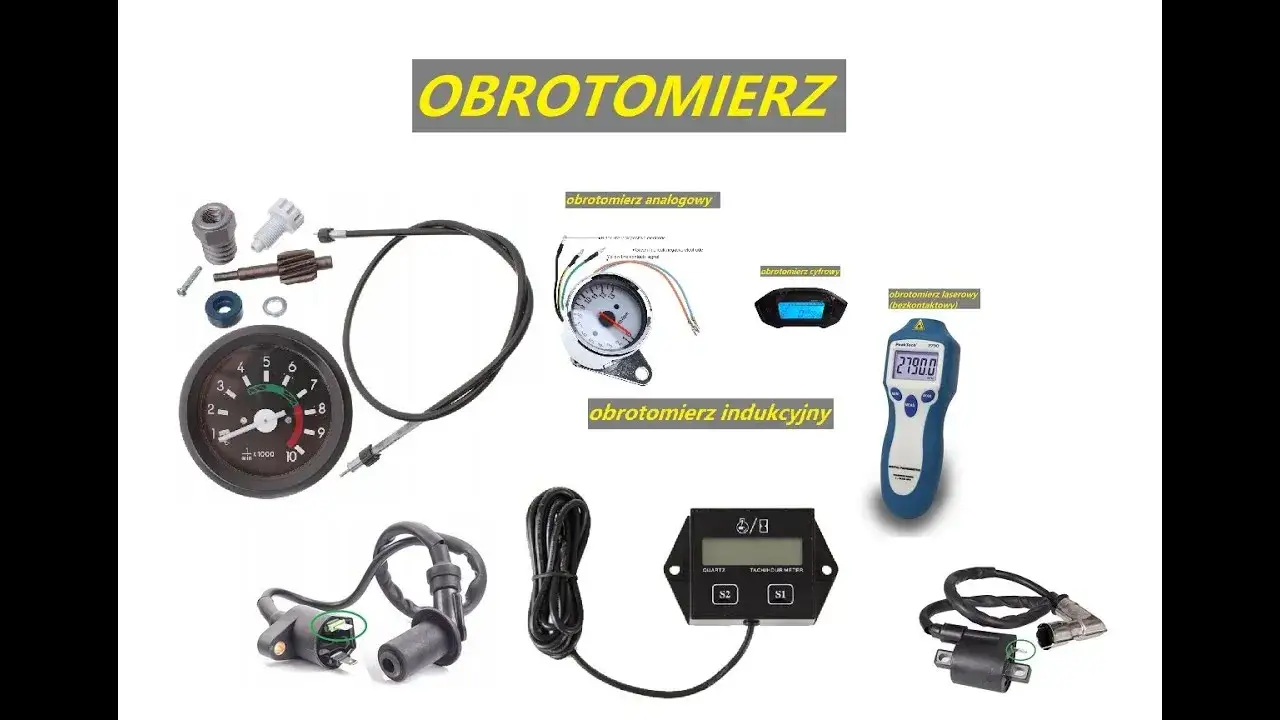

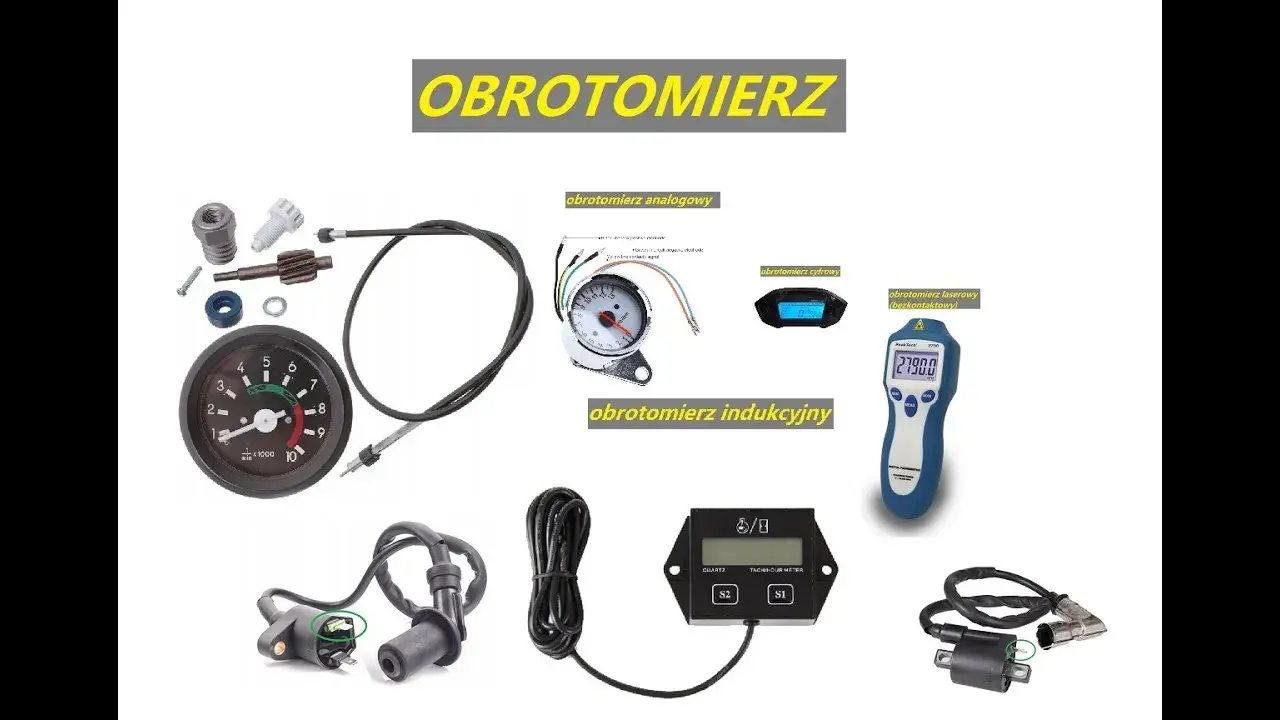

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśnia, jak podłączyć obrotomierz do alternatora w pojeździe. Dowiesz się, jak zidentyfikować potrzebne złącza, co zrobić w przypadku braku wyjścia sygnałowego oraz jak prawidłowo skalibrować urządzenie, by uzyskać precyzyjne wskazania. Jako Marek Zalewski, postaram się przekazać Ci moją wiedzę w sposób jak najbardziej przystępny i praktyczny.

Podłączenie obrotomierza do alternatora klucz do monitorowania obrotów silnika w starszych pojazdach

  • Obrotomierz podłączony do alternatora mierzy częstotliwość prądu przemiennego z uzwojenia stojana (zacisk "W"), która jest proporcjonalna do obrotów silnika.
  • Metoda ta jest szczególnie przydatna w starszych pojazdach z silnikiem Diesla, maszynach rolniczych (np. Ursus, Zetor) oraz na łodziach, gdzie brak jest innych sygnałów obrotów.
  • W przypadku braku fabrycznego wyjścia "W" w alternatorze, sygnał można dorobić poprzez dolutowanie przewodu do uzwojenia stojana lub zastosować zewnętrzny czujnik obrotów.
  • Po podłączeniu obrotomierza niezbędna jest jego kalibracja, zazwyczaj za pomocą potencjometru, aby wskazania były zgodne z rzeczywistymi obrotami silnika.
  • Prace wymagają podstawowych narzędzi, wiedzy o elektryce i przestrzegania zasad bezpieczeństwa, aby uniknąć uszkodzeń instalacji.

Alternator klucz do działania obrotomierza w twoim dieslu

Zastanawiałeś się kiedyś, jak obrotomierz w twoim starszym dieslu, ciągniku czy łodzi wie, z jaką prędkością kręci się silnik? Otóż, w wielu przypadkach kluczem jest alternator. Obrotomierz podłączony do alternatora nie mierzy bezpośrednio obrotów wału korbowego, ale wykorzystuje zjawisko generowania prądu przemiennego. W uproszczeniu, mierzy on częstotliwość prądu przemiennego, który jest wytwarzany w jednej z faz uzwojenia stojana alternatora, zanim jeszcze trafi on na mostek prostowniczy. Ta częstotliwość jest wprost proporcjonalna do prędkości obrotowej silnika. Im szybciej kręci się silnik, tym szybciej obraca się alternator, a co za tym idzie tym wyższa jest częstotliwość generowanego prądu. Sygnał ten jest wyprowadzany przez specjalne złącze, które najczęściej jest oznaczane jako "W", ale możesz spotkać się również z oznaczeniami takimi jak "P", "S" lub "AC-tap".

Zrozumieć sygnał "W": Jak alternator "mówi" silnikowi, jak szybko się kręci?

Zacisk "W" w alternatorze to nic innego jak wyjście sygnału, które jest standardowo wykorzystywane do podłączenia obrotomierza. To właśnie z tego miejsca pobierany jest surowy, nieprostowany prąd przemienny o częstotliwości, która bezpośrednio odzwierciedla obroty alternatora, a co za tym idzie obroty silnika. Dla obrotomierza ten sygnał jest niezwykle ważny, ponieważ to na jego podstawie, po odpowiednim przetworzeniu, urządzenie jest w stanie wyświetlić precyzyjne wskazanie prędkości obrotowej. Bez tego sygnału, lub w przypadku jego nieprawidłowej charakterystyki, obrotomierz po prostu nie będzie działał lub będzie wskazywał błędne wartości. Jest to więc serce całego systemu pomiarowego w pojazdach, które nie mają innych, nowocześniejszych źródeł sygnału obrotów.

Kiedy podłączenie do alternatora jest jedynym rozwiązaniem? (Starsze Diesle, ciągniki, łodzie)

W dzisiejszych samochodach sygnał o obrotach silnika jest zazwyczaj pobierany z czujników położenia wału korbowego lub wałka rozrządu, a następnie przesyłany cyfrowo do komputera pokładowego i dalej do zestawu wskaźników. Jednak w starszych pojazdach, zwłaszcza tych z silnikiem Diesla, takich jak popularne w Polsce Ursusy C-330/C-360, Zetory, starsze samochody dostawcze (np. Volkswagen T4, Ford Transit), czy też w maszynach budowlanych i na łodziach, takich systemów po prostu nie ma. W tych przypadkach, podłączenie obrotomierza do alternatora staje się często jedynym, a zarazem najbardziej praktycznym i niezawodnym rozwiązaniem. Dzięki temu nawet w prostych konstrukcjach możemy mieć kontrolę nad obrotami silnika, co jest kluczowe dla optymalnej pracy i trwałości jednostki napędowej.

Bezpieczeństwo przede wszystkim: Jak uniknąć kosztownych błędów przy pracy z elektryką?

Praca z instalacją elektryczną pojazdu zawsze wiąże się z pewnym ryzykiem. Aby uniknąć kosztownych uszkodzeń lub, co gorsza, obrażeń, zawsze przestrzegaj podstawowych zasad bezpieczeństwa. Z mojego doświadczenia wiem, że pośpiech i brak ostrożności to najwięksi wrogowie każdego majsterkowicza.

  1. Odłącz akumulator: Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, odłącz ujemną klemę akumulatora. To absolutna podstawa, która zapobiega przypadkowym zwarciom i porażeniom.
  2. Sprawdź napięcie: Przed podłączeniem nowego elementu, upewnij się za pomocą miernika uniwersalnego (multimetru), że na przewodach, do których chcesz się podpiąć, nie ma niepożądanego napięcia.
  3. Odpowiednia izolacja: Wszystkie połączenia muszą być solidnie zaizolowane. Używaj termokurczliwych rurek izolacyjnych lub dobrej jakości taśmy izolacyjnej. Odsłonięte przewody to proszenie się o kłopoty.
  4. Unikaj zwarć: Pracuj ostrożnie, aby narzędzia nie dotykały jednocześnie dwóch punktów o różnym potencjale. Zwarcie może uszkodzić elektronikę pojazdu, a nawet spowodować pożar.
  5. Prawidłowy przekrój przewodów: Używaj przewodów o odpowiednim przekroju, dostosowanym do obciążenia. Zbyt cienki przewód może się przegrzewać.
  6. Bezpieczniki: Jeśli obrotomierz wymaga dodatkowego zasilania, zawsze zabezpiecz je odpowiednim bezpiecznikiem. To ochroni urządzenie i instalację pojazdu w razie awarii.

Przygotowanie do montażu co musisz mieć pod ręką

Niezbędnik majsterkowicza: Lista narzędzi, które ułatwią Ci pracę.

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Odpowiednie przygotowanie to połowa sukcesu, a szukanie narzędzi w trakcie pracy tylko niepotrzebnie ją wydłuża i frustruje. Oto co powinieneś przygotować:

  • Zestaw kluczy nasadowych i płaskich: Do odkręcenia klem akumulatora, mocowania alternatora (jeśli będzie wymagał demontażu) i innych elementów.
  • Śrubokręty: Płaskie i krzyżakowe, w różnych rozmiarach.
  • Szczypce uniwersalne i do cięcia: Do manipulowania przewodami i zaciskania konektorów.
  • Ściągacz izolacji: Niezbędny do precyzyjnego i bezpiecznego przygotowania końcówek przewodów.
  • Lutownica i cyna: Jeśli zdecydujesz się na dorobienie wyjścia "W" w alternatorze lub potrzebujesz solidnych połączeń.
  • Miernik uniwersalny (multimetr): Absolutnie kluczowy do sprawdzania napięć, ciągłości przewodów i identyfikacji sygnału "W".
  • Próbniki napięcia: Dodatkowo, do szybkiego sprawdzenia obecności napięcia.
  • Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego prowadzenia przewodów.

Jakie przewody i konektory wybrać, by instalacja była trwała i bezpieczna?

Wybór odpowiednich przewodów i konektorów jest kluczowy dla trwałości i bezpieczeństwa całej instalacji. Nie oszczędzaj na tych elementach! Przewody powinny mieć odpowiedni przekrój zazwyczaj 0,5 mm² do 1,5 mm² będzie wystarczający dla obrotomierza, ale zawsze sprawdź specyfikację urządzenia. Ważna jest również izolacja musi być odporna na temperaturę, oleje i wilgoć, typowa dla środowiska samochodowego. Jeśli chodzi o konektory, polecam te zaciskane (np. oczkowe, widełkowe, płaskie) z dodatkową izolacją termokurczliwą. Zapewniają one pewne i trwałe połączenie, które jest odporne na wibracje i korozję. Unikaj prowizorycznych połączeń na "skrętkę" i taśmę izolacyjną to proszenie się o problemy w przyszłości.

Identyfikacja wyjść w alternatorze: Gdzie szukać tajemniczego zacisku "W"?

Zlokalizowanie zacisku "W" na alternatorze to często pierwszy i najważniejszy krok. Zazwyczaj jest to pojedynczy konektor lub mała śruba, często nieco oddzielona od głównych złączy zasilania (gruby przewód +B i cienki D+ lub L). Może być oznaczony literą "W", ale jak już wspomniałem, czasami spotkasz się z "P", "S" lub "AC-tap". Jeśli nie ma żadnego oznaczenia, a widzisz kilka wolnych konektorów, z pomocą przyjdzie multimetr. Uruchom silnik i miernikiem ustawionym na pomiar napięcia przemiennego (AC) sprawdź napięcie na podejrzanych zaciskach. Na zacisku "W" powinno pojawić się napięcie przemienne, którego wartość będzie rosła wraz ze wzrostem obrotów silnika. To jest właśnie ten sygnał, którego szukamy!

Podłączenie obrotomierza krok po kroku

Krok 1: Lokalizacja i ocena alternatora czy ma fabryczne wyjście sygnału?

Pierwszym krokiem jest fizyczne zlokalizowanie alternatora w komorze silnika. Zazwyczaj znajduje się on z przodu silnika, napędzany paskiem klinowym. Po zlokalizowaniu, dokładnie go obejrzyj. Szukaj wspomnianego wcześniej zacisku "W". Może to być pojedynczy, mały konektor, często ukryty pod gumową osłoną lub po prostu śruba, do której nie jest podłączony żaden przewód. Jeśli znajdziesz takie wyjście, to masz ułatwione zadanie. Jeśli nie, nie martw się w dalszej części artykułu omówimy, co zrobić w takiej sytuacji. Pamiętaj, aby przed rozpoczęciem jakichkolwiek prac odłączyć akumulator!

Krok 2: Prowadzenie przewodów schemat podłączenia zasilania, masy i sygnału.

Teraz przejdźmy do właściwego podłączenia. Schemat jest zazwyczaj prosty i uniwersalny dla większości obrotomierzy. Zawsze jednak warto sprawdzić instrukcję dołączoną do konkretnego urządzenia.

  1. Podłączenie zasilania (+12V po stacyjce): Ten przewód (zazwyczaj czerwony) należy podłączyć do źródła stałego prądu +12V, które pojawia się dopiero po przekręceniu kluczyka w stacyjce (pozycja "zapłon"). Możesz znaleźć takie miejsce w skrzynce bezpieczników lub przy radiu. Zabezpiecz to połączenie bezpiecznikiem, jeśli obrotomierz nie ma wbudowanego.
  2. Podłączenie masy (GND): Przewód masowy (zazwyczaj czarny) podłącz do karoserii pojazdu lub do punktu masowego silnika. Upewnij się, że połączenie jest czyste i solidne, ponieważ słaba masa to częsta przyczyna problemów.
  3. Podłączenie sygnału (do zacisku "W" alternatora): To jest ten kluczowy przewód (często zielony lub żółty), który łączysz bezpośrednio z zaciskiem "W" na alternatorze. Użyj solidnego konektora, który zapewni trwałe połączenie.
  4. Opcjonalnie: podłączenie podświetlenia obrotomierza: Jeśli obrotomierz ma podświetlenie (zazwyczaj przewód pomarańczowy lub niebieski), podłącz go do przewodu, na którym pojawia się +12V po włączeniu świateł pozycyjnych lub mijania. Dzięki temu podświetlenie będzie działać razem z resztą deski rozdzielczej.

Po wykonaniu połączeń, starannie poprowadź przewody. Unikaj ostrych krawędzi, ruchomych części silnika i miejsc narażonych na wysoką temperaturę. Użyj opasek zaciskowych, aby przewody były uporządkowane i bezpieczne, zarówno w komorze silnika, jak i w kabinie. Estetyka i bezpieczeństwo idą tu w parze.

Krok 3: Bezpieczne podpięcie do instalacji pojazdu jak uniknąć zwarcia?

Zanim zaczniesz podłączać przewody do istniejącej instalacji pojazdu, jeszcze raz przypominam o odłączeniu ujemnej klemy akumulatora! To podstawa, by uniknąć przypadkowego zwarcia, które mogłoby uszkodzić elektronikę, a nawet spowodować pożar. Wszystkie połączenia wykonuj starannie. Jeśli używasz konektorów zaciskowych, upewnij się, że są one odpowiednio zaciśnięte i że przewód nie wysunie się pod wpływem wibracji. Miejsca łączeń, zwłaszcza te w komorze silnika, muszą być solidnie zaizolowane, najlepiej za pomocą rurek termokurczliwych, które zapewniają szczelność i odporność na warunki zewnętrzne. Unikaj "skrętek" i prowizorycznych połączeń, które są źródłem większości problemów z elektryką w przyszłości.

Krok 4: Pierwsze uruchomienie i wstępna weryfikacja działania.

Po zakończeniu wszystkich połączeń i upewnieniu się, że wszystko jest solidnie zaizolowane i bezpiecznie poprowadzone, możesz podłączyć akumulator. Następnie uruchom silnik. Obserwuj obrotomierz. Wskazówka powinna się podnieść i reagować na dodawanie gazu. Na tym etapie nie oczekuj idealnie precyzyjnych wskazań konieczna będzie jeszcze kalibracja, o której opowiem za chwilę. Ważne jest, aby obrotomierz w ogóle działał i reagował na zmiany obrotów silnika. Jeśli wskazówka drży, nie podnosi się lub wskazuje absurdalne wartości, wróć do diagnostyki, którą również omówię w dalszej części artykułu.

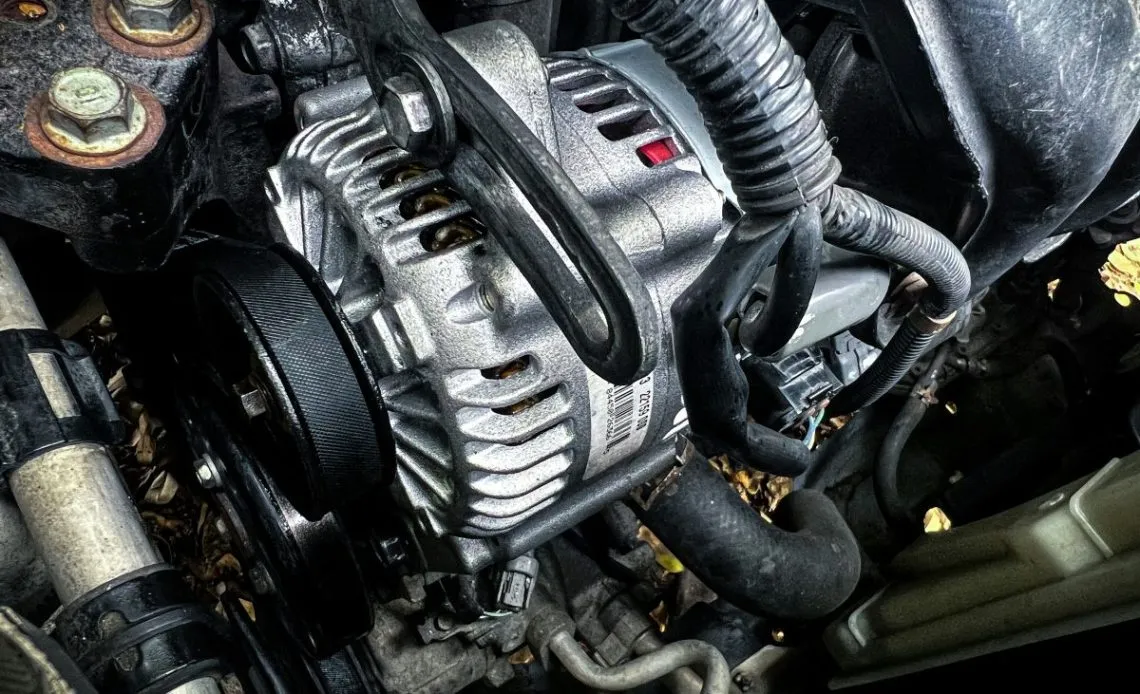

Alternator bez wyjścia W modyfikacja

Mój alternator nie ma wyjścia "W" co teraz

To niestety częsty problem, zwłaszcza w nowszych lub regenerowanych alternatorach, które fabrycznie nie przewidują wyprowadzenia sygnału "W". Ale spokojnie, nie oznacza to, że musisz rezygnować z obrotomierza. Mam dla Ciebie dwa rozwiązania.

Metoda dla odważnych: Jak samodzielnie dorobić wyjście "W" w alternatorze?

Ta metoda wymaga nieco więcej zręczności i podstawowej wiedzy z zakresu elektryki, ale jest w pełni wykonalna i często stosowana.

  1. Demontaż alternatora: Najpierw musisz zdemontować alternator z pojazdu.
  2. Rozbiórka obudowy: Ostrożnie rozbierz obudowę alternatora, aby uzyskać dostęp do jego wnętrza, a konkretnie do uzwojenia stojana.
  3. Lokalizacja uzwojeń stojana: Zobaczysz trzy uzwojenia stojana, które są połączone w gwiazdę lub trójkąt. Ich końce są podłączone do mostka prostowniczego (diody).
  4. Dolutowanie przewodu: Twoim zadaniem jest dolutowanie cienkiego przewodu (np. 0,5 mm²) do jednego z wyprowadzeń cewki stojana, zanim sygnał trafi na mostek diodowy. Ważne jest, aby to było przed prostownikiem!
  5. Wyprowadzenie przewodu: Przewód ten należy następnie wyprowadzić na zewnątrz obudowy alternatora, najlepiej przez mały otwór, który uszczelnisz silikonem lub klejem. Możesz również wykorzystać jakiś wolny otwór w obudowie.
  6. Montaż i test: Złóż alternator, zamontuj go w pojeździe i podłącz obrotomierz do nowo dorobionego wyjścia.

Pamiętaj, że ta operacja wiąże się z ryzykiem uszkodzenia alternatora, jeśli nie będziesz ostrożny. Jeśli nie czujesz się na siłach, lepiej rozważ alternatywę.

Alternatywa bez rozbierania: Zastosowanie zewnętrznego czujnika obrotów.

Jeśli nie chcesz ryzykować rozbierania alternatora, istnieje prostsze rozwiązanie. Możesz zastosować zewnętrzny czujnik indukcyjny. Taki czujnik montuje się w pobliżu koła pasowego alternatora lub wału korbowego. Wykrywa on zmiany pola magnetycznego generowane przez obracające się elementy, a następnie przetwarza je na sygnał impulsowy, który może być odczytany przez obrotomierz. Inną opcją jest zakup specjalnego adaptera sygnału obrotów, który podłącza się do przewodu zasilającego alternator (D+ lub B+) i z niego generuje sygnał dla obrotomierza. To rozwiązanie jest zazwyczaj droższe niż samodzielne dorabianie wyjścia, ale za to znacznie mniej inwazyjne i bezpieczniejsze dla alternatora.

Porównanie metod: Które rozwiązanie jest lepsze dla Ciebie?

Aby ułatwić Ci decyzję, przygotowałem krótkie porównanie obu metod:

Cecha Dorabianie wyjścia 'W' w alternatorze Zewnętrzny czujnik/adapter
Koszt Niski (głównie przewód, cyna) Wyższy (koszt czujnika/adaptera)
Złożoność Wysoka (demontaż, lutowanie, precyzja) Niska (montaż czujnika, podłączenie)
Ryzyko uszkodzenia Wysokie (możliwość uszkodzenia alternatora) Niskie (brak ingerencji w alternator)
Trwałość rozwiązania Bardzo wysoka (integralna część alternatora) Wysoka (zależna od jakości czujnika/adaptera)
Wymagane narzędzia/umiejętności Zaawansowane (lutownica, wiedza o budowie alternatora) Podstawowe (klucze, śrubokręty, miernik)

Klucz do precyzji jak prawidłowo skalibrować obrotomierz

Dlaczego wskazania mogą być błędne i jak to naprawić?

Po podłączeniu obrotomierza do alternatora, bardzo rzadko zdarza się, aby wskazania były od razu idealnie precyzyjne. Dlaczego? Głównym powodem jest przełożenie między kołem pasowym wału korbowego a kołem pasowym alternatora. Różne silniki i alternatory mają różne średnice kół pasowych, co wpływa na to, ile obrotów wykona alternator na jeden obrót wału korbowego. Obrotomierz potrzebuje tej informacji, aby prawidłowo przeliczyć częstotliwość sygnału "W" na rzeczywiste obroty silnika. Problem ten rozwiązuje się poprzez kalibrację, czyli dostosowanie obrotomierza do specyfiki konkretnego pojazdu.

Regulacja za pomocą potencjometru: Prosta metoda na dokładne wskazania.

Większość obrotomierzy, zwłaszcza tych przeznaczonych do podłączenia pod alternator, posiada na tylnej ściance mały potencjometr regulacyjny. To właśnie on służy do kalibracji. Oto jak to zrobić krok po kroku:

  1. Uruchom silnik: Rozgrzej silnik do normalnej temperatury pracy.
  2. Uzyskaj punkt odniesienia: To najważniejszy element. Potrzebujesz znać rzeczywiste obroty silnika w danym momencie. Możesz to zrobić na kilka sposobów:
    • Jeśli masz dostęp do profesjonalnego tachometru (np. warsztatowego), użyj go.
    • W przypadku ciągników rolniczych, często na pompie wtryskowej jest śruba regulacyjna, która pozwala ustawić obroty biegu jałowego. Możesz znać ich wartość z instrukcji.
    • Jeśli znasz obroty maksymalne silnika (np. z danych technicznych), możesz spróbować ustawić je na wysokich obrotach.
    • Najlepiej jest znaleźć punkt, w którym masz pewność co do rzeczywistych obrotów (np. bieg jałowy, jeśli masz pewność co do jego wartości).
  3. Regulacja potencjometrem: Delikatnie obracaj potencjometrem (zazwyczaj małym śrubokrętem) na obrotomierzu, obserwując jego wskazania. Dąż do tego, aby wskazania obrotomierza były zgodne z rzeczywistymi obrotami silnika, które znasz z punktu odniesienia.
  4. Weryfikacja: Po wstępnej regulacji, zmieniaj obroty silnika i sprawdzaj, czy obrotomierz reaguje płynnie i czy wskazania są spójne w całym zakresie. Może być konieczne kilkukrotne powtórzenie kalibracji, aby uzyskać optymalną precyzję.

Kiedy warto skorzystać z profesjonalnego tachometru do kalibracji?

Chociaż kalibracja za pomocą potencjometru jest skuteczna, to jednak w niektórych sytuacjach warto skorzystać z zewnętrznego, precyzyjnego tachometru. Mówię tu o sytuacjach, gdy zależy Ci na maksymalnej dokładności wskazań, na przykład w pojazdach, gdzie precyzyjne monitorowanie obrotów jest kluczowe dla optymalnej pracy (np. w niektórych maszynach rolniczych, gdzie obroty WOM są ściśle związane z obrotami silnika). Profesjonalny tachometr (często indukcyjny, mierzący obroty bezpośrednio na przewodzie wysokiego napięcia lub na wale) zapewni Ci pewny punkt odniesienia, dzięki któremu kalibracja będzie znacznie dokładniejsza. Warto rozważyć wizytę w warsztacie, który dysponuje takim sprzętem, jeśli sam nie masz do niego dostępu.

Przeczytaj również: Zmień alternator w silnik BLDC! Wydajny napęd DIY krok po kroku

Najczęstsze problemy i ich rozwiązania

Nawet przy najlepszych chęciach i staraniach, czasem pojawiają się problemy. Jako Marek Zalewski, zebrałem najczęstsze usterki i ich rozwiązania, abyś mógł szybko zdiagnozować i naprawić swój obrotomierz.

Problem: Wskazówka obrotomierza drży lub "pływa" co jest przyczyną?

  • Luźne połączenia: Sprawdź wszystkie połączenia elektryczne, zwłaszcza te do alternatora i do obrotomierza. Słaby styk może powodować niestabilny sygnał.
  • Słaba masa: Upewnij się, że przewód masowy obrotomierza jest solidnie podłączony do czystego punktu masowego na karoserii lub silniku. Korozja lub luźne połączenie masy to bardzo częsta przyczyna "pływania" wskazówki.
  • Zakłócenia elektryczne: Czasem przewód sygnałowy jest prowadzony zbyt blisko innych przewodów generujących zakłócenia (np. wysokiego napięcia). Spróbuj poprowadzić go inną drogą lub użyj przewodu ekranowanego.
  • Uszkodzony przewód sygnałowy: Sprawdź ciągłość przewodu od alternatora do obrotomierza. Może być przetarty lub uszkodzony.
  • Problemy z alternatorem: W rzadkich przypadkach, niestabilny sygnał może pochodzić z samego alternatora (np. uszkodzony mostek diodowy lub uzwojenie stojana). Wymaga to diagnostyki alternatora.

Problem: Obrotomierz nie działa w ogóle gdzie szukać usterki?

  1. Sprawdź zasilanie (+12V): Za pomocą multimetru sprawdź, czy na przewodzie zasilającym obrotomierz (po stacyjce) pojawia się napięcie +12V. Sprawdź też bezpiecznik.
  2. Sprawdź masę (GND): Upewnij się, że przewód masowy ma prawidłowe połączenie z masą pojazdu. Zmierz oporność między masą obrotomierza a karoserią powinna być bliska zeru.
  3. Sprawdź ciągłość przewodu sygnałowego: Odłącz przewód sygnałowy od alternatora i obrotomierza, a następnie sprawdź jego ciągłość multimetrem.
  4. Sprawdź wyjście "W" alternatora: Uruchom silnik i zmierz napięcie przemienne (AC) na zacisku "W" alternatora. Powinno pojawić się napięcie, które rośnie wraz z obrotami. Jeśli nie ma napięcia, problem leży w alternatorze lub w braku fabrycznego wyjścia "W" (patrz sekcja "Mój alternator nie ma wyjścia 'W' co teraz").
  5. Sprawdź sam obrotomierz: Jeśli wszystkie powyższe punkty są w porządku, możliwe, że uszkodzony jest sam obrotomierz. Możesz spróbować podłączyć go do innego źródła sygnału (jeśli masz taką możliwość) lub oddać do sprawdzenia.

Problem: Wskazania są rażąco zaniżone lub zawyżone mimo prób kalibracji.

Jeśli mimo wielokrotnych prób kalibracji wskazania obrotomierza są nadal rażąco błędne, problem może być bardziej złożony. Po pierwsze, upewnij się, że masz prawidłowy punkt odniesienia do kalibracji być może obroty, na których się opierasz, są błędne. Po drugie, sprawdź, czy obrotomierz jest przeznaczony do pracy z sygnałem z alternatora (niektóre obrotomierze są dedykowane do sygnału z cewki zapłonowej, co daje inną liczbę impulsów na obrót). Jeśli obrotomierz jest prawidłowy, a kalibracja nie pomaga, może to wskazywać na uszkodzenie wewnętrzne obrotomierza lub, w rzadkich przypadkach, na bardzo nietypowe zachowanie sygnału z alternatora. W takiej sytuacji warto skonsultować się z elektrykiem samochodowym lub rozważyć wymianę obrotomierza.

FAQ - Najczęstsze pytania

To wyjście sygnału prądu przemiennego z uzwojenia stojana, zanim trafi on na mostek prostowniczy. Jego częstotliwość jest proporcjonalna do obrotów silnika i służy do podłączenia obrotomierza w starszych pojazdach, ciągnikach czy łodziach.

Możesz samodzielnie dorobić wyjście, lutując przewód do uzwojenia stojana (wymaga demontażu), lub zastosować zewnętrzny czujnik indukcyjny/adapter sygnału. Wybór zależy od Twoich umiejętności i budżetu, a także stopnia ingerencji w alternator.

Kalibracja jest niezbędna, ponieważ wskazania zależą od przełożenia kół pasowych wału korbowego i alternatora. Pozwala to na precyzyjne dopasowanie obrotomierza do specyfiki Twojego silnika i uzyskanie dokładnych wskazań, zazwyczaj za pomocą potencjometru.

Drżenie wskazówki często wynika z luźnych połączeń, słabej masy, zakłóceń elektrycznych lub uszkodzonego przewodu sygnałowego. Należy sprawdzić wszystkie połączenia, ciągłość przewodów oraz upewnić się, że masa jest solidna i czysta.
