Podłączenie alternatora: Poradnik krok po kroku uniknij błędów!

Wymiana lub podłączenie alternatora to zadanie, które wielu właścicieli samochodów może wykonać samodzielnie, oszczędzając czas i pieniądze. Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez cały proces, od przygotowania, przez identyfikację złączy, aż po finalne testy, zapewniając bezpieczne i prawidłowe działanie układu ładowania w Twoim pojeździe.

Przygotowanie do pracy: Bezpieczeństwo i niezbędne narzędzia

Zanim w ogóle pomyślisz o dotknięciu alternatora, musisz wykonać absolutnie kluczowy krok: bezwzględnie odłącz ujemną klemę (-) akumulatora. Moje doświadczenie pokazuje, że to najczęstszy błąd, który prowadzi do poważnych problemów. Odłączenie akumulatora to nie tylko kwestia ostrożności to podstawa bezpieczeństwa. Zapobiegasz w ten sposób przypadkowym zwarciom, które mogą uszkodzić delikatną elektronikę pojazdu (np. ECU), a w skrajnych przypadkach nawet doprowadzić do pożaru. Pamiętaj, że prąd w instalacji samochodowej, choć niskiego napięcia, ma bardzo duże natężenie, co czyni go niebezpiecznym.

Aby sprawnie przeprowadzić wymianę lub podłączenie alternatora, przygotuj sobie następujące narzędzia:

• Klucze nasadowe i płaskie (najczęściej w rozmiarach 10, 13, 15, 17 mm)
• Śrubokręty (krzyżakowy i płaski)
• Miernik uniwersalny (multimetr) do sprawdzenia napięcia ładowania
• Ewentualnie ściągacz do paska lub specjalny klucz do napinacza (jeśli jest automatyczny)
• Szczotka druciana lub papier ścierny do czyszczenia styków
• Odtłuszczacz do elektryki (opcjonalnie)
• Latarka czołowa (często przydatna w ciasnych przestrzeniach)

Niezależnie od marki czy modelu samochodu, zasada działania alternatora i jego podstawowe złącza są do siebie bardzo podobne. Choć ich umiejscowienie i kształt wtyczek mogą się różnić, zawsze znajdziesz te same kluczowe punkty podłączenia. Ważne jest, abyś potrafił je wizualnie zidentyfikować, zanim zaczniesz cokolwiek podłączać. Zrozumienie funkcji każdego złącza pozwoli Ci uniknąć błędów i zapewni prawidłowe działanie układu ładowania.

Złącza alternatora: Rozpoznaj i zrozum ich funkcje

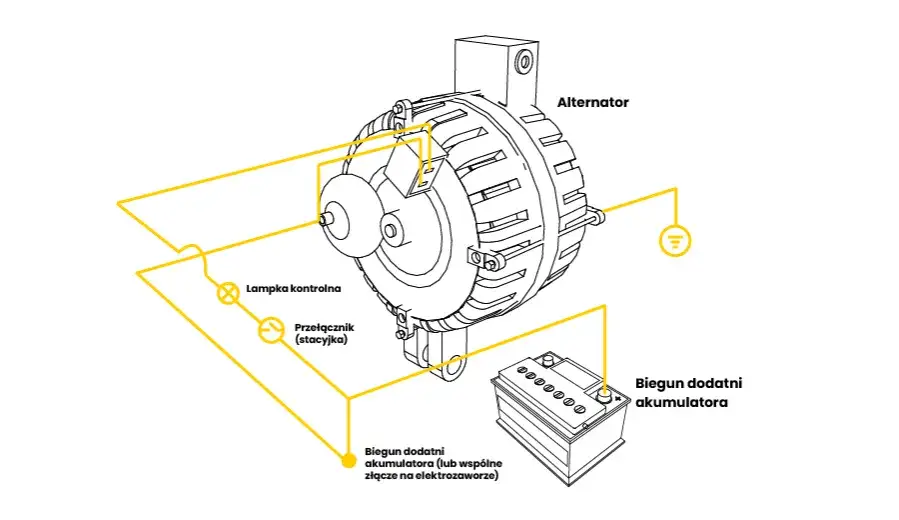

Złącze B+ to serce układu ładowania. Jest to główne, grube wyjście prądowe alternatora, najczęściej oznaczane jako "B+" lub "BAT". Zazwyczaj podłączony jest do niego gruby, czerwony kabel, który prowadzi bezpośrednio do dodatniej klemy (+) akumulatora. To właśnie przez ten przewód alternator przesyła wyprodukowany prąd do całej instalacji elektrycznej samochodu oraz ładuje akumulator. Czystość i solidność tego połączenia są absolutnie kluczowe, ponieważ wszelkie opory na tym styku mogą prowadzić do niedoładowania akumulatora i przegrzewania się przewodu.

Kolejnym ważnym złączem jest D+, często oznaczane również jako L, IG lub 61. Jest to wyjście, które odpowiada za sterowanie kontrolką ładowania na desce rozdzielczej. Kiedy uruchamiasz silnik, a alternator zaczyna pracować i generować prąd, napięcie na tym zacisku wzrasta, co powoduje zgaśnięcie kontrolki akumulatora. Jest to również kluczowy element obwodu wzbudzenia alternatora; bez niego alternator może nie rozpocząć ładowania lub ładować nieprawidłowo.

Niektóre alternatory, szczególnie te stosowane w silnikach Diesla, posiadają dodatkowe złącze oznaczone jako W (lub P, S). Jest to wyjście sygnału obrotów, które generuje impulsy proporcjonalne do prędkości obrotowej alternatora. Sygnał ten jest wykorzystywany głównie do sterowania obrotomierzem w samochodach z silnikiem Diesla. W wielu silnikach benzynowych to złącze często pozostaje niepodłączone, ponieważ obrotomierz jest sterowany sygnałem z układu zapłonowego.

Pamiętaj, że obudowa alternatora pełni funkcję masy (-). Oznacza to, że musi być ona solidnie połączona z blokiem silnika, który z kolei jest połączony z ujemną klemą akumulatora. Dobre połączenie masowe jest tak samo ważne jak prawidłowe podłączenie przewodów zasilających. Słabe połączenie masowe może prowadzić do spadków napięcia, niestabilnego ładowania, a nawet uszkodzenia alternatora z powodu przegrzewania się.

Instrukcja podłączania alternatora: Od mocowania do finalnej kontroli

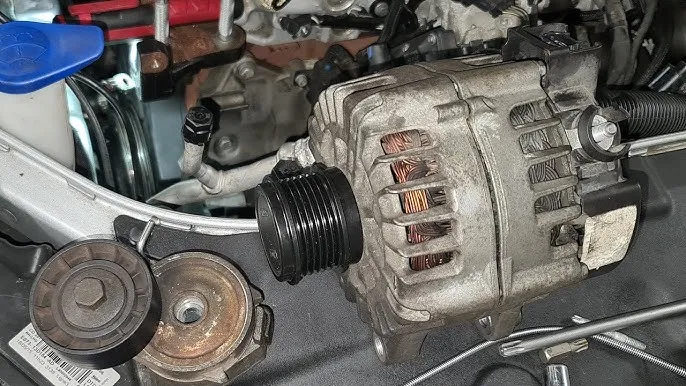

Po zidentyfikowaniu wszystkich złączy i upewnieniu się, że akumulator jest odłączony, możesz przystąpić do fizycznego montażu alternatora. Umieść go w jego gnieździe montażowym, upewniając się, że wszystkie otwory montażowe pokrywają się z otworami w bloku silnika lub wsporniku. Następnie dokręć śruby mocujące z odpowiednią siłą, aby alternator był stabilnie i prawidłowo umiejscowiony. Luźno zamocowany alternator może prowadzić do wibracji, hałasów i przedwczesnego zużycia.

Teraz czas na pasek wielorowkowy to on przenosi napęd z silnika na alternator. Prawidłowe napięcie paska jest kluczowe dla efektywnego ładowania i długiej żywotności podzespołów. Oto jak to zrobić:

1. Załóż pasek: Ostrożnie nałóż pasek na koła pasowe, zaczynając od największego koła (zazwyczaj wału korbowego), a następnie prowadząc go przez wszystkie rolki prowadzące i napinające, kończąc na kole pasowym alternatora. Upewnij się, że pasek jest prawidłowo ułożony we wszystkich rowkach.
2. Wstępne napięcie: Jeśli masz manualny napinacz, poluzuj śrubę mocującą alternator i użyj dźwigni lub odpowiedniego narzędzia, aby napiąć pasek. Jeśli masz automatyczny napinacz, zazwyczaj wystarczy zwolnić blokadę, a sprężyna napnie pasek samodzielnie.
3. Sprawdzenie napięcia: Po wstępnym napięciu, sprawdź ugięcie paska. Prawidłowe ugięcie paska pod naciskiem kciuka (około 10 kg siły) powinno wynosić około 1-1,5 cm na najdłuższym odcinku między kołami. Zbyt luźny pasek będzie się ślizgał, piszczał i nie zapewni pełnej mocy ładowania, co doprowadzi do niedoładowania akumulatora. Z kolei zbyt mocne napięcie nadmiernie obciąża łożyska alternatora, pompy wody i innych podzespołów, skracając ich żywotność.
4. Dokręcenie: Po uzyskaniu prawidłowego napięcia, solidnie dokręć wszystkie śruby mocujące alternator lub blokujące napinacz, aby pasek nie poluzował się podczas pracy silnika.

Następnie podłącz główny, gruby przewód B+. Upewnij się, że końcówka przewodu jest czysta i pozbawiona korozji. Przykręć ją mocno do zacisku B+ na alternatorze. To połączenie musi być bardzo solidne i mieć jak najmniejszą rezystancję, aby uniknąć spadków napięcia i przegrzewania się. Pamiętaj, że akumulator podłączamy jako ostatni, po wykonaniu wszystkich innych połączeń, aby uniknąć przypadkowego iskrzenia lub zwarcia.

Teraz wpinamy wtyczkę wzbudzenia do złącza D+ (lub L, IG, 61). Ta wtyczka zazwyczaj ma kilka pinów i jest dedykowana dla danego modelu alternatora. Upewnij się, że wtyczka jest solidnie osadzona i zablokowana, jeśli posiada mechanizm blokujący. Jeśli Twój alternator posiada również złącze W, podłącz do niego odpowiedni przewód, jeśli jest on wykorzystywany w Twoim pojeździe (np. do obrotomierza w dieslu).

Zanim podłączysz akumulator, wykonaj ostatnią, dokładną kontrolę wzrokową. Sprawdź, czy wszystkie połączenia elektryczne są czyste, mocne i dobrze dokręcone. Upewnij się, że pasek wielorowkowy jest prawidłowo napięty i ułożony. Sprawdź, czy żadne przewody nie są luźne, nie ocierają się o ruchome części silnika ani nie są narażone na przegrzewanie. Ta chwila uwagi może oszczędzić Ci wielu problemów w przyszłości.

Sprawdzenie działania alternatora: Testy i interpretacja wyników

Po wykonaniu wszystkich połączeń i ponownym podłączeniu akumulatora, nadszedł moment na pierwszy test. Uruchom silnik i natychmiast zwróć uwagę na kontrolkę ładowania akumulatora na desce rozdzielczej. Powinna ona świecić przez kilka sekund, a następnie zgasnąć, gdy tylko alternator zacznie prawidłowo ładować. Jeśli kontrolka świeci się ciągle, żarzy się lub nie gaśnie po kilku sekundach, oznacza to problem z ładowaniem i należy natychmiast wyłączyć silnik w celu diagnostyki.

Aby upewnić się, że alternator pracuje prawidłowo, należy zmierzyć napięcie ładowania za pomocą multimetru. Oto jak to zrobić krok po kroku:

1. Ustaw multimetr: Przełącz multimetr na pomiar napięcia stałego (DCV) i wybierz zakres 20V.
2. Pomiar przy wyłączonym silniku: Przyłóż czerwoną sondę multimetru do dodatniej klemy (+) akumulatora, a czarną do ujemnej klemy (-) akumulatora. Odczytaj napięcie. Powinno ono wynosić około 12,4 V - 12,8 V dla w pełni naładowanego akumulatora.
3. Pomiar przy włączonym silniku (bez obciążenia): Uruchom silnik i pozwól mu pracować na biegu jałowym. Powtórz pomiar napięcia na klemach akumulatora. Napięcie powinno wzrosnąć i utrzymywać się w prawidłowym zakresie.
4. Pomiar przy włączonym silniku (z obciążeniem): Włącz różne odbiorniki prądu, takie jak światła drogowe, radio, wentylator nawiewu na maksymalną moc, podgrzewanie tylnej szyby. Ponownie zmierz napięcie na klemach akumulatora. Napięcie nie powinno spaść znacząco poniżej prawidłowego zakresu.

Prawidłowe napięcie ładowania alternatora, mierzone na klemach akumulatora przy pracującym silniku, powinno mieścić się w zakresie od 13,9 V do 14,5 V. To jest optymalne napięcie dla większości akumulatorów i instalacji samochodowych. Co powinno Cię zaniepokoić?

• Poniżej 13,8 V: Oznacza brak lub niedostateczne ładowanie. Akumulator będzie się rozładowywał, co w końcu uniemożliwi uruchomienie pojazdu.
• Powyżej 14,8 V: Wskazuje na nadmierne ładowanie. Może to prowadzić do "zagotowania" elektrolitu w akumulatorze, jego szybkiego zużycia, a także uszkodzenia delikatnej elektroniki w samochodzie.

W obu przypadkach konieczna jest natychmiastowa diagnostyka i naprawa, aby uniknąć dalszych uszkodzeń.

Aby przeprowadzić test pod obciążeniem, po prostu włącz jak najwięcej odbiorników prądu w samochodzie światła mijania, światła drogowe, radio, klimatyzację, wentylator nawiewu na maksymalną moc, podgrzewanie tylnej szyby. Obserwuj miernik. Napięcie ładowania nie powinno spaść poniżej 13,5 V. Jeśli napięcie znacząco spada, oznacza to, że alternator nie jest w stanie dostarczyć wystarczającej mocy pod obciążeniem, co może wskazywać na jego słabą wydajność lub problem z regulatorem napięcia.

Typowe problemy po podłączeniu alternatora i ich rozwiązania

Jednym z najczęstszych i najbardziej frustrujących objawów po podłączeniu alternatora jest świecąca się lub żarząca kontrolka akumulatora na desce rozdzielczej po uruchomieniu silnika. Moje doświadczenie pokazuje, że najczęściej jest to sygnał problemu z ładowaniem. Potencjalne przyczyny to:

• Brak ładowania (alternator nie generuje prądu).
• Problemy z regulatorem napięcia (nieprawidłowo kontroluje napięcie).
• Uszkodzone diody prostownicze w alternatorze.
• Słabe lub skorodowane połączenia elektryczne (np. na zacisku B+ lub D+).
• Uszkodzony przewód wzbudzenia (D+).

Zawsze zacznij od sprawdzenia najprostszych rzeczy, zanim zaczniesz rozbierać alternator.

Jeśli mimo zamontowania nowego alternatora nadal masz brak ładowania, musisz przeprowadzić systematyczną diagnostykę. Najpierw dokładnie sprawdź wszystkie połączenia elektryczne czy są czyste, mocne i prawidłowo dokręcone. Następnie zweryfikuj napięcie paska wielorowkowego zbyt luźny pasek będzie się ślizgał. Sprawdź również integralność okablowania, szczególnie przewodu wzbudzenia (D+) oraz grubego przewodu zasilającego (B+). Czasami problemem może być uszkodzony przewód masowy silnika lub alternatora. Jeśli wszystko wygląda na prawidłowe, a ładowania nadal nie ma, być może masz do czynienia z wadliwym alternatorem lub uszkodzonym regulatorem napięcia.

Piszczący pasek po montażu alternatora to irytujący, ale często łatwy do rozwiązania problem. Najczęściej przyczyną jest zbyt luźne napięcie paska. Pasek, który nie jest odpowiednio napięty, ślizga się po kołach pasowych, generując charakterystyczny pisk, zwłaszcza przy zwiększaniu obrotów silnika lub włączaniu większych odbiorników prądu. Inne przyczyny to zużycie samego paska (spękany, stwardniały), zabrudzenie kół pasowych lub zużyte rolki prowadzące/napinające. Aby go uciszyć, należy ponownie sprawdzić i prawidłowo napiąć pasek, a w razie potrzeby wymienić go na nowy lub wyczyścić koła pasowe.

Podłączanie alternatora, choć wydaje się prostą czynnością, niesie ze sobą pewne zagrożenia, jeśli nie przestrzega się zasad bezpieczeństwa. Odwrotne podłączenie biegunów akumulatora (chociaż rzadkie przy odłączaniu tylko minusa) lub przypadkowe zwarcie podczas podłączania przewodów może doprowadzić do natychmiastowego uszkodzenia alternatora (szczególnie diod prostowniczych), a także innych elementów instalacji elektrycznej. Nigdy nie podłączaj akumulatora bez upewnienia się, że wszystkie połączenia alternatora są prawidłowe. Zawsze pracuj ostrożnie, a w razie wątpliwości, lepiej skonsultować się z doświadczonym mechanikiem. Pamiętaj, że bezpieczeństwo i precyzja to podstawa.
