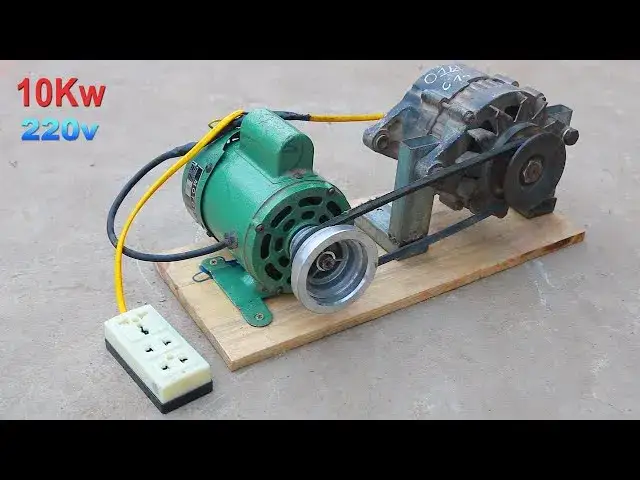

Jak zbudować generator 230V z alternatora? Oszczędź i zyskaj!

Ten artykuł to kompleksowy poradnik dla majsterkowiczów, który krok po kroku wyjaśnia, jak zbudować własny generator prądu 230V z alternatora samochodowego. Dowiesz się, jakie komponenty są potrzebne, jak je połączyć oraz na co zwrócić szczególną uwagę, aby stworzyć bezpieczne i funkcjonalne urządzenie.

Niezależność energetyczna w zasięgu ręki: kiedy agregat staje się niezbędny?

W dzisiejszych czasach, gdy niezawodność dostaw energii elektrycznej bywa poddawana próbie, posiadanie własnego źródła prądu staje się coraz bardziej atrakcyjne. Myślę, że każdy z nas spotkał się z sytuacją, gdy nagła awaria sieci energetycznej pozbawiła nas prądu na długie godziny. W takich momentach własny generator to nie tylko komfort, ale często konieczność pozwala utrzymać działanie podstawowych urządzeń domowych, takich jak lodówka, oświetlenie czy piec CO.

Ale to nie wszystko. Własnoręcznie zbudowany agregat 230V z alternatora samochodowego to również idealne rozwiązanie dla właścicieli działek rekreacyjnych, domków letniskowych czy warsztatów, gdzie dostęp do sieci energetycznej jest ograniczony lub w ogóle go brakuje. Dzięki niemu zyskujemy poczucie bezpieczeństwa i niezależności, co w moich oczach jest bezcenne. Możemy zasilać elektronarzędzia, naładować telefon czy po prostu cieszyć się wieczornym oświetleniem bez obaw o rachunki czy dostępność prądu.

Ile można zaoszczędzić? Porównanie kosztów budowy vs. zakupu gotowego agregatu

Jednym z głównych powodów, dla których coraz więcej osób decyduje się na samodzielną budowę generatora, są oczywiście koszty. Z mojego doświadczenia wynika, że orientacyjny koszt budowy takiego urządzenia w warunkach domowych waha się od 700 do 900 zł. Największą część tej kwoty pochłania zazwyczaj przetwornica napięcia, ale o tym za chwilę.

Porównując to z cenami gotowych agregatów o podobnej mocy, różnica jest naprawdę znacząca. Gotowe agregaty prądotwórcze o mocy wystarczającej do zasilenia podstawowych urządzeń domowych to wydatek rzędu 1500-3000 zł, a często nawet więcej, w zależności od marki i funkcji. Samodzielna konstrukcja pozwala więc na znaczną oszczędność, co czyni ten projekt niezwykle atrakcyjnym dla każdego majsterkowicza. To inwestycja, która szybko się zwraca, zwłaszcza jeśli posiadamy już niektóre komponenty, takie jak stary silnik spalinowy.

Komponenty do budowy generatora 230V co będzie potrzebne?

Zanim zabierzemy się do pracy, musimy zebrać wszystkie niezbędne elementy. Dobór odpowiednich komponentów to podstawa sukcesu i bezpieczeństwa naszego projektu. Przyjrzyjmy się, co dokładnie będzie nam potrzebne.

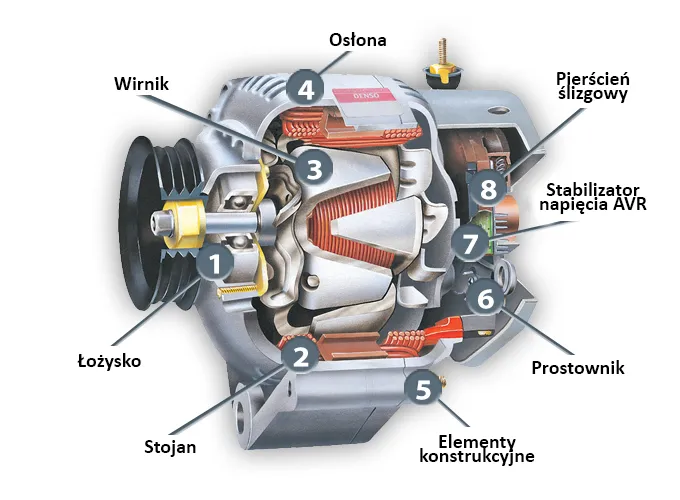

Serce układu: Jaki alternator samochodowy wybrać i gdzie go znaleźć?

Kluczowym elementem naszego generatora jest oczywiście alternator samochodowy. Nie każdy model jednak będzie równie dobry. Z mojego doświadczenia wynika, że najlepiej sprawdzają się alternatory o mocy od 50 do 150 amperów. Im większa moc, tym więcej prądu będziemy w stanie wygenerować. Bardzo popularne i polecane do takich projektów są alternatory od starszych modeli aut, np. Fiat 126p, ze względu na ich prostą konstrukcję i łatwość modyfikacji.

Inne często wykorzystywane modele to alternatory firm Bosch i Valeo o mocy 120-150A, które również są stosunkowo łatwo dostępne. Gdzie szukać takiego skarbu? Najlepszym miejscem są złomowiska samochodowe lub serwisy demontażu pojazdów. Tam można znaleźć sprawny alternator za około 100 zł, co jest naprawdę dobrą ceną. Przed zakupem zawsze warto sprawdzić jego stan, np. kręcąc kołem pasowym i upewniając się, że nie ma luzów na łożyskach.

Siła napędowa: Silnik spalinowy od kosiarki czy inna alternatywa?

Alternator sam w sobie nie wytworzy prądu potrzebuje napędu mechanicznego. Tutaj z pomocą przychodzi silnik spalinowy. Najczęściej wykorzystuje się małe silniki spalinowe o mocy 5-10 KM, które można pozyskać ze starych kosiarek, zagęszczarek, motopomp czy innych urządzeń ogrodowych. Silniki takie jak popularna Honda GX160 są doskonałym wyborem ze względu na ich niezawodność i dostępność części.

Kluczowe jest dopasowanie kół pasowych na wale silnika i alternatorze. Alternator potrzebuje wysokich obrotów do efektywnej pracy (zazwyczaj powyżej 2000-3000 obr./min), dlatego koło pasowe na silniku powinno być większe niż na alternatorze, aby uzyskać odpowiednie przełożenie. Pamiętaj, aby silnik był w dobrym stanie technicznym i miał regularnie serwisowany układ zapłonowy oraz gaźnik.

Magia przemiany: Jak dobrać przetwornicę napięcia (inwerter) 12V na 230V?

Alternator samochodowy generuje prąd stały o napięciu około 12-14V. Aby móc zasilać typowe urządzenia domowe, potrzebujemy prądu zmiennego 230V. Tutaj wkracza przetwornica napięcia, zwana również inwerterem. Jej rola jest prosta: zmienia prąd stały (DC) na prąd zmienny (AC).

Wybór przetwornicy jest bardzo ważny. Jeśli planujesz zasilać wrażliwą elektronikę, taką jak laptopy, telewizory, sprzęt audio czy nowoczesne piece CO z elektroniką, bezwzględnie zalecam przetwornicę z "pełnym sinusem" (czystą sinusoidą). Jest ona droższa niż przetwornice z modyfikowanym sinusem, ale generuje prąd o jakości zbliżonej do tego w gniazdku, co jest bezpieczne dla delikatnych urządzeń. Przetwornice z modyfikowanym sinusem mogą powodować przegrzewanie się, nieprawidłowe działanie, a nawet uszkodzenie wrażliwej elektroniki. Wybierz przetwornicę o mocy wystarczającej do zasilenia planowanych urządzeń, zawsze z pewnym zapasem (np. 1000W do zasilania urządzeń o łącznej mocy 700W).

Pozostałe kluczowe elementy: Akumulator, okablowanie i koło pasowe

• Akumulator: Jest niezbędny do rozruchu silnika, wzbudzenia alternatora oraz stabilizacji napięcia w układzie. Zalecana pojemność to 50-100 Ah. Akumulator będzie gromadził energię wytworzoną przez alternator, a następnie dostarczał ją do przetwornicy.
• Okablowanie: Nie oszczędzaj na kablach! Muszą one mieć odpowiedni przekrój, aby bezpiecznie przenosić wysokie prądy, zwłaszcza na odcinku między akumulatorem a przetwornicą. Zbyt cienkie kable będą się nagrzewać, powodując straty energii i stwarzając ryzyko pożaru. Zawsze sprawdzaj specyfikację przetwornicy i alternatora, aby dobrać odpowiednie przewody.
• Koło pasowe i pasek: Jak już wspomniałem, są kluczowe w mechanicznym połączeniu silnika z alternatorem. Muszą być precyzyjnie dopasowane, aby zapewnić optymalne obroty alternatora i uniknąć poślizgów, które zmniejszyłyby efektywność całego układu. Pamiętaj o regularnej kontroli napięcia paska.

Budowa generatora krok po kroku od części do działającego urządzenia

Kiedy mamy już wszystkie komponenty, możemy przystąpić do montażu. To jest ten moment, w którym teoria zamienia się w praktykę. Pamiętajmy o dokładności i bezpieczeństwie na każdym etapie.

Przygotowanie i montaż ramy: Stabilna podstawa to klucz do sukcesu

Solidna i stabilna rama to absolutna podstawa naszego generatora. Będzie ona utrzymywać wszystkie ciężkie komponenty i minimalizować wibracje podczas pracy. Ja zawsze staram się wykonać ramę z wytrzymałych materiałów, takich jak profile stalowe lub grubościenne kątowniki. Można ją spawać lub skręcać śrubami. Ważne jest, aby zapewnić odpowiednie punkty mocowania dla silnika, alternatora, akumulatora i przetwornicy. Dobrze zaprojektowana rama nie tylko zwiększa bezpieczeństwo, ale także ułatwia transport i konserwację urządzenia.

Jak prawidłowo połączyć silnik z alternatorem? Rola koła pasowego i paska

Mechaniczne połączenie silnika spalinowego z alternatorem jest kluczowe. Musimy zamontować koła pasowe na wałach obu urządzeń i połączyć je paskiem klinowym. Jak już wcześniej podkreślałem, koło pasowe na silniku powinno być większe niż na alternatorze, aby zapewnić odpowiednie przełożenie i wysokie obroty alternatora. Precyzyjne ustawienie kół tak, aby były w jednej linii jest niezwykle ważne. Niewspółosiowość spowoduje szybkie zużycie paska i łożysk. Po zamontowaniu paska należy go odpowiednio napiąć. Pasek nie powinien być ani zbyt luźny (będzie się ślizgał), ani zbyt mocno napięty (obciąży łożyska). Zazwyczaj lekki ugięcie paska pod naciskiem palca (około 1-2 cm) jest dobrym wskaźnikiem prawidłowego napięcia.

Schemat połączeń elektrycznych, który musisz znać: Alternator, akumulator i przetwornica

To jest serce naszego układu elektrycznego. Prawidłowe połączenia są absolutnie kluczowe dla bezpieczeństwa i efektywności.

1. Podłączenie alternatora do akumulatora: Wyjście prądowe alternatora (zazwyczaj grubszy przewód oznaczony B+ lub BAT) należy podłączyć do dodatniego bieguna akumulatora. Pamiętaj o bezpieczniku na tym odcinku! Alternator posiada również zacisk wzbudzenia (zazwyczaj D+ lub L), który należy podłączyć przez kontrolkę ładowania (lub rezystor) do plusa po stacyjce, aby alternator zaczął pracować. Jeśli alternator ma wbudowany regulator napięcia, to upraszcza sprawę.
2. Podłączenie akumulatora do przetwornicy: Przetwornica napięcia musi być podłączona bezpośrednio do akumulatora za pomocą grubych kabli o odpowiednim przekroju. Zawsze zwracaj uwagę na biegunowość: plus przetwornicy do plusa akumulatora, minus do minusa. Na tym odcinku, jak i na poprzednim, koniecznie zastosuj bezpiecznik o odpowiedniej wartości, zgodnej z mocą przetwornicy.
3. Uziemienie: Dla własnego bezpieczeństwa cały układ musi być prawidłowo uziemiony. Ramę generatora należy połączyć z bolcem uziemiającym w gniazdach 230V i dodatkowo uziemić do gruntu, np. za pomocą metalowego pręta wbitego w ziemię. To ochroni nas przed porażeniem w przypadku awarii izolacji.

Podłączenie panelu sterowania: Włączniki, kontrolki i gniazda 230V

Panel sterowania to element, który ułatwi nam obsługę generatora. Powinien zawierać niezbędne elementy, takie jak włącznik/wyłącznik (najlepiej typu "grzybek" do szybkiego awaryjnego wyłączenia), kontrolki pracy (np. kontrolka ładowania akumulatora, kontrolka pracy przetwornicy) oraz oczywiście gniazda 230V do podłączania urządzeń. Zawsze staram się, aby panel był czytelnie oznakowany, a wszystkie elementy były solidnie zamocowane i dobrze zaizolowane. Można również dodać woltomierz i amperomierz, aby monitorować parametry pracy generatora.

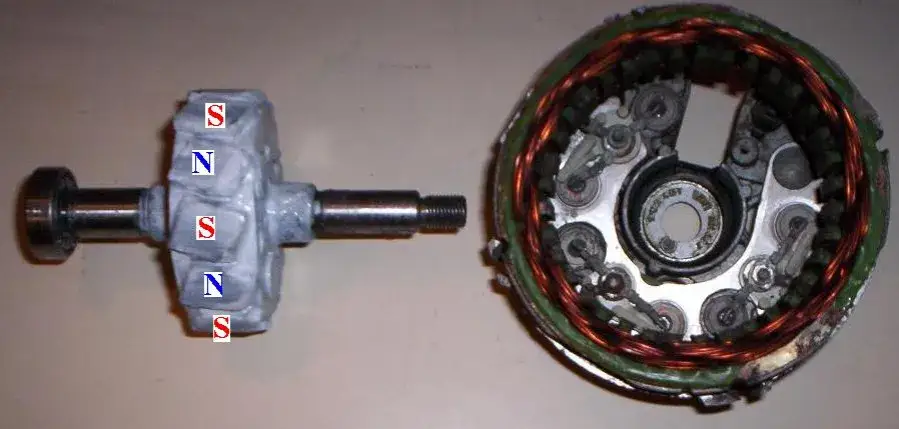

Zaawansowana modyfikacja alternatora magnesy neodymowe

Dla tych, którzy chcą wycisnąć z alternatora maksimum możliwości, istnieje zaawansowana modyfikacja polegająca na zastąpieniu uzwojenia wirnika magnesami neodymowymi. To rozwiązanie, które sam testowałem i które przynosi wymierne korzyści.

Dlaczego warto zastąpić uzwojenie magnesami? Wyjaśnienie korzyści

Standardowy alternator samochodowy wymaga prądu wzbudzenia, który jest pobierany z akumulatora, aby wytworzyć pole magnetyczne w wirniku. Ta energia jest tracona, a alternator zaczyna efektywnie ładować dopiero przy stosunkowo wysokich obrotach. Zastąpienie uzwojenia wirnika silnymi magnesami neodymowymi zmienia alternator w generator z magnesami trwałymi.

Główne korzyści to: znacznie zwiększona sprawność, zwłaszcza przy niższych obrotach, ponieważ nie ma strat na wzbudzenie. Taki generator może zacząć produkować prąd już przy bardzo niskich obrotach, co jest idealne np. do elektrowni wiatrowych, ale także do naszego agregatu, gdzie silnik spalinowy nie zawsze pracuje na maksymalnych obrotach. Dodatkowo eliminujemy potrzebę zasilania wzbudzenia z akumulatora, co upraszcza układ elektryczny i zmniejsza obciążenie akumulatora.

Praktyczny poradnik: Jak bezpiecznie przeprowadzić przeróbkę wirnika?

Modyfikacja ta wymaga precyzji i ostrożności, ale jest wykonalna dla doświadczonego majsterkowicza.

1. Demontaż wirnika: Najpierw musimy bezpiecznie zdemontować alternator, a następnie wyjąć z niego wirnik. Pamiętaj o oznaczeniu pozycji poszczególnych elementów, aby ułatwić ponowny montaż.
2. Usunięcie uzwojenia: Delikatnie usuń fabryczne uzwojenie z wirnika. Będzie to wymagało rozlutowania połączeń i ostrożnego wyjęcia drutu miedzianego.
3. Montaż magnesów neodymowych: To najważniejszy etap. Magnesy neodymowe (najlepiej w kształcie prostokątów lub segmentów) należy wkleić w miejsca, gdzie znajdowało się uzwojenie. Kluczowe jest zachowanie naprzemiennego układu biegunów (N-S-N-S). Użyj bardzo mocnego kleju epoksydowego, który wytrzyma wysokie temperatury i siły odśrodkowe.
4. Zabezpieczenie magnesów: Magnesy neodymowe są bardzo silne, ale kruche. Należy je solidnie zabezpieczyć przed siłami odśrodkowymi, które będą działać na nie podczas pracy generatora. Można to zrobić, zalewając je żywicą epoksydową lub owijając wirnik opaską z włókna szklanego. Upewnij się, że powierzchnia wirnika jest gładka i wyważona.
5. Ponowny montaż: Po utwardzeniu kleju i żywicy, ostrożnie zamontuj wirnik z powrotem w alternatorze, a następnie złóż cały alternator. Po zmontowaniu koniecznie przetestuj go, najlepiej za pomocą silnika elektrycznego, aby sprawdzić, czy generuje napięcie.

Bezpieczeństwo przede wszystkim o czym musisz pamiętać?

Bezpieczeństwo to absolutny priorytet przy budowie i eksploatacji generatora prądu. Pracujemy z wysokim napięciem i ruchomymi częściami, dlatego nie wolno lekceważyć żadnych zasad. Moje doświadczenie uczy, że lepiej dmuchać na zimne.

Najczęstsze błędy podczas budowy i jak ich uniknąć

Wielokrotnie widziałem, jak drobne niedopatrzenia prowadziły do poważnych problemów. Oto najczęstsze błędy, których należy unikać:

• Niewłaściwe okablowanie: Używanie kabli o zbyt małym przekroju to prosta droga do przegrzewania się przewodów, strat energii, a w skrajnych przypadkach pożaru. Zawsze dobieraj kable zgodnie z maksymalnym prądem, jaki będą przenosić.
• Słaba izolacja: Niedbałe zaizolowanie połączeń elektrycznych stwarza ogromne ryzyko zwarć i porażenia prądem. Używaj solidnych koszulek termokurczliwych, taśmy izolacyjnej wysokiej jakości i złączek, które zapewniają pewne połączenie.
• Brak bezpieczników: Niewystarczająca ochrona przed przeciążeniami może doprowadzić do uszkodzenia akumulatora, przetwornicy, a nawet pożaru. Bezpieczniki to tanie i skuteczne zabezpieczenie.
• Niewystarczająca wentylacja: Przetwornica i silnik generują ciepło. Brak odpowiedniej wentylacji prowadzi do przegrzewania się komponentów, co skraca ich żywotność i może spowodować awarię.
• Brak uziemienia: Jak już wspominałem, brak prawidłowego uziemienia całego układu znacznie zwiększa ryzyko porażenia prądem w przypadku awarii izolacji.

Zabezpieczenia elektryczne: Bezpieczniki i prawidłowa izolacja połączeń

Chciałbym to podkreślić raz jeszcze: bezpieczniki są absolutnie obowiązkowe! Muszą być zainstalowane w odpowiednich miejscach układu, przede wszystkim na linii między akumulatorem a przetwornicą oraz między alternatorem a akumulatorem. Ich wartość musi być dobrana do maksymalnego prądu, jaki może przepływać przez dany obwód, ale jednocześnie powinny zadziałać w przypadku przeciążenia. Pamiętaj również o dbałości o prawidłową i solidną izolację wszystkich połączeń elektrycznych. Każdy odsłonięty przewód to potencjalne źródło zagrożenia. Używaj profesjonalnych złączek, lutuj połączenia i zabezpieczaj je koszulkami termokurczliwymi.

Bezpieczna eksploatacja: Wentylacja, spaliny i ochrona przed wilgocią

• Wentylacja: Generator, zwłaszcza jego silnik spalinowy i przetwornica, generuje dużo ciepła. Musi on pracować w dobrze wentylowanym miejscu, aby uniknąć przegrzewania się komponentów. Zapewnij swobodny przepływ powietrza wokół urządzenia.
• Spaliny: Silnik spalinowy emituje toksyczne spaliny, zawierające tlenek węgla. Jest to gaz bezwonny i niewidoczny, ale śmiertelnie niebezpieczny. Nigdy, pod żadnym pozorem, nie używaj generatora w zamkniętych pomieszczeniach, takich jak garaże, piwnice czy domy. Zawsze uruchamiaj go na zewnątrz, w miejscu, gdzie spaliny mogą swobodnie się rozproszyć.
• Ochrona przed wilgocią: Woda i elektryczność to śmiertelne połączenie. Podkreślam konieczność ochrony urządzenia przed deszczem i wilgocią. Generator powinien pracować pod zadaszeniem, ale nadal w dobrze wentylowanym miejscu. Wilgoć może doprowadzić do zwarć, uszkodzeń komponentów, a nawet porażenia prądem.

Test końcowy i pierwsze uruchomienie sprawdź, czy wszystko działa

Zbudowanie generatora to jedno, ale upewnienie się, że działa on prawidłowo i bezpiecznie, to drugie. Przed pierwszym uruchomieniem należy przeprowadzić szereg kontroli.

Procedura pierwszego startu: Co sprawdzić przed uruchomieniem silnika?

Zanim pociągniesz za sznurek rozrusznika lub przekręcisz kluczyk, wykonaj te kroki:

1. Poziom paliwa i oleju: Upewnij się, że silnik ma wystarczającą ilość paliwa w zbiorniku i odpowiedni poziom oleju w misce. Nigdy nie uruchamiaj silnika bez oleju!
2. Połączenia mechaniczne: Sprawdź, czy wszystkie połączenia mechaniczne, takie jak pasek klinowy, koła pasowe, mocowania silnika i alternatora, są prawidłowo zamontowane i napięte. Upewnij się, że pasek nie jest luźny ani zbyt mocno napięty.
3. Połączenia elektryczne: Zweryfikuj wszystkie połączenia elektryczne pod kątem poprawności, biegunowości i solidności izolacji. Sprawdź, czy wszystkie bezpieczniki są na swoim miejscu i mają odpowiednie wartości.
4. Brak luźnych elementów: Upewnij się, że w pobliżu ruchomych części (paska, koła pasowego) nie ma żadnych luźnych przedmiotów, narzędzi czy odzieży, które mogłyby zostać wciągnięte.

Pomiary i regulacja: Jak używać multimetru do weryfikacji napięcia?

Po wykonaniu wszystkich kontroli i uruchomieniu silnika, czas na weryfikację parametrów pracy. Multimetr to twoje najlepsze narzędzie w tym momencie.

Najpierw zmierz napięcie ładowania akumulatora. Ustaw multimetr na pomiar napięcia stałego (DC) i podłącz go do biegunów akumulatora. Podczas pracy silnika i alternatora powinieneś odczytać napięcie w zakresie 12-14V DC. Jeśli napięcie jest niższe, alternator może nie ładować prawidłowo. Jeśli jest znacznie wyższe, regulator napięcia może być uszkodzony. Następnie, po włączeniu przetwornicy, zmierz napięcie wyjściowe z gniazd 230V. Ustaw multimetr na pomiar napięcia zmiennego (AC) i podłącz go do gniazdka. Powinieneś odczytać wartość około 230V AC. Jeśli napięcie jest znacząco różne, przetwornica może działać nieprawidłowo. Monitoruj również, czy żadne elementy nie przegrzewają się i czy nie ma nietypowych dźwięków.

Co zasilić swoim generatorem zastosowania i ograniczenia

Gratuluję! Jeśli wszystko poszło zgodnie z planem, masz teraz własny, funkcjonalny generator prądu. Czas zastanowić się, do czego możesz go wykorzystać i jakie są jego ograniczenia.

Zasilanie awaryjne w domu: Oświetlenie, lodówka, a może nawet piec CO?

Własnoręcznie zbudowany generator to doskonałe źródło zasilania awaryjnego w domu. Możesz nim zasilić podstawowe urządzenia, które są kluczowe podczas awarii sieci:

• Oświetlenie: Kilka żarówek LED to niewielkie obciążenie, które zapewni komfort w ciemności.
• Lodówka/zamrażarka: Utrzymanie świeżości żywności jest priorytetem. Generator pozwoli na podtrzymanie pracy tych urządzeń.
• Komputer/ładowarki: Możesz naładować telefon, laptopa czy inne urządzenia mobilne, co jest kluczowe dla komunikacji.
• Piec CO: W przypadku pieców gazowych lub na paliwo stałe z elektronicznym sterowaniem, generator z czystą sinusoidą może zasilić pompę obiegową i elektronikę, zapewniając ogrzewanie.

Pamiętaj jednak o ograniczeniach mocy. Nie próbuj zasilać wszystkich urządzeń jednocześnie. Unikaj podłączania dużych odbiorników o wysokim prądzie rozruchowym, takich jak czajniki elektryczne, grzejniki czy niektóre pompy, jeśli moc twojej przetwornicy jest niewystarczająca. Zawsze sprawdzaj sumaryczną moc podłączonych urządzeń i nie przeciążaj generatora.

Przeczytaj również: Zmień alternator w silnik BLDC! Wydajny napęd DIY krok po kroku

Prąd na działce i w terenie: Zasilanie elektronarzędzi i sprzętu kempingowego

Poza domem, generator staje się niezastąpionym towarzyszem w miejscach bez dostępu do sieci:

• Elektronarzędzia: Na budowie, w warsztacie czy podczas prac remontowych na działce możesz zasilać wiertarki, szlifierki, piły czy inne elektronarzędzia.
• Sprzęt kempingowy: Podczas biwaku czy kempingu generator zapewni prąd do oświetlenia, ładowania telefonów, zasilania małych lodówek turystycznych czy innych udogodnień.
• Inne urządzenia: Możliwości są szerokie od zasilania pomp wodnych na działce, przez nagłośnienie na imprezie plenerowej, aż po zasilanie sprzętu pomiarowego w terenie.

Jak widać, samodzielnie zbudowany generator z alternatora samochodowego to niezwykle wszechstronne i ekonomiczne rozwiązanie, które daje realną niezależność energetyczną. Pamiętając o wszystkich zasadach bezpieczeństwa, możesz cieszyć się jego niezawodnym działaniem przez długie lata.
