Alternator na prądnicę wolnoobrotową: Zbuduj własną elektrownię

Przeróbka alternatora samochodowego na prądnicę wolnoobrotową to fascynujący i niezwykle praktyczny projekt DIY, który otwiera drzwi do niezależności energetycznej. Jest to idealne rozwiązanie dla każdego, kto marzy o budowie własnej, małej elektrowni wiatrowej, zdolnej do generowania prądu nawet przy słabym wietrze.

Alternator samochodowy: dlaczego to doskonała baza dla prądnicy wolnoobrotowej?

Czym różni się alternator od prądnicy i dlaczego potrzebna jest przeróbka?

Zacznijmy od podstaw. Alternator samochodowy, jak sama nazwa wskazuje, generuje prąd przemienny, a jego działanie opiera się na zasadzie wzbudzenia elektromagnetycznego. Oznacza to, że do rozpoczęcia pracy potrzebuje zewnętrznego zasilania (z akumulatora), które zasili uzwojenie wirnika, tworząc pole magnetyczne. Jest on zaprojektowany do efektywnej pracy przy wysokich prędkościach obrotowych silnika, rzędu kilku tysięcy obrotów na minutę.

Prądnica wolnoobrotowa natomiast, której potrzebujemy do elektrowni wiatrowej, musi generować prąd już przy znacznie niższych obrotach, często poniżej 500 obr./min. Oryginalny alternator nie spełnia tych wymagań, ponieważ przy niskich obrotach nie jest w stanie wytworzyć wystarczającego pola magnetycznego do efektywnej produkcji energii. Stąd konieczność jego przeróbki.

Zrozumienie zasady działania: od elektromagnesu do magnesów stałych

Kluczowa zmiana konstrukcyjna, którą przeprowadzamy, polega na zastąpieniu oryginalnego wirnika z uzwojeniem wzbudzenia (czyli elektromagnesem) nowym wirnikiem, na którym na stałe wklejamy silne magnesy neodymowe. To właśnie te magnesy, obracając się wewnątrz stojana, indukują prąd w jego uzwojeniach. Dzięki temu prądnica nie potrzebuje już zewnętrznego zasilania do wzbudzenia, a pole magnetyczne jest zawsze obecne i stałe. To pozwala na generowanie prądu już przy bardzo niskich prędkościach obrotowych, co jest fundamentalne dla efektywności małej turbiny wiatrowej.

Realne korzyści: niska cena, dostępność i potencjał dla małej elektrowni wiatrowej

• Niska cena: Używane alternatory samochodowe są łatwo dostępne i stosunkowo tanie, co czyni ten projekt ekonomicznie atrakcyjnym.
• Łatwa dostępność części: Wiele komponentów, takich jak łożyska czy mostki prostownicze, jest standardowych i łatwo dostępnych.
• Duży potencjał: Alternator, ze swoją solidną konstrukcją i trójfazowym uzwojeniem, stanowi doskonałą bazę do stworzenia efektywnego źródła energii dla małej, przydomowej elektrowni wiatrowej.

Niezbędnik majsterkowicza: kompletny przewodnik przed rozpoczęciem pracy

Jaki alternator wybrać? Kluczowe cechy i polecane modele

Wybór odpowiedniego alternatora to podstawa sukcesu. Z mojego doświadczenia wynika, że najlepiej sprawdzają się alternatory o większej konstrukcji, pochodzące z ciężarówek lub większych maszyn rolniczych. Dlaczego? Ich gabaryty pozwalają na wklejenie większych i mocniejszych magnesów, co przekłada się na wyższą moc końcową. Popularne i często wybierane modele to te od Stara, Jelcza czy niektóre typy alternatorów Bosch. Ich solidna budowa i większa średnica wirnika dają nam lepsze pole do popisu podczas modyfikacji.

Magnesy neodymowe serce Twojej prądnicy: jak dobrać rozmiar, moc i ilość?

Magnesy neodymowe to absolutne serce naszej przyszłej prądnicy. Ich siła i właściwy dobór mają kluczowe znaczenie dla wydajności. Zazwyczaj stosuje się magnesy płytkowe w klasie N38 lub N42 im wyższa klasa, tym silniejsze pole magnetyczne. Typowe wymiary, które sprawdzają się w większości projektów, to 40x10x5 mm. Ilość magnesów zależy od liczby biegunów, które chcemy uzyskać na wirniku, co z kolei wpływa na charakterystykę generowanego prądu. Pamiętaj, aby zawsze dobierać taką ilość, by magnesy pokryły całą powierzchnię wirnika, zachowując symetrię.

Lista narzędzi i materiałów: od tokarki po klej epoksydowy i drut nawojowy

Przygotowanie odpowiednich narzędzi i materiałów to połowa sukcesu. Oto lista, którą zawsze mam pod ręką:

• Alternator samochodowy: Wybrany model, najlepiej z większego pojazdu.
• Magnesy neodymowe: Płytkowe, np. 40x10x5 mm, klasa N38 lub N42.
• Tokarka: Niezbędna do precyzyjnego stoczenia wirnika.
• Dwuskładnikowy klej epoksydowy: Bardzo mocny, do trwałego wklejenia magnesów.
• Drut nawojowy: Jeśli zdecydujemy się na przezwajanie stojana (o tym później).
• Włókno szklane i żywica epoksydowa: Do zabezpieczenia wirnika.
• Bandaż z włókna szklanego: Do owinięcia wirnika.
• Miernik uniwersalny (multimetr): Do testowania napięcia i ciągłości obwodów.
• Mostek prostowniczy: Jeśli alternator nie ma wbudowanego lub chcemy go wymienić.
• Narzędzia ślusarskie: Klucze, śrubokręty, młotek, imadło.
• Narzędzia pomiarowe: Suwmiarka, mikrometr (do precyzyjnych pomiarów).
• Środki ochrony osobistej: Rękawice, okulary ochronne.

Przeróbka alternatora: szczegółowy poradnik krok po kroku

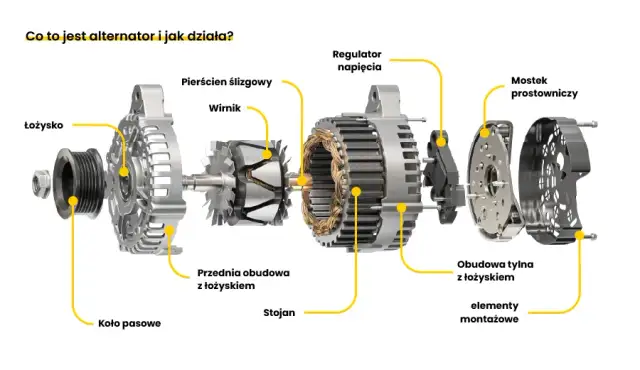

Krok 1: Bezpieczny demontaż alternatora na co zwrócić uwagę?

to pierwszy, ale bardzo ważny etap. Zawsze działaj ostrożnie. Odkręć wszystkie śruby mocujące obudowę, pamiętając o ich kolejności i miejscu, aby później łatwo złożyć całość. Zwróć szczególną uwagę na szczotki i pierścienie ślizgowe choć w naszej prądnicy ich rola będzie inna, warto je zachować lub przynajmniej zrozumieć ich konstrukcję. Delikatnie rozdziel obudowę, aby uzyskać dostęp do wirnika i stojana. Unikaj użycia nadmiernej siły, aby nie uszkodzić delikatnych elementów.

Krok 2: Przygotowanie wirnika, czyli kluczowa rola tokarki

Jak precyzyjnie stoczyć wirnik, by zrobić miejsce na magnesy?

To jeden z najbardziej krytycznych etapów, który wymaga dostępu do tokarki i precyzji. Oryginalny wirnik alternatora posiada uzwojenie wzbudzenia, które musimy usunąć. Proces toczenia polega na stopniowym usuwaniu materiału z wirnika, aż do uzyskania gładkiej, cylindrycznej powierzchni o odpowiedniej średnicy. Ta średnica musi być tak dobrana, aby po wklejeniu magnesów neodymowych i ich zabezpieczeniu, zachować właściwą szczelinę powietrzną między wirnikiem a stojanem.

Czym jest szczelina powietrzna i dlaczego jej wymiar jest krytyczny?

Szczelina powietrzna to nic innego jak odległość między powierzchnią wirnika (z magnesami) a wewnętrzną powierzchnią stojana. Jej wymiar jest absolutnie krytyczny dla efektywności i sprawności prądnicy. Zbyt duża szczelina drastycznie zmniejszy indukowane napięcie, a zbyt mała może prowadzić do ocierania się wirnika o stojan, co skutkuje uszkodzeniem. Optymalna szczelina to zazwyczaj 0,5 - 1 mm. Precyzyjne jej zachowanie wymaga starannego toczenia i dokładnego pomiaru.

Krok 3: Montaż magnesów neodymowych najważniejszy etap modyfikacji

Jak poprawnie ułożyć bieguny N-S-N-S, by prądnica działała?

Poprawne ułożenie magnesów neodymowych na wirniku jest fundamentalne. Muszą być one przyklejone naprzemiennie biegunami: północ-południe-północ-południe (N-S-N-S). To zapewnia prawidłową zmianę pola magnetycznego w uzwojeniach stojana, co jest niezbędne do generowania prądu przemiennego. Przed klejeniem warto oznaczyć bieguny magnesów (np. markerem) i kilkukrotnie sprawdzić ich ułożenie, używając innego magnesu lub kompasu.

Technika klejenia pod skosem: skuteczny sposób na uniknięcie "zaskoków"

Problem "zaskoków" (cogging) to zjawisko, w którym silne magnesy neodymowe powodują szarpanie wirnika, utrudniając start turbiny wiatrowej przy słabym wietrze. Jest to frustrujące, ale na szczęście istnieje na to sprawdzony sposób. Polega on na klejeniu magnesów pod lekkim skosem (np. 5-10 stopni) względem osi wirnika. Ta technika rozkłada siły magnetyczne na większej powierzchni, wygładzając moment obrotowy i minimalizując efekt "zaskoków", co pozwala turbinie łatwiej ruszyć przy delikatnym wietrze.

Zabezpieczenie wirnika: jak użyć żywicy i włókna szklanego?

Po wklejeniu magnesów wirnik musi zostać solidnie zabezpieczony. Magnesy neodymowe są kruche, a siły odśrodkowe przy wyższych obrotach mogą je oderwać. Dlatego zaleca się owinięcie wirnika bandażem z włókna szklanego, a następnie dokładne pokrycie go dwuskładnikową żywicą epoksydową. Żywica wnika w sploty włókna, tworząc twardą i odporną na uszkodzenia warstwę, która skutecznie zabezpiecza magnesy przed oderwaniem i uszkodzeniami mechanicznymi. Pamiętaj o równomiernym rozprowadzeniu żywicy i utwardzeniu zgodnie z instrukcją producenta.

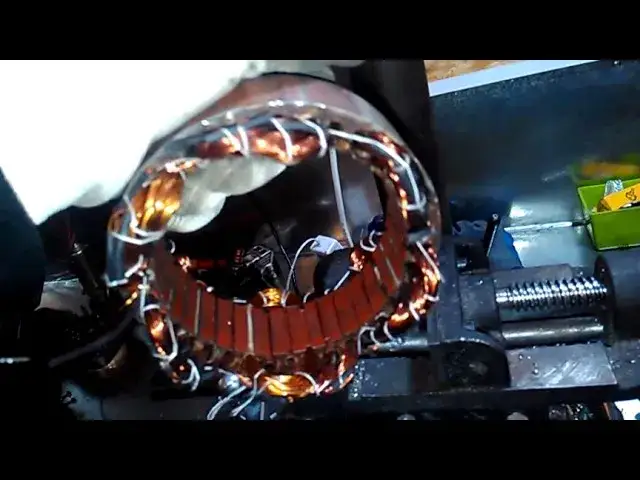

Krok 4: Stojan pod lupą czy przezwajanie jest zawsze konieczne?

Kiedy fabryczne uzwojenie wystarczy, a kiedy trzeba je zmienić?

Fabryczne uzwojenie stojana alternatora jest zaprojektowane do generowania wysokiego napięcia przy bardzo wysokich obrotach. W wielu przypadkach, szczególnie gdy zależy nam na uzyskaniu użytecznego napięcia (np. 12V lub 24V) już przy niskich obrotach wiatraka (200-400 obr./min), fabryczne uzwojenie może okazać się niewystarczające. Jeśli prądnica ma pracować w warunkach, gdzie wiatr nie jest zbyt silny, a obroty są niskie, przezwajanie stojana staje się koniecznością. Jeśli jednak dysponujemy mocną turbiną i wyższymi obrotami, fabryczne uzwojenie może zdać egzamin.

Podstawy przezwajania: dobór drutu i liczenie zwojów dla napięcia 12V/24V

Przezwajanie stojana to proces, który wymaga cierpliwości i precyzji. Polega na usunięciu starego drutu nawojowego i nawinięciu nowego. Aby uzyskać pożądane napięcie przy niskich obrotach, musimy zastosować cieńszy drut i nawinąć znacznie więcej zwojów w każdej cewce. Na przykład, dla uzyskania 12V lub 24V przy 200-400 obr./min, liczba zwojów może być dwu- lub trzykrotnie większa niż oryginalna. Warto przeprowadzić testy na pojedynczych cewkach, aby dobrać optymalną liczbę zwojów i grubość drutu, zanim przezwoimy cały stojan. Pamiętaj o izolacji między zwojami i warstwami.

Krok 5: Montaż i pierwsze testy jak sprawdzić efekty swojej pracy?

Po wszystkich modyfikacjach nadszedł czas na ponowny montaż. Ostrożnie złóż wszystkie elementy alternatora, upewniając się, że wirnik swobodnie obraca się w stojanie i nie ma żadnych luzów ani ocierań. Po złożeniu podłącz mostek prostowniczy (jeśli nie jest wbudowany lub został wymieniony) do wyjść stojana. Następnie, używając wiertarki lub innego źródła napędu, wpraw wirnik w ruch. Za pomocą multimetru sprawdź napięcie na wyjściu mostka prostowniczego. Powinno ono rosnąć wraz ze wzrostem obrotów. To będzie pierwszy, ekscytujący moment, kiedy zobaczysz efekty swojej pracy!

Unikaj błędów: najczęstsze problemy i ich rozwiązania

Brak generowania prądu: diagnoza najczęstszych przyczyn

• Nieprawidłowe ułożenie magnesów: Najczęstszy błąd. Sprawdź, czy bieguny N-S-N-S są ułożone naprzemiennie.
• Błędy w przezwajaniu stojana: Przerwy w uzwojeniu, zwarcia między zwojami lub niewłaściwa liczba zwojów.
• Uszkodzony mostek prostowniczy: Sprawdź diody mostka multimetrem.
• Zbyt duża szczelina powietrzna: Zmniejsza indukowane napięcie.
• Słabe magnesy: Użycie magnesów o zbyt niskiej klasie lub zbyt małych wymiarach.

Niskie napięcie na wolnych obrotach: jak zoptymalizować prądnicę?

Jeśli Twoja prądnica generuje prąd, ale napięcie na wolnych obrotach jest zbyt niskie, istnieje kilka sposobów na optymalizację. Po pierwsze, możesz rozważyć zwiększenie liczby zwojów w stojanie, jeśli jeszcze tego nie zrobiłeś lub jeśli możesz dodać kolejne. Po drugie, zastosowanie silniejszych magnesów neodymowych (np. o wyższej klasie N42 lub N50) znacząco zwiększy indukowane napięcie. Po trzecie, precyzyjna regulacja szczeliny powietrznej, dążąc do jej minimalizacji (przy zachowaniu bezpieczeństwa), również przyczyni się do wzrostu napięcia.

Przegrzewanie się urządzenia: gdzie szukać problemu?

Przegrzewanie się prądnicy to sygnał ostrzegawczy, którego nie wolno ignorować. Może wskazywać na kilka problemów. Najczęściej jest to zbyt duże obciążenie, które przekracza możliwości prądnicy, powodując nadmierny przepływ prądu przez uzwojenia. Inne przyczyny to zbyt mała szczelina powietrzna, prowadząca do tarcia wirnika o stojan, lub niewłaściwe uzwojenie stojana (np. zbyt cienki drut, zbyt mało zwojów), które powoduje nadmierne wydzielanie ciepła. Należy również sprawdzić jakość łożysk zatarte łożyska generują ciepło i zwiększają opory.

Przeczytaj również: Alternator szwankuje? Wymiana szczotek DIY oszczędź do 250 zł!

Twoja prądnica wolnoobrotowa jest gotowa: co dalej?

Jak podłączyć prądnicę do układu ładowania akumulatorów?

Gotowa prądnica wolnoobrotowa generuje prąd trójfazowy przemienny. Aby móc ładować akumulatory, potrzebujesz mostka prostowniczego, który przekształci ten prąd na prąd stały. Wiele alternatorów ma wbudowany mostek, ale często warto go wymienić na bardziej wydajny. Po prostowaniu prąd stały jest kierowany do regulatora ładowania, który zabezpiecza akumulatory przed przeładowaniem i głębokim rozładowaniem, a także optymalizuje proces ładowania. Pamiętaj o odpowiednim doborze przewodów o właściwym przekroju, aby uniknąć strat energii.

Realistyczne oczekiwania: jaką moc możesz faktycznie uzyskać?

Ważne jest, aby mieć realistyczne oczekiwania co do mocy, jaką można uzyskać z przerobionej prądnicy. Choć oryginalny alternator mógł mieć moc znamionową rzędu 1440W, w amatorskich projektach, przy niskich obrotach, realnie uzyskujemy zazwyczaj od 100W do 250W. W bardziej zaawansowanych wykonaniach, z precyzyjnym toczeniem, mocnymi magnesami i przezwojonym stojanem, można osiągnąć 350W, a nawet do 700W. Pamiętaj, że sprawność takiej prądnicy jest ograniczona, a moc zależy od wielu czynników, w tym od siły wiatru i jakości wykonania.

Bezpieczeństwo przede wszystkim: o czym pamiętać podczas eksploatacji?

Praca z prądem elektrycznym i ruchomymi elementami zawsze wiąże się z ryzykiem. Bezpieczeństwo jest najważniejsze:

• Odłącz zasilanie: Zawsze upewnij się, że układ jest odłączony od akumulatorów przed jakimikolwiek pracami konserwacyjnymi.
• Izolacja: Wszystkie połączenia elektryczne muszą być odpowiednio zaizolowane, aby zapobiec zwarciom i porażeniom.
• Uziemienie: Obudowa prądnicy i metalowe elementy konstrukcji powinny być prawidłowo uziemione.
• Elementy ruchome: Zabezpiecz wszystkie ruchome części (np. śmigła turbiny) przed przypadkowym kontaktem.
• Ochrona przed warunkami atmosferycznymi: Prądnica powinna być odpowiednio zabezpieczona przed wilgocią i innymi czynnikami atmosferycznymi, jeśli ma pracować na zewnątrz.
