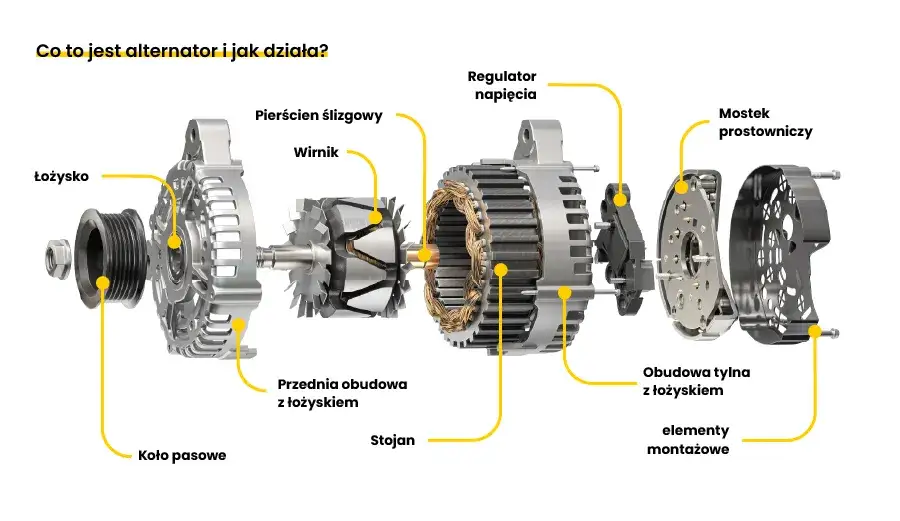

Jak podłączyć alternator Bosch? Schemat krok po kroku i testy

W dzisiejszym artykule skupimy się na jednym z kluczowych elementów każdego pojazdu alternatorze, a konkretnie na tym, jak prawidłowo podłączyć alternator marki Bosch. Dzięki temu przewodnikowi, krok po kroku, będziesz w stanie samodzielnie i bezpiecznie wykonać to zadanie, dbając o elektronikę swojego samochodu oraz żywotność akumulatora, co jest fundamentem niezawodnej eksploatacji.

Dlaczego prawidłowe podłączenie alternatora jest absolutnie kluczowe?

Alternator to serce układu elektrycznego każdego pojazdu. Odpowiada za generowanie prądu potrzebnego do zasilania wszystkich systemów elektrycznych od świateł, przez radio, po zaawansowaną elektronikę sterującą silnikiem oraz, co najważniejsze, za ładowanie akumulatora. Prawidłowe podłączenie alternatora to gwarancja stabilnego napięcia w instalacji, co bezpośrednio przekłada się na niezawodną pracę wszystkich podzespołów.

Błędy w montażu mogą prowadzić do poważnych konsekwencji, począwszy od niedoładowania akumulatora, przez uszkodzenie drogiej elektroniki, aż po ryzyko pożaru. Dlatego tak ważne jest, aby podejść do tego zadania z pełną świadomością i precyzją, a ja, jako Marek Zalewski, postaram się Cię przez ten proces przeprowadzić.

Czym ryzykujesz, popełniając błąd? Od uszkodzonej elektroniki po pożar

• Uszkodzenie regulatora napięcia lub diod: To jedna z najczęstszych i najbardziej kosztownych pomyłek. Zamiana przewodów B+ (główne zasilanie) z D+ (wzbudzenie) może natychmiastowo spalić regulator napięcia lub diody w mostku prostowniczym alternatora. To oznacza konieczność zakupu nowego alternatora lub drogiej naprawy.
• Problemy z ładowaniem akumulatora: Słabe styki, skorodowane końcówki przewodów, zwłaszcza na zacisku B+, prowadzą do nadmiernego spadku napięcia. Akumulator nie jest wtedy prawidłowo ładowany, co skutkuje jego szybkim rozładowywaniem, a w konsekwencji skróceniem żywotności i problemami z uruchomieniem pojazdu.
• Uszkodzenie elektroniki pojazdu: Niestabilne napięcie, wynikające z błędnego podłączenia lub słabej masy, może negatywnie wpływać na pracę sterowników elektronicznych (ECU, BCM) oraz innych wrażliwych komponentów. W skrajnych przypadkach może dojść do ich trwałego uszkodzenia.
• Ryzyko zwarcia i pożaru: Luźne połączenia, brak odpowiedniej izolacji lub nieprawidłowe zabezpieczenie przewodów mogą prowadzić do zwarć. Zwarcie to nie tylko nagłe wyłączenie zasilania, ale przede wszystkim ryzyko przegrzania przewodów, stopienia izolacji, a w najgorszym scenariuszu pożaru pojazdu.

Korzyści z dobrze wykonanej pracy: Spokój na lata i zdrowy akumulator

Prawidłowo podłączony alternator to gwarancja stabilnego napięcia ładowania w całym zakresie obrotów silnika. Dzięki temu akumulator jest zawsze optymalnie naładowany, co znacząco wydłuża jego żywotność i zapewnia bezproblemowe uruchamianie pojazdu, niezależnie od warunków. Wszystkie systemy elektryczne i elektroniczne działają bez zakłóceń, co przekłada się na komfort i bezpieczeństwo jazdy. Inwestycja w precyzyjny montaż to spokój na lata i uniknięcie kosztownych awarii w przyszłości. Z mojego doświadczenia wiem, że szczegółowość i cierpliwość podczas montażu zawsze się opłacają.

Zanim odkręcisz pierwszą śrubę: Przygotowanie i bezpieczeństwo

Zanim w ogóle pomyślisz o podłączaniu przewodów, musimy skupić się na przygotowaniu i, co najważniejsze, na bezpieczeństwie. To etap, którego absolutnie nie wolno pomijać ani traktować po macoszemu. Właściwe przygotowanie to połowa sukcesu i gwarancja, że unikniesz niepotrzebnych problemów.

Niezbędnik mechanika: Jakie narzędzia musisz mieć pod ręką?

• Zestaw kluczy nasadowych i płaskich: Do odkręcenia śrub mocujących alternator oraz nakrętek na zaciskach.
• Multimetr cyfrowy: Niezbędny do sprawdzenia napięcia ładowania i diagnostyki po montażu.
• Szczotka druciana: Do dokładnego oczyszczenia skorodowanych końcówek przewodów i zacisków.
• Preparat do styków elektrycznych/wazelina techniczna: Do zabezpieczenia połączeń przed korozją i wilgocią.
• Śrubokręty: Płaskie i krzyżakowe, do różnych zastosowań.
• Latarka: Często pracujemy w trudno dostępnych i słabo oświetlonych miejscach.
• Rękawice ochronne: Dla Twojego bezpieczeństwa i higieny pracy.

Krok zero, o którym nie można zapomnieć: Jak bezpiecznie odłączyć akumulator?

To absolutna podstawa i najważniejsza zasada bezpieczeństwa przy wszelkich pracach z instalacją elektryczną pojazdu. Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek działań przy alternatorze, musisz odłączyć akumulator. Dlaczego? Aby zapobiec przypadkowemu zwarciu, które może uszkodzić elektronikę pojazdu, a nawet spowodować pożar. Pamiętaj o prawidłowej kolejności: najpierw odłącz ujemną klemę (minus), a dopiero potem dodatnią (plus). Przy ponownym podłączaniu postępuj odwrotnie: najpierw plus, potem minus.

Oznaczenia na alternatorze Bosch: Rozszyfruj ten techniczny alfabet

Alternatory Bosch, choć różnią się w szczegółach w zależności od modelu i rocznika, posiadają standardowe oznaczenia zacisków. Zrozumienie ich funkcji jest absolutnie kluczowe do prawidłowego podłączenia. Bez tej wiedzy, ryzykujesz uszkodzenie alternatora lub innych komponentów pojazdu. Przyjrzyjmy się im bliżej.

B+ (30): Grube połączenie, czyli serce całego układu ładowania

Zacisk B+ (lub 30) to główne wyjście prądowe alternatora. To właśnie nim płynie prąd o dużym natężeniu, który zasila całą instalację elektryczną pojazdu i ładuje akumulator. Zazwyczaj jest to gruby przewód, który łączy alternator bezpośrednio z zaciskiem plusowym akumulatora, często przez rozrusznik. Niezwykle ważne jest, aby to połączenie było solidne, czyste i bezpiecznie przykręcone, bez żadnych luzów. Jakiekolwiek słabe styki w tym miejscu mogą prowadzić do spadków napięcia i problemów z ładowaniem.

D+ (61): Mózg operacji jak działa wzbudzenie i kontrolka ładowania?

Zacisk D+ (lub 61, L) pełni dwie kluczowe funkcje. Po pierwsze, odpowiada za wzbudzenie alternatora. Kiedy włączasz zapłon, prąd przepływa przez żarówkę kontrolki ładowania na desce rozdzielczej, docierając do D+ i inicjując pole magnetyczne w alternatorze. Bez tego wzbudzenia alternator nie zacznie generować prądu. Po drugie, jest to obwód kontrolki ładowania. Gdy alternator zaczyna pracować i generować napięcie, napięcie na D+ zrównuje się z napięciem akumulatora, co powoduje zgaśnięcie kontrolki. Pamiętaj, że przepalona żarówka kontrolki ładowania może uniemożliwić wzbudzenie alternatora, sprawiając, że nie będzie on ładował!

W: Sygnał dla obrotomierza kiedy jest potrzebny i jak go podłączyć?

Zacisk W to wyjście sygnału do obrotomierza. Jest on wykorzystywany głównie w starszych pojazdach z silnikami Diesla, gdzie obrotomierz nie jest sterowany elektronicznie przez ECU, lecz bezpośrednio z alternatora. Jeśli Twój pojazd posiada elektroniczny obrotomierz lub jest to silnik benzynowy, zacisk W może być nieużywany. Jeśli jednak jest potrzebny, podłącz do niego przewód prowadzący do obrotomierza. Warto sprawdzić schemat elektryczny konkretnego pojazdu.

DF/DFM: Co oznacza ten zacisk w nowoczesnych autach ze sterownikiem ECU?

Zacisk DF (lub DFM) to bardziej zaawansowane rozwiązanie, spotykane w nowszych alternatorach Bosch, szczególnie tych montowanych w pojazdach z rozbudowaną elektroniką. Służy on do komunikacji ze sterownikiem silnika (ECU). Dzięki temu ECU może inteligentnie zarządzać procesem ładowania, dostosowując napięcie i prąd do aktualnego zapotrzebowania pojazdu i stanu akumulatora. W starszych konstrukcjach ten zacisk po prostu nie występuje, więc nie musisz się nim przejmować.

Masa (B-): Cichy bohater, bez którego nic nie zadziała

Choć często pomijana w opisach zacisków, masa (oznaczana jako B- lub 31) jest absolutnie kluczowa. Alternator musi mieć solidne i nieprzerwane połączenie z masą pojazdu. W większości przypadków połączenie to realizowane jest przez metalową obudowę alternatora, która jest przykręcona do bloku silnika. Blok silnika z kolei jest połączony z ujemną klemą akumulatora grubym przewodem masowym. Słabe połączenie z masą to jedna z najczęstszych przyczyn problemów z ładowaniem, dlatego upewnij się, że powierzchnie styku są czyste i wolne od korozji.

Jak podłączyć alternator Bosch? Instrukcja krok po kroku dla każdego

Teraz, gdy już wiesz, jakie są oznaczenia na alternatorze i dlaczego bezpieczeństwo jest tak ważne, przejdźmy do praktyki. Przedstawię Ci szczegółową instrukcję krok po kroku, która pomoże Ci prawidłowo podłączyć alternator Bosch. Pamiętaj, aby działać metodycznie i dokładnie.

Krok 1: Identyfikacja i przygotowanie przewodów w instalacji pojazdu

Zacznij od zidentyfikowania odpowiednich przewodów w instalacji pojazdu, które będziesz podłączać do alternatora. Zazwyczaj znajdziesz gruby przewód plusowy (do B+), cieńszy przewód do kontrolki ładowania (do D+) oraz ewentualnie przewód do obrotomierza (do W) lub komunikacji z ECU (do DF/DFM). Oczyść końcówki przewodów z wszelkich śladów korozji czy brudu za pomocą szczotki drucianej. Upewnij się, że są w dobrym stanie i nie mają uszkodzonej izolacji.

Krok 2: Pewne mocowanie grubego przewodu B+ tu nie ma miejsca na kompromis

Podłącz gruby przewód plusowy do zacisku B+ na alternatorze. Upewnij się, że końcówka przewodu idealnie przylega do zacisku, a nakrętka jest solidnie, ale z wyczuciem dokręcona. Nie używaj nadmiernej siły, aby nie uszkodzić gwintu, ale też nie pozwól na jakiekolwiek luzy. To połączenie jest krytyczne dla przepływu dużego prądu, więc jego jakość ma bezpośredni wpływ na efektywność ładowania i bezpieczeństwo. Po dokręceniu możesz zabezpieczyć połączenie preparatem do styków.

Krok 3: Precyzyjne podłączenie przewodu wzbudzenia D+

Następnie podłącz cienki przewód wzbudzenia do zacisku D+. To połączenie również musi być czyste i pewne. Sprawdź, czy obwód kontrolki ładowania jest sprawny po włączeniu zapłonu (bez uruchamiania silnika) kontrolka powinna się zaświecić. Jeśli się nie świeci, poszukaj problemu w obwodzie kontrolki (np. przepalona żarówka lub przerwany przewód), zanim przejdziesz dalej. Bez sprawnej kontrolki alternator może się nie wzbudzić i nie będzie ładował.

Krok 4: Podłączanie opcjonalnych przewodów W oraz DF tylko jeśli są wymagane

Jeśli Twój pojazd wymaga podłączenia obrotomierza z alternatora, podłącz odpowiedni przewód do zacisku W. Podobnie, jeśli masz nowszy alternator z zaciskiem DF/DFM i Twoja instalacja pojazdu przewiduje komunikację z ECU, podłącz do niego odpowiedni przewód. Pamiętaj, że te zaciski są opcjonalne i nie zawsze muszą być podłączone. Nigdy nie podłączaj przewodów do zacisków, które nie są przewidziane w Twojej instalacji to może prowadzić do uszkodzeń.

Krok 5: Sprawdzenie połączenia z masą upewnij się, że styk jest idealny

Upewnij się, że alternator jest solidnie zamocowany do bloku silnika i że powierzchnie styku są czyste. To zapewni prawidłowe połączenie z masą (B- lub 31). Możesz również sprawdzić ciągłość obwodu masowego za pomocą multimetru, przykładając jedną sondę do obudowy alternatora, a drugą do ujemnej klemy akumulatora (oczywiście po jej ponownym podłączeniu, ale przed uruchomieniem silnika).

Moment prawdy: Uruchomienie silnika i finalny test

Po prawidłowym podłączeniu wszystkich przewodów i upewnieniu się, że akumulator jest podłączony (najpierw plus, potem minus), nadszedł czas na najważniejszy test. Uruchomienie silnika pozwoli nam sprawdzić, czy alternator pracuje poprawnie i czy cała instalacja elektryczna zachowuje się tak, jak powinna.

Czy kontrolka ładowania zgasła? Interpretacja sygnałów z deski rozdzielczej

Jak sprawdzić napięcie ładowania multimetrem? Prosty test w 60 sekund

To kluczowy test, który potwierdzi prawidłową pracę alternatora. Wykonaj go w następujący sposób:

1. Uruchom silnik i pozwól mu pracować na wolnych obrotach.
2. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20 V.
3. Przyłącz czerwoną sondę multimetru do dodatniej klemy akumulatora (+), a czarną sondę do ujemnej klemy akumulatora (-).
4. Odczytaj wynik. Prawidłowe napięcie ładowania powinno mieścić się w przedziale od 13,8 V do 14,5 V. Wartości poza tym zakresem (np. poniżej 13 V lub powyżej 15 V) wskazują na problem z alternatorem lub regulatorem napięcia.
5. Zwiększ obroty silnika do około 2000 obr./min i ponownie sprawdź napięcie. Nie powinno się ono znacząco zmienić.

Test pod obciążeniem: Co się dzieje z napięciem po włączeniu świateł i nawiewu?

Aby upewnić się, że alternator radzi sobie z obciążeniem, wykonaj test pod obciążeniem. Przy pracującym silniku i włączonym multimetrze na klemach akumulatora, włącz kolejno silne odbiorniki prądu: światła drogowe, dmuchawę nawiewu na maksymalną moc, ogrzewanie tylnej szyby. Obserwuj wskazania multimetru. Napięcie ładowania nie powinno spaść poniżej 13,5 V. Jeśli spada znacznie poniżej tej wartości, może to oznaczać, że alternator jest niewydolny, ma słabe połączenia lub jest uszkodzony.

Najczęstsze błędy przy montażu i jak ich uniknąć (oszczędzając pieniądze)

Nawet doświadczonym mechanikom zdarzają się pomyłki, a przy podłączaniu alternatora drobny błąd może mieć kosztowne konsekwencje. Z mojej praktyki wiem, że pewne problemy pojawiają się nagminnie. Oto najczęstsze z nich i wskazówki, jak ich uniknąć.

Pomylenie B+ z D+: Kosztowna pomyłka, która może spalić regulator

To jeden z najbardziej krytycznych błędów. Zaciski B+ i D+ są często położone blisko siebie i mają podobne rozmiary, co sprzyja pomyłkom. Jeśli zamienisz te przewody, czyli podłączysz gruby przewód zasilający do D+, a cienki wzbudzenia do B+, niemal natychmiast spalisz regulator napięcia lub diody w mostku prostowniczym alternatora. Prąd o dużym natężeniu, który powinien płynąć przez B+, zostanie skierowany do delikatnego obwodu wzbudzenia. Zawsze dokładnie sprawdzaj oznaczenia i, jeśli to możliwe, użyj schematu instalacji.

"Słaby styk" na kablach: Niewidzialny wróg, który sabotuje ładowanie

Niedokręcona obudowa alternatora: Dlaczego to prosta droga do awarii?

Obudowa alternatora pełni funkcję połączenia z masą pojazdu. Jeśli śruby mocujące alternator do bloku silnika są niedokręcone, połączenie masowe będzie słabe lub nawet przerwane. To uniemożliwi prawidłową pracę alternatora. Dodatkowo, niedokręcony alternator będzie podatny na wibracje, co może prowadzić do uszkodzeń mechanicznych, np. pęknięcia obudowy lub uszkodzenia łożysk. Zawsze upewnij się, że alternator jest solidnie i stabilnie zamocowany.

Co robić, gdy po podłączeniu alternatora problemy nie znikają?

Zdarza się, że mimo prawidłowego podłączenia alternatora, problemy z ładowaniem lub inne usterki nadal występują. W takiej sytuacji nie panikuj. Trzeba podejść do diagnostyki metodycznie. Poniżej przedstawiam najczęstsze scenariusze i podpowiedzi, gdzie szukać źródła problemu.

Kontrolka ładowania nie gaśnie? Lista 3 najczęstszych przyczyn

• Uszkodzony przewód D+ lub jego połączenie: Sprawdź ciągłość przewodu idącego od zacisku D+ do kontrolki ładowania. Upewnij się, że połączenie na alternatorze i przy desce rozdzielczej jest pewne i wolne od korozji.
• Przepalona żarówka kontrolki ładowania: W wielu starszych instalacjach przepalona żarówka przerywa obwód wzbudzenia, co uniemożliwia alternatorowi rozpoczęcie pracy. Sprawdź, czy żarówka jest sprawna, a w razie potrzeby wymień ją.
• Wewnętrzna usterka alternatora/regulatora: Jeśli przewód D+ jest sprawny, a kontrolka nadal nie gaśnie, najprawdopodobniej problem leży w samym alternatorze uszkodzony regulator napięcia, mostek prostowniczy lub uzwojenie. W takiej sytuacji alternator wymaga naprawy lub wymiany.

Napięcie ładowania jest za niskie lub za wysokie: Gdzie szukać problemu?

Jeśli multimetr wskazuje napięcie poza zakresem 13,8 V 14,5 V, oznacza to problem:

• Napięcie za niskie (poniżej 13,8 V):
  • Słabe połączenia: Sprawdź wszystkie połączenia (B+, D+, masa) pod kątem luzów, korozji i czystości.
  • Zużyte szczotki alternatora: Szczotki mogły się zużyć i nie zapewniają już dobrego styku z pierścieniami ślizgowymi.
  • Uszkodzony regulator napięcia: Regulator może nie podnosić napięcia do odpowiedniego poziomu.
  • Uszkodzone diody w mostku prostowniczym: Awaria jednej lub więcej diod spowoduje spadek wydajności alternatora.
  • Pasek napędowy: Luźny lub ślizgający się pasek napędowy alternatora również może być przyczyną niedoładowania.
• Napięcie za wysokie (powyżej 14,5 V):
  • Uszkodzony regulator napięcia: To najczęstsza przyczyna zbyt wysokiego napięcia. Regulator nie jest w stanie ograniczyć napięcia do bezpiecznego poziomu, co może uszkodzić akumulator i elektronikę pojazdu. Wymiana regulatora jest konieczna.

Przeczytaj również: Ciepły alternator rozładowuje akumulator? Diagnozuj sam!

Specjalny przypadek: Montaż alternatora Bosch w ciągniku (np. Ursus C-330)

W Polsce, szczególnie popularnym tematem jest adaptacja alternatorów Bosch do starszych maszyn rolniczych, takich jak legendarne Ursusy C-330 czy C-360. Wymiana oryginalnej prądnicy na alternator to często spotykane ulepszenie, które wymaga jednak pewnych specyficznych modyfikacji.

Kluczowa zmiana: Jak prawidłowo przejść z "plusa na masie" na "minus na masie"?

Wiele starszych ciągników, w tym Ursus C-330, posiadało instalację elektryczną typu "plus na masie" (czyli dodatni biegun akumulatora był połączony z masą pojazdu). Współczesne alternatory i cała motoryzacja opierają się na standardzie "minus na masie". Przy wymianie prądnicy na alternator absolutnie konieczna jest zmiana biegunowości instalacji. Oznacza to:

1. Odwrócenie akumulatora (jeśli to możliwe) lub wymianę na taki, który ma bieguny w odpowiednim miejscu.
2. Zamianę miejscami przewodów plusowego i masowego w całej instalacji, tak aby minus akumulatora był połączony z masą pojazdu.
3. Sprawdzenie i ewentualne przepięcie wszystkich odbiorników prądu, które są wrażliwe na biegunowość (np. radio, niektóre przekaźniki).

Schemat podłączenia w popularnych maszynach rolniczych

W uproszczeniu, schemat podłączenia alternatora Bosch w maszynach rolniczych (po zmianie biegunowości na "minus na masie") wygląda podobnie jak w samochodach:

• Zacisk B+ (gruby przewód): Bezpośrednio do plusowej klemy akumulatora (często przez rozrusznik).
• Zacisk D+ (cienki przewód): Do kontrolki ładowania na desce rozdzielczej (lub do żarówki o mocy 2-4W, która pełni funkcję kontrolki i rezystora wzbudzenia).
• Zacisk W (jeśli jest i potrzebny): Do obrotomierza.
• Masa: Przez obudowę alternatora do bloku silnika i dalej do minusowej klemy akumulatora.
