Wymiana prądnicy na alternator w Ursusie C-360 to jedna z najpopularniejszych i najbardziej efektywnych modernizacji, jaką możesz przeprowadzić w swoim ciągniku. Jeśli szukasz sprawdzonego schematu podłączenia i praktycznych wskazówek, które krok po kroku przeprowadzą Cię przez cały proces, to dobrze trafiłeś. Pokażę Ci, jak to zrobić, aby Twój C-360 zyskał stabilne ładowanie i niezawodność.
- Wymiana prądnicy na alternator w Ursusie C-360 poprawia ładowanie akumulatora, szczególnie na niskich obrotach silnika.
- Najczęściej stosuje się alternatory z wbudowanym regulatorem napięcia (np. z Fiata 125p, Poloneza lub dedykowane zestawy).
- Kluczowe połączenia to zacisk B+ (gruby przewód) do rozrusznika i D+ (cieńszy przewód) do kontrolki ładowania.
- Przed montażem należy zdemontować starą prądnicę i zewnętrzny regulator napięcia, a zbędne przewody zabezpieczyć.
Dlaczego warto wymienić prądnicę na alternator w C-360?
Modernizacja układu ładowania w Ursusie C-360 to inwestycja, która szybko się zwraca. Stara prądnica często bywa źródłem problemów, zwłaszcza gdy ciągnik pracuje na niskich obrotach lub ma wiele dodatkowych odbiorników prądu. Zastąpienie jej alternatorem to krok w stronę większej niezawodności i komfortu pracy.
Prądnica kontra alternator: kluczowe różnice w działaniu
Kluczowa różnica między prądnicą a alternatorem leży w sposobie generowania prądu. Prądnica wytwarza prąd stały, ale jej wydajność jest silnie zależna od obrotów silnika na niskich obrotach ładowanie jest znikome lub wcale go nie ma.
Alternator natomiast generuje prąd przemienny, który następnie jest prostowany na prąd stały. Dzięki swojej konstrukcji i wbudowanemu regulatorowi napięcia, alternator jest w stanie dostarczyć stabilne i wystarczające napięcie ładowania już przy znacznie niższych obrotach silnika.Lepsze ładowanie na niskich obrotach: największa zaleta modernizacji
Dla ciągnika Ursus C-360, który często pracuje na niskich obrotach czy to podczas orki, czy manewrowania na placu stabilne ładowanie jest absolutnie kluczowe. Stara prądnica w takich warunkach często nie nadąża z dostarczaniem odpowiedniego prądu, co prowadzi do niedoładowania akumulatora. Alternator rozwiązuje ten problem, zapewniając efektywne ładowanie nawet wtedy, gdy silnik pracuje na wolnych obrotach. To przekłada się na dłuższą żywotność akumulatora i pewniejszy rozruch.
Jakie korzyści odczujesz w codziennej pracy ciągnika?
- Stabilniejsze napięcie w instalacji: Alternator utrzymuje stałe napięcie, co chroni elektronikę i żarówki przed uszkodzeniem.
- Lepsze zasilanie odbiorników: Masz pewność, że światła, radio czy inne urządzenia elektryczne będą działać bez zarzutu.
- Dłuższa żywotność akumulatora: Akumulator jest zawsze odpowiednio naładowany, co znacząco wydłuża jego żywotność.
- Pewniejszy rozruch: Koniec z problemami z rozruchem po dłuższym postoju czy pracy na wolnych obrotach.
- Mniejsze ryzyko awarii: Nowoczesny alternator jest zazwyczaj bardziej niezawodny niż wiekowa prądnica.
Przygotowanie do montażu: co musisz wiedzieć i mieć pod ręką
Zanim zabierzesz się do pracy, kluczowe jest odpowiednie przygotowanie. Upewnij się, że masz wszystkie niezbędne narzędzia i części. Dobra organizacja pracy to podstawa, aby montaż przebiegł sprawnie i bez niepotrzebnych przestojów.
Wybór alternatora: jaki model pasuje najlepiej do C-360?
Najczęściej wybieranym rozwiązaniem do Ursusa C-360 są alternatory z wbudowanym regulatorem napięcia. Są one proste w podłączeniu i nie wymagają dodatkowych elementów. Popularne są modele pochodzące z Fiata 125p ("kanciak") czy Poloneza, które są łatwo dostępne i sprawdzone. Na rynku znajdziesz też dedykowane zestawy do C-360, często o mocy 50A lub 55A, które są już dopasowane mechanicznie i zawierają odpowiednie mocowania oraz koło pasowe.
Alternatory z zewnętrznym regulatorem napięcia są rzadziej stosowane, ponieważ wymagają dodatkowego podłączenia regulatora, co nieco komplikuje instalację. Jeśli jednak masz taki alternator, pamiętaj, że będziesz potrzebował również zewnętrznego regulatora i odpowiedniego schematu podłączenia.
Niezbędne narzędzia, bez których nie rozpoczniesz pracy
- Klucze płaskie i nasadowe (najczęściej 10, 13, 17, 19 mm)
- Śrubokręty (płaski i krzyżakowy)
- Multimetr (do sprawdzenia napięcia ładowania)
- Szczypce uniwersalne i do cięcia przewodów
- Grzechotka z przedłużkami
- Klucz do świec (jeśli będziesz potrzebował więcej miejsca)
- Młotek (do ewentualnego dopasowania mocowań)
Dodatkowe części i materiały: przewody, konektory, taśma izolacyjna
- Nowy, gruby przewód zasilający (jeśli stary jest w złym stanie lub za krótki)
- Konektory oczkowe i płaskie (do pewnych połączeń)
- Opaski zaciskowe (do uporządkowania przewodów)
- Taśma izolacyjna (najlepiej dobrej jakości, odporna na temperaturę)
- Wężyki termokurczliwe (dla lepszej izolacji)
- Ewentualnie nowa żarówka kontrolki ładowania (np. 4W, jeśli stara jest zbyt słaba)
- Smar miedziowy (do połączeń śrubowych)
Demontaż prądnicy i starego regulatora napięcia przewodnik
Pierwszym krokiem w naszej modernizacji jest usunięcie starej prądnicy i niepotrzebnego regulatora napięcia. To etap, który wymaga precyzji i dbałości o bezpieczeństwo, zwłaszcza w kontekście instalacji elektrycznej ciągnika.
Bezpieczeństwo przede wszystkim: jak prawidłowo odłączyć akumulator
Zawsze, ale to zawsze zaczynaj od odłączenia akumulatora. To podstawowa zasada bezpieczeństwa przy wszelkich pracach elektrycznych. Najpierw odkręć zacisk masowy (minusowy), a dopiero potem plusowy. Dzięki temu unikniesz przypadkowego zwarcia, które mogłoby uszkodzić instalację lub spowodować iskrzenie.
Lokalizacja i odkręcenie prądnicy: na co zwrócić uwagę
Prądnica w C-360 znajduje się zazwyczaj po lewej stronie silnika (patrząc od tyłu ciągnika). Proces demontażu jest dość prosty:
- Poluzuj śrubę mocującą prądnicę do wspornika oraz śrubę regulacyjną paska klinowego.
- Zdejmij pasek klinowy.
- Odłącz wszystkie przewody elektryczne od prądnicy, zwracając uwagę na ich położenie (choć i tak nie będą już potrzebne w tej konfiguracji).
- Odkręć śruby mocujące prądnicę i ostrożnie ją wyjmij.
Usunięcie zewnętrznego regulatora napięcia: ten element nie będzie już potrzebny
Jeśli Twój Ursus C-360 posiadał zewnętrzny regulator napięcia (zazwyczaj umieszczony gdzieś w okolicy deski rozdzielczej lub pod maską), to przy montażu alternatora z wbudowanym regulatorem staje się on całkowicie zbędny. Możesz go spokojnie zdemontować, odłączając wszystkie przewody. Nie będzie już pełnił żadnej funkcji, a jego pozostawienie mogłoby wprowadzać zamieszanie w nowej instalacji.
Identyfikacja i zabezpieczenie zbędnych przewodów instalacji
Po usunięciu prądnicy i zewnętrznego regulatora, w instalacji pozostaną przewody, które nie będą już używane. Najczęściej są to przewody żółty i zielony, które wcześniej łączyły prądnicę z regulatorem. Bardzo ważne jest, aby te przewody starannie zaizolować, używając taśmy izolacyjnej lub wężyków termokurczliwych. Zabezpiecz je tak, aby nie miały możliwości styku z masą ani innymi elementami instalacji. W ten sposób unikniesz zwarć i niepotrzebnych problemów w przyszłości.
Montaż alternatora: schemat podłączenia i instrukcja krok po kroku
To jest kluczowy etap całej modernizacji. Prawidłowy montaż mechaniczny i elektryczny alternatora zapewni jego bezawaryjną pracę. Skupmy się na precyzji i dokładności.

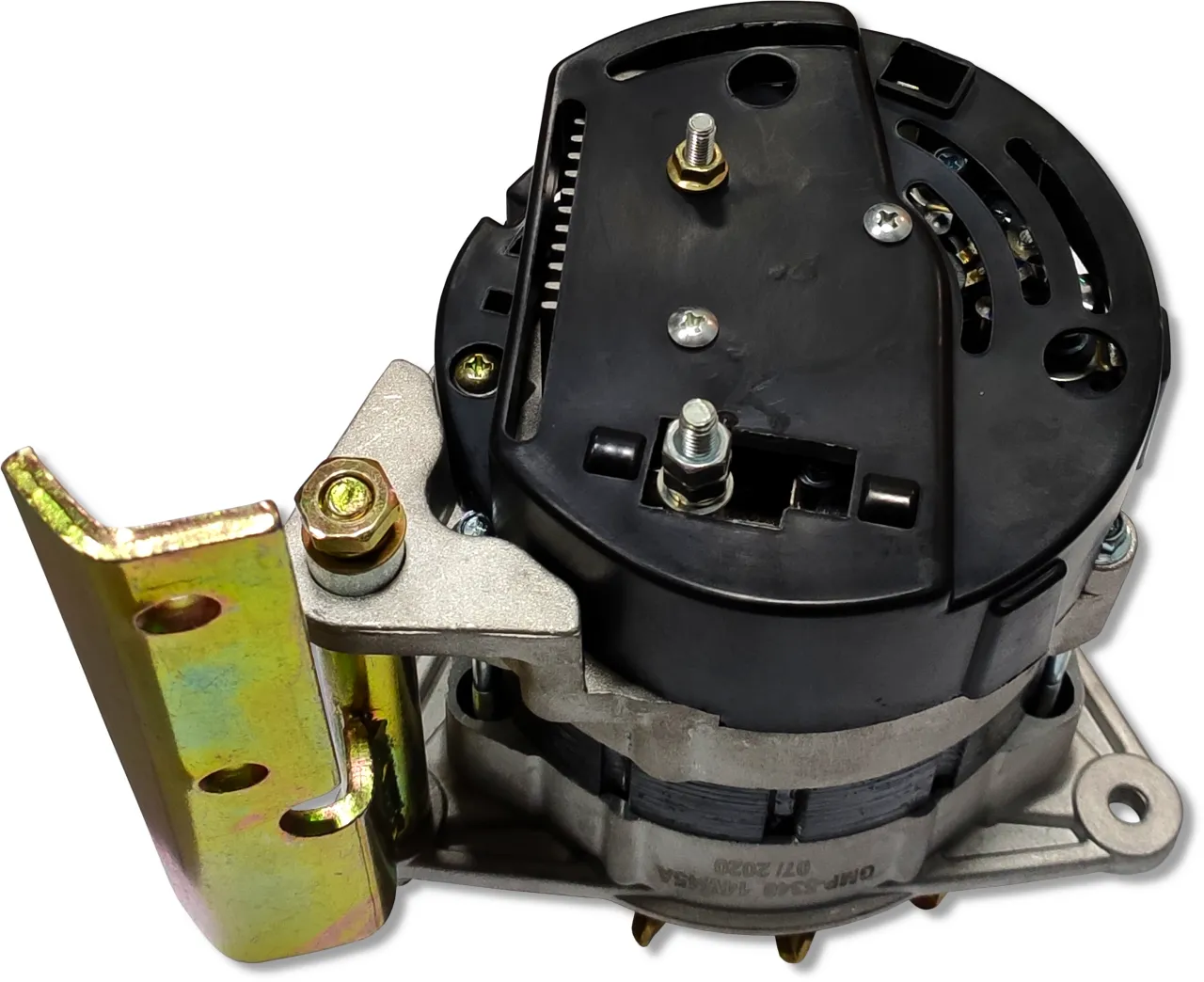

Kluczowy moment: fizyczne zamocowanie alternatora i ustawienie koła pasowego
Zamontuj alternator w miejscu, gdzie wcześniej znajdowała się prądnica. Często wymaga to niewielkich modyfikacji mocowań, np. zastosowania dłuższych śrub, tulejek dystansowych lub nawet wykonania nowego wspornika. Najważniejsze, aby koło pasowe alternatora znalazło się w jednej linii z kołami pasowymi pompy wody i wentylatora. Niewłaściwe ustawienie spowoduje szybkie zużycie paska klinowego i może prowadzić do jego zerwania. Po zamocowaniu alternatora, załóż nowy pasek klinowy i wstępnie go naciągnij.

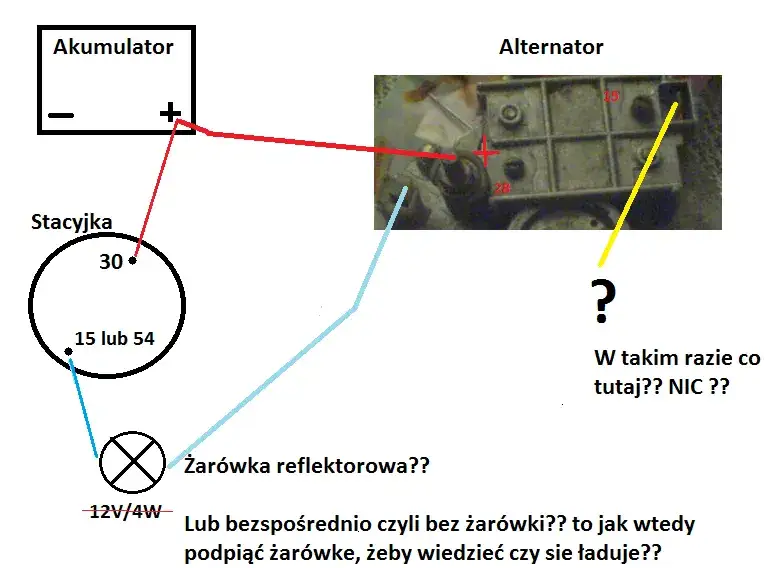

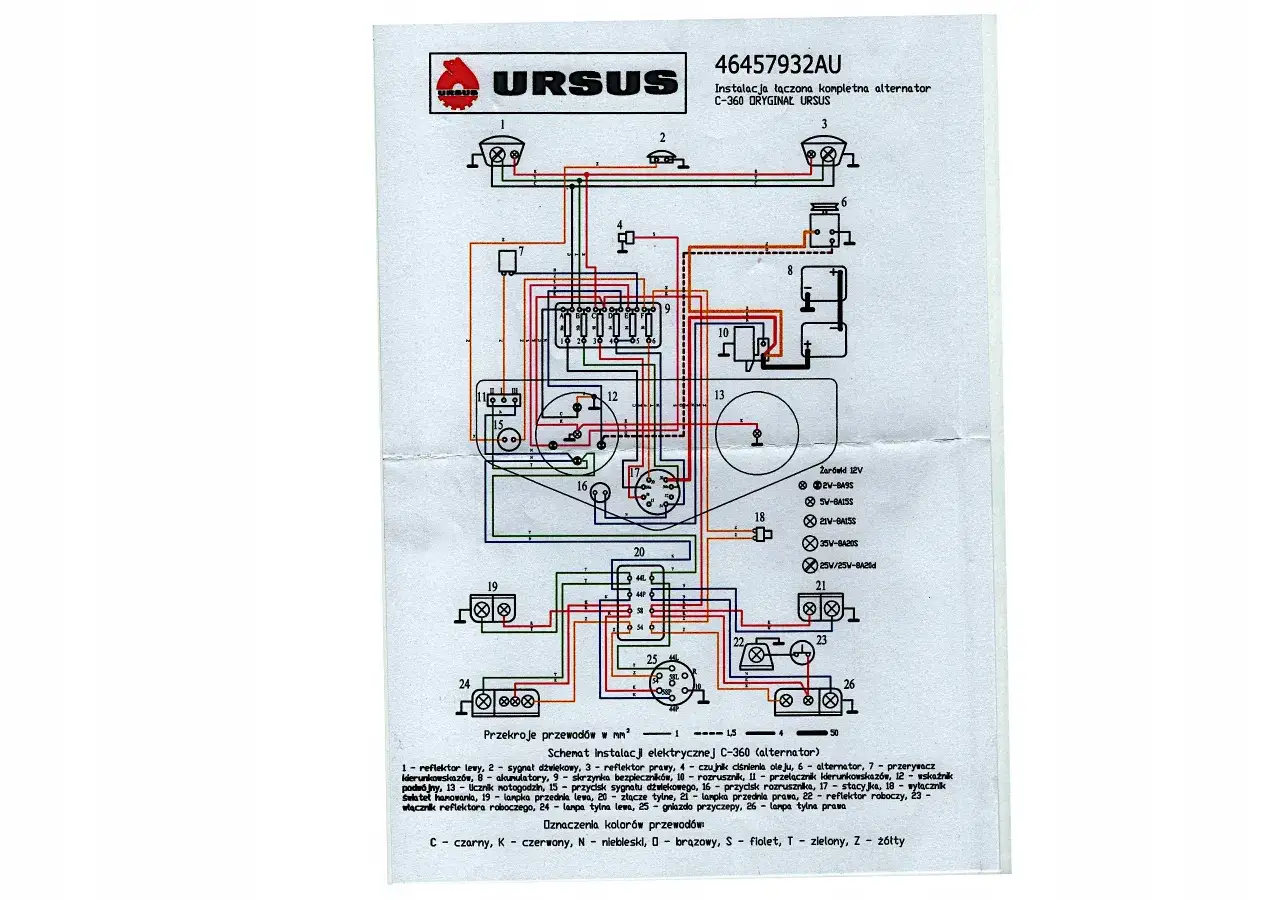

Schemat podłączenia alternatora z wbudowanym regulatorem: wizualny przewodnik
Poniższy opis dotyczy alternatora z wbudowanym regulatorem napięcia, który jest najczęściej stosowany. Zawsze odwołuj się do załączonego schematu, aby upewnić się co do prawidłowości połączeń. Ogólna zasada jest taka, że potrzebujemy dwóch głównych połączeń: zasilania do akumulatora (B+) i wzbudzenia (D+).
Podłączenie grubego przewodu (B+): jak zapewnić główne zasilanie?
Zacisk B+ (oznaczony jako "+") na alternatorze to miejsce, skąd prąd ładowania trafia do akumulatora. Należy do niego podłączyć gruby przewód (o przekroju minimum 6-10 mm², najlepiej 16 mm²), który następnie poprowadzisz bezpośrednio do zacisku prądowego na rozruszniku. Z rozrusznika główny przewód plusowy biegnie już do akumulatora. Upewnij się, że połączenie jest solidne i dobrze zaizolowane.
Podłączenie przewodu wzbudzenia (D+): do kontrolki ładowania
Zacisk D+ na alternatorze (czasem oznaczony jako "L" lub "61") odpowiada za wzbudzenie alternatora i jest podłączany do kontrolki ładowania na desce rozdzielczej. W Ursusie C-360 zazwyczaj wykorzystuje się do tego istniejący brązowy przewód, który wcześniej szedł do prądnicy lub regulatora. Ten przewód musi być podłączony do żarówki kontrolki ładowania, a drugi koniec żarówki do plusa po stacyjce. Kontrolka ładowania musi być sprawna, ponieważ bez niej alternator może się nie wzbudzić i nie będzie ładował.
Sprawdzenie poprawności połączeń przed pierwszym uruchomieniem
Zanim podłączysz akumulator i uruchomisz silnik, dokładnie sprawdź wszystkie połączenia wzrokowo. Upewnij się, że przewody są prawidłowo podłączone do odpowiednich zacisków, są solidnie dokręcone i dobrze zaizolowane. Sprawdź, czy nie ma żadnych luźnych przewodów, które mogłyby spowodować zwarcie. To małe, ale niezwykle ważne działanie, które może zaoszczędzić Ci wielu problemów.
Pierwsze uruchomienie i diagnostyka: sprawdź, czy wszystko działa poprawnie
Po zakończeniu montażu nadszedł czas na weryfikację. Pierwsze uruchomienie i sprawdzenie parametrów ładowania to moment prawdy. Chcę, żebyś czuł się pewnie, że wszystko działa, jak należy.
Pierwsze odpalenie silnika: obserwacja kontrolki ładowania
Podłącz akumulator (najpierw plus, potem minus). Uruchom silnik. Po przekręceniu kluczyka w stacyjce kontrolka ładowania powinna się zaświecić. Po uruchomieniu silnika i osiągnięciu przez niego odpowiednich obrotów (zazwyczaj powyżej wolnych obrotów), kontrolka powinna zgasnąć. Jeśli zgaśnie, to dobry znak alternator się wzbudził i zaczął ładować. Jeśli świeci się nadal lub żarzy, coś jest nie tak i musimy to sprawdzić.
Pomiar napięcia ładowania multimetrem: jakie wartości są prawidłowe?
Aby upewnić się, że alternator ładuje poprawnie, wykonaj pomiar napięcia na klemach akumulatora za pomocą multimetru. Przy pracującym silniku (najlepiej na lekko podwyższonych obrotach, np. 1500-2000 obr./min) prawidłowe napięcie ładowania powinno mieścić się w zakresie od 13,8 V do 14,5 V. Jeśli napięcie jest niższe, alternator nie ładuje wystarczająco. Jeśli jest znacznie wyższe (powyżej 14,8 V), regulator napięcia może być uszkodzony, co grozi przeładowaniem akumulatora.
Kontrola naciągu paska klinowego po montażu
Po kilku minutach pracy silnika, a także po kilku godzinach, sprawdź ponownie naciąg paska klinowego. Nowy pasek może się nieco rozciągnąć, a luźny pasek będzie piszczeć i nie zapewni prawidłowego przekazywania napędu, co skutkuje brakiem ładowania. Pasek powinien być na tyle naciągnięty, aby przy naciśnięciu kciukiem na jego środku uginał się o około 10-15 mm.
Przeczytaj również: Jak podłączyć alternator Bosch? Schemat krok po kroku i testy
Rozwiązujemy najczęstsze problemy po montażu alternatora
Nawet przy najlepszych chęciach i staranności, czasami pojawiają się drobne problemy. Nie martw się większość z nich jest łatwa do zdiagnozowania i usunięcia. Pokażę Ci, na co zwrócić uwagę.
Dlaczego kontrolka ładowania ciągle się świeci lub żarzy?
- Słabe połączenia: Sprawdź przewód D+ (wzbudzenia) oraz masę alternatora. Luźne lub zaśniedziałe połączenia mogą powodować problemy.
- Zbyt słaba żarówka kontrolki: Standardowa żarówka 2W może być za słaba do wzbudzenia niektórych alternatorów. Spróbuj wymienić ją na mocniejszą, np. 4W.
- Zużyte szczotki lub uszkodzone diody: Jeśli alternator jest używany, jego szczotki mogą być zużyte, a diody w mostku prostowniczym uszkodzone. Wymiana tych elementów często rozwiązuje problem.
- Uszkodzony regulator napięcia: W przypadku alternatora z wbudowanym regulatorem, jego uszkodzenie może być przyczyną braku wzbudzenia.
Brak ładowania lub zbyt niskie napięcie: gdzie szukać przyczyny?
- Luźny lub zerwany pasek klinowy: To najprostsza i najczęstsza przyczyna. Sprawdź naciąg paska.
- Uszkodzony alternator: Mimo że jest nowy lub "sprawny", mógł ulec uszkodzeniu podczas transportu lub montażu.
- Problem z regulatorem napięcia: W przypadku alternatorów z zewnętrznym regulatorem, to on może być uszkodzony.
- Słabe połączenia przewodów: Sprawdź gruby przewód B+ oraz przewód D+. Upewnij się, że są solidnie podłączone i nie mają oporów.
- Uszkodzony akumulator: Jeśli akumulator jest bardzo stary lub uszkodzony, może nie przyjmować ładowania, co daje fałszywy obraz braku ładowania z alternatora.
Piszczący pasek klinowy: jak prawidłowo go naciągnąć?
Piszczący pasek klinowy to prawie zawsze objaw niewłaściwego naciągu. Pasek jest zbyt luźny i ślizga się po kołach pasowych. Aby go prawidłowo naciągnąć, poluzuj śruby mocujące alternator, odciągnij go od silnika (zazwyczaj za pomocą łomu lub specjalnego narzędzia), a następnie dokręć śruby mocujące. Pamiętaj, aby nie naciągać paska zbyt mocno, ponieważ może to prowadzić do szybkiego zużycia łożysk alternatora i pompy wody. Jak wspominałem, prawidłowy naciąg to ugięcie około 10-15 mm pod naciskiem kciuka.
