Ten artykuł szczegółowo wyjaśnia, jak samodzielnie przeprowadzić test wymontowanego alternatora. Dowiesz się, jak zdiagnozować jego stan "na stole warsztatowym", co pozwoli Ci uniknąć niepotrzebnych kosztów i precyzyjnie zlokalizować usterkę. Z mojego doświadczenia wiem, że taka diagnostyka potrafi zaoszczędzić sporo czasu i pieniędzy, a co najważniejsze daje pewność co do faktycznego stanu podzespołu.
Sprawdzenie alternatora poza samochodem jest możliwe oto kluczowe kroki diagnostyki
- Do testu potrzebujesz multimetru, akumulatora 12V, wiertarki do napędu, przewodów i żarówki kontrolnej.
- Alternator podłącz do akumulatora (B+ do plusa, obudowa do minusa) oraz obwód wzbudzenia (D+ przez żarówkę do plusa).
- Napędź koło pasowe alternatora wiertarką do ok. 1500-2000 obr./min żarówka kontrolna powinna zgasnąć.
- Sprawny alternator generuje stabilne napięcie w zakresie 13,8 V 14,4 V (do 14,5 V w nowszych autach).
- Niestabilne lub nieprawidłowe napięcie wskazuje na uszkodzenie regulatora napięcia lub mostka prostowniczego.
- Regeneracja alternatora jest zazwyczaj znacznie tańsza (150-600 zł) niż zakup nowego podzespołu.
Co zyskujesz, diagnozując alternator po demontażu?
Decydując się na demontaż i test alternatora poza pojazdem, zyskujesz szereg korzyści, które w dłuższej perspektywie przekładają się na oszczędność czasu i pieniędzy. Jako praktyk, zawsze polecam tę metodę, gdy mam wątpliwości co do źródła problemu.
- Precyzyjna diagnoza: Możliwość dokładnego zlokalizowania usterki, co jest trudniejsze w samochodzie.
- Oszczędność czasu i pieniędzy: Uniknięcie wymiany sprawnych części i niepotrzebnych wizyt u mechanika.
- Pełna kontrola: Testowanie w kontrolowanych warunkach, niezależnie od innych podzespołów pojazdu.
- Weryfikacja komponentów: Możliwość sprawdzenia poszczególnych elementów, takich jak mostek prostowniczy czy regulator napięcia.
Kiedy test w samochodzie to za mało? Typowe sytuacje
Wielokrotnie spotykałem się z sytuacjami, gdzie diagnostyka alternatora w pojeździe okazywała się niewystarczająca. Objawy takie jak świecąca kontrolka akumulatora, przygasające światła, problemy z elektroniką czy nawet trudności z rozruchem mogą mieć wiele przyczyn. Czasem to akumulator, czasem słabe połączenia, a czasem właśnie alternator. Gdy pomiary w samochodzie dają niejednoznaczne wyniki lub gdy chcemy mieć absolutną pewność co do stanu alternatora, test "na stole" staje się nieoceniony. Pozwala on wykluczyć alternator jako źródło problemu lub potwierdzić jego awarię, gdy inne metody zawiodą, dając nam jasny obraz sytuacji.
Różnica między testem w aucie a diagnostyką na stole warsztatowym
Test w samochodzie, choć szybki i wygodny, często ogranicza się do pomiaru napięcia ładowania pod obciążeniem i bez obciążenia, co daje nam jedynie ogólny obraz pracy alternatora. Jest to dobry punkt wyjścia, ale nie zawsze wystarczający. Diagnostyka "na stole" natomiast pozwala na szczegółową weryfikację każdego komponentu alternatora w kontrolowanych warunkach, bez wpływu innych układów pojazdu. Możemy precyzyjnie sprawdzić regulator, mostek prostowniczy, łożyska czy szczotki, co w warunkach samochodowych jest praktycznie niemożliwe bez demontażu.
Przygotuj swoje stanowisko testowe: Niezbędne narzędzia i środki ostrożności
Zanim przystąpisz do testu, musisz odpowiednio przygotować stanowisko pracy. Posiadanie wszystkich niezbędnych narzędzi i przestrzeganie zasad bezpieczeństwa to podstawa, aby test przebiegł sprawnie i bez nieprzewidzianych problemów. Pamiętaj, że praca z prądem wymaga ostrożności.

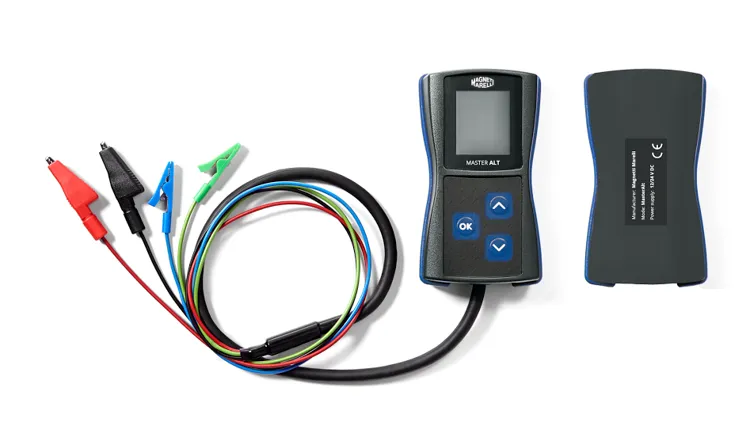

Lista kontrolna sprzętu: Co musisz mieć pod ręką?
Oto lista narzędzi, które są absolutnie niezbędne do przeprowadzenia rzetelnego testu alternatora poza samochodem:
- Multimetr (miernik uniwersalny): Niezbędny do precyzyjnego pomiaru napięcia i testowania diod.
- Akumulator 12V: W pełni naładowany, stabilne źródło zasilania do symulacji układu elektrycznego samochodu.
- Grube przewody połączeniowe: Odpowiednie do przenoszenia dużego prądu, z solidnymi zaciskami.
- Wiertarka lub mały silnik elektryczny: Do napędzania koła pasowego alternatora, zapewniając odpowiednie obroty.
- Żarówka kontrolna (12V, 2-5W): Kluczowa do obwodu wzbudzenia (zacisk D+).
- Imadło: Do stabilnego i bezpiecznego zamocowania alternatora podczas testu.
Multimetr Twój klucz do precyzyjnej diagnozy
Multimetr to absolutna podstawa w diagnostyce elektrycznej. Pozwoli on nie tylko zmierzyć napięcie ładowania, co jest kluczowe, ale także sprawdzić ciągłość obwodów i przetestować diody mostka prostowniczego. Bez niego, nasza diagnostyka byłaby bardzo ograniczona i opierałaby się jedynie na domysłach. Upewnij się, że Twój multimetr jest sprawny i ma naładowaną baterię.Pewne źródło zasilania: Rola akumulatora 12V
Akumulator 12V jest sercem naszego stanowiska testowego. Musi być w pełni naładowany i sprawny, aby zapewnić stabilne zasilanie dla alternatora i prawidłowo zasymulować warunki pracy w samochodzie. Słaby akumulator może zafałszować wyniki testu, dając nam błędne odczyty napięcia.
Napęd dla alternatora: Jak wykorzystać wiertarkę?
Wiertarka z odpowiednią końcówką lub adapterem służy do obracania koła pasowego alternatora. To ona symuluje pracę silnika, wprawiając alternator w ruch. Pamiętaj, że do wzbudzenia alternatora i rozpoczęcia ładowania potrzebne są obroty w zakresie około 1500-2000 obr./min. Nie ma sensu kręcić zbyt wolno, bo alternator po prostu się nie wzbudzi.Drobne, ale kluczowe: Przewody, żarówka kontrolna i imadło
Grube przewody są niezbędne do bezpiecznego przewodzenia prądu o dużym natężeniu, minimalizując ryzyko przegrzewania i zwarć. Żarówka kontrolna jest nie tylko sygnalizatorem wzbudzenia, ale także stanowi minimalne obciążenie dla obwodu D+, co jest często wymagane do prawidłowego startu alternatora. Imadło natomiast zapewni stabilne i bezpieczne mocowanie alternatora, zapobiegając jego przemieszczaniu się i potencjalnym uszkodzeniom podczas pracy wiertarki. Nie lekceważ tych elementów ich jakość ma wpływ na bezpieczeństwo i rzetelność testu.
Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i uszkodzenia sprzętu?
Praca z układem elektrycznym, nawet poza samochodem, zawsze wiąże się z pewnym ryzykiem. Pamiętaj o tych zasadach, aby uniknąć niebezpiecznych sytuacji:
- Zawsze odłączaj akumulator przed rozpoczęciem podłączania przewodów.
- Używaj grubych przewodów o odpowiednim przekroju, aby uniknąć przegrzewania i zwarć.
- Sprawdź dwukrotnie wszystkie połączenia przed podłączeniem akumulatora.
- Upewnij się, że zaciski są solidnie zamocowane i nie ma ryzyka ich rozłączenia.
- Pracuj w dobrze wentylowanym miejscu, z dala od materiałów łatwopalnych.
- W przypadku jakichkolwiek wątpliwości lub iskier, natychmiast odłącz zasilanie.

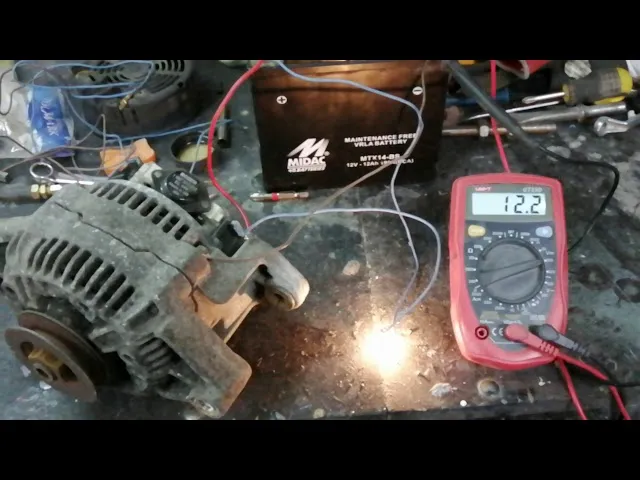

Podłączenie alternatora krok po kroku: Schemat, który musisz znać
Prawidłowe podłączenie alternatora do akumulatora i obwodu wzbudzenia to klucz do sukcesu. Błędy na tym etapie mogą prowadzić do uszkodzenia zarówno alternatora, jak i akumulatora. Postępuj zgodnie z instrukcjami, a unikniesz problemów.Identyfikacja złączy: Gdzie jest B+, D+ i masa?
Zanim zaczniesz cokolwiek podłączać, musisz zidentyfikować kluczowe złącza na alternatorze. Większość alternatorów posiada trzy główne punkty podłączeniowe:
- B+ (BAT): To główny zacisk prądowy, zazwyczaj oznaczony grubą śrubą. Do niego podłącza się gruby przewód z plusa akumulatora. To tędy płynie prąd ładowania.
- D+ (L): Zacisk obwodu wzbudzenia, często oznaczony jako "L" lub "61". Do niego podłącza się żarówkę kontrolną, a następnie do plusa akumulatora. Jest to obwód, który inicjuje pracę alternatora.
- Masa (obudowa): Minus akumulatora łączy się bezpośrednio z metalową obudową alternatora. Możesz użyć dowolnego czystego, metalowego punktu na obudowie.
Jak prawidłowo połączyć alternator z akumulatorem?
Teraz, gdy znasz złącza, przejdźmy do podłączenia. Pamiętaj, aby zawsze najpierw podłączyć masę, a na końcu obwód wzbudzenia.
- Kluczowe uziemienie (Masa): Podłącz minusowy zacisk akumulatora do metalowej obudowy alternatora za pomocą grubego przewodu. Upewnij się, że połączenie jest pewne i stabilne. Jest to podstawa całego układu.
- Główne zasilanie (B+): Podłącz plusowy zacisk akumulatora do głównego zacisku prądowego alternatora (oznaczonego jako B+ lub BAT) za pomocą grubego przewodu. To połączenie jest odpowiedzialne za przesyłanie prądu ładowania.
- Obwód wzbudzenia (D+): Podłącz jeden koniec żarówki kontrolnej do zacisku D+ (lub L) alternatora. Drugi koniec żarówki podłącz do plusowego zacisku akumulatora. Ta żarówka jest kluczowa dla wzbudzenia alternatora i będzie sygnalizować jego pracę. Bez niej alternator może się po prostu nie wzbudzić.
Czas na test! Jak przeprowadzić pomiary i zinterpretować wyniki
Kiedy wszystko jest już podłączone i zabezpieczone, nadszedł moment na właściwy test. Pamiętaj o stopniowym zwiększaniu obrotów i uważnej obserwacji wyników. To właśnie teraz dowiemy się, czy alternator działa poprawnie.
Uruchomienie testu: Jaką prędkość obrotową zapewnić?
Po podłączeniu wszystkich przewodów, należy uruchomić wiertarkę, aby napędzić koło pasowe alternatora. Kluczowe jest, aby zapewnić odpowiednie obroty. Do wzbudzenia alternatora potrzebne są obroty w zakresie 1500-2000 obr./min. Stopniowo zwiększaj obroty wiertarki, obserwując żarówkę kontrolną. Zbyt niskie obroty nie pozwolą alternatorowi się wzbudzić i zacząć ładować.
Obserwacja kontrolki ładowania: Co oznacza, gdy gaśnie, a co, gdy nadal świeci?
Po osiągnięciu odpowiednich obrotów, żarówka kontrolna podłączona do zacisku D+ powinna zgasnąć. Oznacza to, że alternator zaczął prawidłowo ładować i generować własne napięcie. Jeśli żarówka świeci się nadal lub miga, wskazuje to na problem ze wzbudzeniem lub brak ładowania. Może to być spowodowane uszkodzeniem regulatora napięcia, szczotek lub samego obwodu wzbudzenia.
Pomiar napięcia ładowania: Jakie wartości świadczą o sprawności alternatora?
Gdy żarówka kontrolna zgaśnie, ustaw multimetr na pomiar napięcia stałego (DCV). Przyłóż jego sondy: czerwoną do zacisku B+ alternatora, a czarną do jego obudowy (masy). Odczytaj wartość napięcia. To najważniejszy pomiar, który powie Ci o kondycji alternatora.
Idealny wynik: Stabilne napięcie w zakresie 13,8V - 14,4V
Sprawny alternator powinien generować stabilne napięcie w zakresie od 13,8 V do 14,4 V. W nowszych pojazdach, zwłaszcza tych z systemami zarządzania energią, wartość ta może sięgać nawet 14,5 V. Niezwykle ważne jest, aby napięcie było stałe i nie powinno znacznie zmieniać się wraz ze zmianą obrotów wiertarki. Fluktuacje mogą wskazywać na problemy z regulatorem lub mostkiem prostowniczym.
Co oznacza napięcie poniżej normy? Możliwe przyczyny
Jeśli multimetr wskazuje napięcie poniżej 13,8 V, świadczy to o niedostatecznym ładowaniu. Może to być spowodowane kilkoma czynnikami, takimi jak: uszkodzenie mostka prostowniczego (diod), zużycie szczotek, problemy z regulatorem napięcia, uszkodzenie uzwojeń (stojana lub wirnika) lub po prostu słabe połączenia w obwodzie testowym. Warto dokładnie sprawdzić każdy z tych elementów.
Dlaczego napięcie powyżej 14,5V jest równie groźne?
Zbyt wysokie napięcie ładowania (powyżej 14,5 V) jest równie niebezpieczne, a nawet bardziej, niż zbyt niskie. Może doprowadzić do przeładowania akumulatora, jego uszkodzenia (np. zagotowania elektrolitu), a także awarii innych podzespołów elektrycznych w samochodzie, takich jak radio, sterowniki czy żarówki. Wskazuje to zazwyczaj na uszkodzenie regulatora napięcia, który nie jest w stanie prawidłowo kontrolować napięcia wyjściowego.
Test pod obciążeniem: Symulacja realnych warunków pracy
Aby w pełni zweryfikować sprawność alternatora, warto przeprowadzić test pod obciążeniem. Po wykonaniu pomiarów bez obciążenia, podłącz do zacisku B+ alternatora dodatkowe obciążenie, np. żarówkę samochodową o dużej mocy (np. H4). Ponownie zmierz napięcie. Sprawny alternator powinien utrzymać stabilne napięcie w prawidłowym zakresie, nawet pod obciążeniem. Jeśli napięcie znacząco spadnie lub stanie się niestabilne, może to wskazywać na niedostateczną wydajność alternatora lub problem z mostkiem prostowniczym.
Diagnostyka w głąb: Jak sprawdzić kluczowe komponenty alternatora?
Jeśli podstawowy test napięcia wykazał nieprawidłowości, czas zagłębić się w poszczególne komponenty alternatora. Często to właśnie jeden z nich jest winowajcą, a jego wymiana może przywrócić alternator do pełnej sprawności.
Czy regulator napięcia działa prawidłowo? Analiza stabilności napięcia
Regulator napięcia jest mózgiem alternatora, odpowiedzialnym za utrzymywanie stałego napięcia wyjściowego, niezależnie od obrotów silnika i obciążenia. Jeśli podczas testu zauważyłeś, że napięcie jest niestabilne, znacząco zmienia się wraz z obrotami wiertarki lub jest poza zakresem (zbyt niskie lub zbyt wysokie), to najprawdopodobniej regulator jest uszkodzony. Jest to jeden z najczęstszych powodów awarii alternatora i na szczęście, często jest to element wymienny.
Jak zdemaskować uszkodzony mostek prostowniczy za pomocą multimetru?
Mostek prostowniczy, składający się z diod, odpowiada za przekształcenie prądu przemiennego generowanego przez alternator na prąd stały, potrzebny do ładowania akumulatora. Jego uszkodzenie to kolejna częsta usterka. Oto jak go sprawdzić:
- Demontaż regulatora: Aby uzyskać dostęp do mostka prostowniczego, często konieczne jest odkręcenie i zdjęcie regulatora napięcia.
- Ustawienie multimetru: Ustaw multimetr na funkcję testu diody (symbol diody, często z dźwiękowym sygnałem ciągłości).
- Testowanie diod: Przyłóż sondy multimetru do poszczególnych diod mostka prostowniczego. Sprawna dioda powinna przewodzić prąd tylko w jednym kierunku, pokazując odczyt (np. 0.4-0.7 V) w jedną stronę i brak przewodzenia (OL lub 1) w drugą stronę.
- Interpretacja wyników: Jeśli dioda przewodzi w obu kierunkach (co oznacza zwarcie) lub nie przewodzi w żadnym (przerwa), jest uszkodzona. Uszkodzony mostek prostowniczy często objawia się niskim napięciem ładowania lub całkowitym brakiem ładowania.
Nasłuchuj i obserwuj: Jak rozpoznać zużyte łożyska i koło pasowe?
Podczas obracania wirnikiem alternatora ręką, a następnie wiertarką, uważnie nasłuchuj wszelkich nietypowych dźwięków. Szum, tarcie, zgrzytanie lub wycie to wyraźne objawy zużytych łożysk. Możesz również spróbować wyczuć nadmierny luz na kole pasowym, co również świadczy o ich zużyciu. Wzrokowo oceń stan koła pasowego pod kątem pęknięć, nadmiernego zużycia rowków lub innych uszkodzeń mechanicznych. Uszkodzone łożyska mogą prowadzić do zatarcia alternatora i poważniejszych awarii.
Ocena zużycia szczotek i pierścieni ślizgowych: Kiedy konieczna jest wymiana?
Po zdjęciu regulatora napięcia (który często zawiera szczotki), możesz ocenić stan szczotek. Sprawdź, czy są wystarczająco długie i nie są starte do końca. Powinny wystawać na kilka milimetrów. Następnie przyjrzyj się pierścieniom ślizgowym na wirniku czy nie mają głębokich rowków, nierówności lub nadmiernego zużycia. Nadmierne zużycie tych elementów może prowadzić do problemów ze wzbudzeniem, niestabilnym ładowaniem, a nawet całkowitym brakiem ładowania. Wymiana szczotek i pierścieni to stosunkowo prosta i tania naprawa, która często przywraca alternator do życia.
Co dalej po teście? Alternatywy dla uszkodzonego alternatora
Po przeprowadzeniu kompleksowej diagnostyki, masz jasny obraz sytuacji. Niezależnie od tego, czy alternator okazał się sprawny, czy uszkodzony, wiesz, co robić dalej. Pamiętaj, że precyzyjna diagnoza to pierwszy krok do skutecznej naprawy.
Wyniki w normie: Alternator jest sprawny, gdzie jeszcze szukać problemu?
Jeśli test wykazał, że alternator jest w pełni sprawny i generuje prawidłowe napięcie, to świetnie! Oznacza to, że problem leży gdzie indziej. W takiej sytuacji sugeruję, aby dalszej diagnostyce poddać inne elementy układu ładowania i rozruchu. Sprawdź dokładnie akumulator (jego stan, naładowanie i zdolność do utrzymania napięcia), okablowanie (szukaj przerw, korozji, słabych połączeń, zwłaszcza na grubych przewodach masowych i plusowych), rozrusznik (choć rzadziej wpływa na ładowanie, warto go sprawdzić, jeśli są problemy z rozruchem) czy inne elementy elektryczne pojazdu, które mogą powodować upływ prądu. Czasem to drobnostka, która potrafi wprowadzić w błąd.
Naprawa czy regeneracja? Porównanie kosztów i opłacalności
Jeśli alternator okazał się uszkodzony, stajesz przed dylematem: naprawiać, regenerować, czy kupić nowy? Z mojego doświadczenia wynika, że regeneracja alternatora jest często najbardziej opłacalnym rozwiązaniem. Koszt regeneracji w Polsce waha się zazwyczaj od 150 zł do 600 zł, ze średnią ceną usługi oscylującą wokół 350-370 zł. Jest to znacznie tańsze niż zakup nowego, oryginalnego podzespołu, którego cena może wynosić od 500 zł do nawet kilku tysięcy złotych. Regeneracja polega na wymianie zużytych elementów (szczotki, łożyska, regulator, mostek prostowniczy) na nowe, co przywraca alternatorowi pełną sprawność za ułamek ceny nowego. Jest to ekonomicznie uzasadnione, jeśli uszkodzenia nie są zbyt rozległe.
Przeczytaj również: Uszkodzony regulator? Wymień go sam i oszczędź na mechaniku!
Kiedy jedynym wyjściem jest zakup nowego podzespołu?
Niestety, nie zawsze regeneracja jest możliwa lub opłacalna. Istnieją sytuacje, w których jedynym sensownym wyjściem jest zakup nowego alternatora. Dotyczy to przypadków, gdy występują poważne uszkodzenia mechaniczne obudowy alternatora, uszkodzenie wirnika lub stojana, które są kosztowne w naprawie, lub gdy po prostu brakuje dostępności części zamiennych do konkretnego, rzadkiego modelu. Ponadto, jeśli koszt regeneracji zbliża się do ceny nowego zamiennika (szczególnie dobrej jakości zamiennika), warto rozważyć zakup nowego podzespołu, aby mieć pewność długotrwałej i bezproblemowej eksploatacji.
